วิธีออกแบบแผงวงจร PCB?
เราเป็นผู้ผลิตแผงวงจรพิมพ์แบบยืดหยุ่นมืออาชีพ สามารถจัดหาแผงวงจรพิมพ์แบบยืดหยุ่น FPC, วงจรพิมพ์แบบยืดหยุ่น FPC, แผงวงจรพิมพ์ HDI, แถบไฟ LED SMD, แถบ LED COB, การออกแบบแผงวงจร PCB, หน้าจอแสดงผล LED แบบยืดหยุ่น, PCB อิเล็กทรอนิกส์, การประกอบวงจรพิมพ์, การประกอบแผงวงจร และอื่นๆ

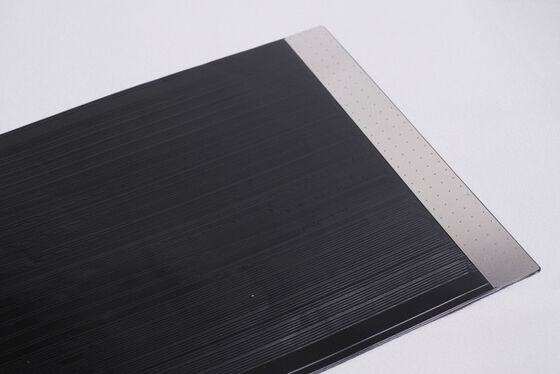

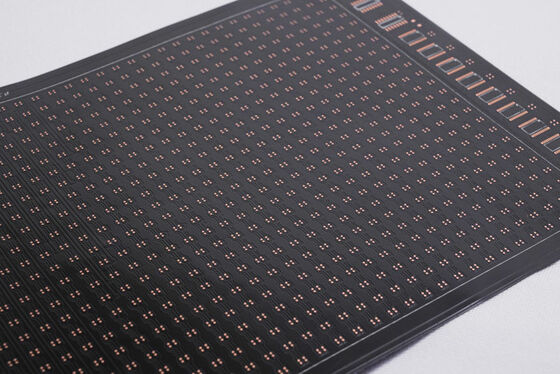

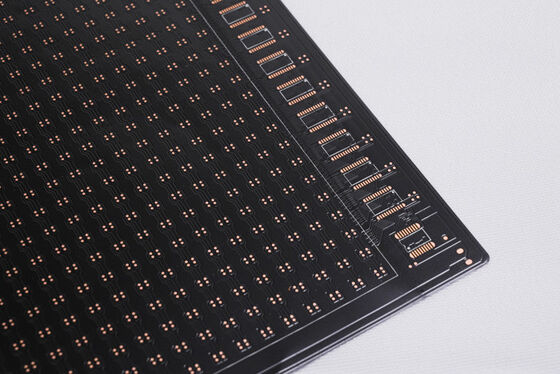

การประกอบแผงวงจรอิเล็กทรอนิกส์ FPC หน้าจอแสดงผล LED แบบยืดหยุ่น พร้อมข้อความสีดำ
รายละเอียดสินค้า:
รุ่นสินค้า:HQ050
ชื่อสินค้า:FPC หน้าจอแสดงผล LED แบบยืดหยุ่น
คุณสมบัติสินค้า: แผงวงจรสองชั้น, ฟิล์มสีดำสองด้าน, ข้อความสีดำ, เคลือบทองพื้นผิว
ข้อมูลจำเพาะของผลิตภัณฑ์:
1.เราคือผู้ผลิตแผงวงจรพิมพ์แบบยืดหยุ่นและ FPC สามารถปรับแต่งความหนาของวัสดุและข้อกำหนดกระบวนการที่แตกต่างกันสำหรับแถบไฟ LED FPC, FPC ความแม่นยำ, แถบ LED สีสันสดใส FPC และแผงวงจรพิมพ์ LED แบบยืดหยุ่นอื่นๆ แบบชั้นเดียว, สองด้าน และหลายชั้น ตามความต้องการของคุณ
2.ความยืดหยุ่นที่ดีและความทนทานต่อการงอ
โรงงานมีเครื่องทดสอบการงอระดับมืออาชีพ วัสดุทุกชุดผ่าน
การทดสอบการงอหลายหมื่นครั้งก่อนการผลิตจำนวนมากเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์
พารามิเตอร์การออกแบบ FPC
พารามิเตอร์ทางเทคนิคหลัก:
1.เกี่ยวกับขนาด:
FPC ความแม่นยำ: ขนาดสูงสุดคือ 240X500 มม. (จำกัด 250X500 มม.) และไม่มีข้อจำกัดสำหรับขนาดขั้นต่ำ แผงม้วน: ความกว้างสูงสุด 240 มม. ความยาวสูงสุด 100 เมตร
2.จำนวนชั้นบนแผงวงจร
- โครงสร้างแผงวงจรชั้นเดียวมีความเรียบง่าย และโดยทั่วไปใช้ในการควบคุมอุตสาหกรรม เครื่องมืออิเล็กทรอนิกส์ และสาขาอื่นๆ ที่มีวงจรค่อนข้างง่าย
- เมื่อเทียบกับ FPC ชั้นเดียว แผงวงจรสองด้านมีชั้นฟอยล์ทองแดงสองชั้น เพิ่มรูผ่าน และสร้างเส้นทางการนำไฟฟ้า โดยทั่วไปจะใช้ในโทรศัพท์มือถือ เครื่องมือในรถยนต์ และผลิตภัณฑ์อื่นๆ
3.สีของหน้ากากบัดกรี
สีของหน้ากากบัดกรีของ FPC มีสีเหลือง ดำ และขาว แนะนำให้ใช้สีเหลือง ฟิล์มสีเหลืองเหมาะสำหรับผลิตภัณฑ์ส่วนใหญ่ เช่น ผลิตภัณฑ์สายเคเบิลต่างๆ ฟิล์มสีดำมักใช้ในผลิตภัณฑ์ระดับไฮเอนด์หรือผลิตภัณฑ์ที่ดูดซับแสง เช่น รถยนต์ โทรศัพท์มือถือ จอแสดงผล LED เป็นต้น ฟิล์มสีขาวมีชั้นเคลือบสีขาวเพิ่มเติมเมื่อเทียบกับฟิล์มสีเหลือง และมักใช้ในผลิตภัณฑ์ที่ต้องการการสะท้อนแสง เช่น โคมไฟ จอแสดงผล LED ผลิตภัณฑ์ความงามทางการแพทย์ เป็นต้น
4.ความหนาของฟอยล์ทองแดง
- ตัวเลือกแผงวงจรเดี่ยว FPC ความแม่นยำ ได้แก่ 18um (0.5oz) และ 35um (1oz);
- แผงวงจรคู่ FPC ความแม่นยำ สามารถเลือกได้ตั้งแต่ 12um (0.33oz), 18um (0.5oz) และ 35um (1oz)
- แผงวงจรเดี่ยว FPC ทั่วไป สามารถเลือกได้ตั้งแต่ 18um/25um/35um (1oz)/50um;
- แผงวงจรคู่ FPC ทั่วไป สามารถเลือกได้ตั้งแต่ 18-25um, 25-25um, 35-35um หรือ 35-70um
5.ความกว้างเส้น/ระยะห่างเส้นขั้นต่ำ
ภายใต้สถานการณ์ปกติ ความยากยิ่งน้อย อัตราความผิดพลาดก็จะยิ่งสูง และโดยทั่วไปแนะนำให้ใช้ขั้นต่ำ 3mil
กระบวนการบริการ
- การให้คำปรึกษา
16 ปี มุ่งเน้นการออกแบบและพัฒนาการผลิตแผงวงจรพิมพ์แบบยืดหยุ่น FPC เพื่อนำเสนอโซลูชันเฉพาะบุคคลแก่ลูกค้า แบบร่างการออกแบบ การพัฒนาผลิตภัณฑ์ใหม่ และการสนับสนุนทางเทคนิคที่เกี่ยวข้อง
- เสนอราคา
เสนอราคาตัวอย่างหรือชุดเทคโนโลยี วัสดุ เทคโนโลยีขั้นสูง ราคาพิเศษ เพื่อช่วยลูกค้าประหยัดต้นทุนได้อย่างมาก
- ความเป็นมืออาชีพ
บริษัทของเรามีอุปกรณ์และเทคโนโลยีการผลิตขั้นสูงจากเยอรมนี ญี่ปุ่น ไต้หวัน และภูมิภาคอื่นๆ การผลิตระดับมืออาชีพ ขนาดใหญ่ โรงงานของเราครอบคลุมพื้นที่เกือบ 20,000 ตารางเมตร มีพนักงานมากกว่า 800 คน และบุคลากรหลักด้านเทคนิคอาวุโส 50 คน
- การออกแบบ
นำเสนอโซลูชันแก่ลูกค้าเพื่อสรุปการรับรองระบบสากลหลายรายการ สามารถจัดหาการผลิตซับสเตรต การเดินสาย การออกแบบหลักการ แม่พิมพ์ การแปะ การเสียบ และการเปิดตาข่ายเหล็กแบบครบวงจร การสะสมระดับมืออาชีพและเทคนิค 16 ปี คุ้มค่าแก่การเลือกและความไว้วางใจของคุณ
- การทำตัวอย่าง
เราเชี่ยวชาญในการทำตัวอย่าง FPC และบริการปรับแต่ง บริษัทมีสายการผลิตเร่งด่วน เช่น ตัวอย่างแผงวงจรคู่แบบยืดหยุ่น สามารถเสร็จสิ้นได้ภายใน 5-7 วัน
ใบรับรองและเกียรติยศ
โปรดทราบ:
รูปภาพทั้งหมดบนเว็บไซต์นี้เป็นของจริง เนื่องจากความเปลี่ยนแปลงของแสง มุมการถ่ายทำ และความละเอียดของจอแสดงผล รูปภาพที่คุณเห็นอาจมีความคลาดเคลื่อนของสีบางส่วน GongDong HongQi เป็นผู้ผลิตแผงวงจรระดับมืออาชีพที่มีประวัติยาวนาน 16 ปีในประเทศจีน ผลิตภัณฑ์ของเราได้รับการอัปเดตและอัปเกรดทุกปี และเราเชี่ยวชาญในการทำตัวอย่าง FPC และบริการปรับแต่งทุกประเภท หากคุณสนใจในผลิตภัณฑ์ของเรา โปรดแจ้งความต้องการของคุณ เราจะช่วยคุณในการนำเสนอโซลูชันระดับมืออาชีพ การผลิตซับสเตรต การเดินสาย การออกแบบหลักการ แม่พิมพ์ การแปะ และบริการแบบครบวงจรอื่นๆ
โปรดติดต่อเราทางออนไลน์หรือส่งอีเมลถึงเรา และเราจะให้บริการแบบตัวต่อตัวจากทีมขายมืออาชีพของเรา ขอขอบคุณสำหรับเวลาของคุณ
