วิธีออกแบบแผงวงจร PCB?

เราเป็นผู้ผลิตแผงวงจรพิมพ์แบบยืดหยุ่นมืออาชีพ สามารถจัดหาแผงวงจรพิมพ์แบบยืดหยุ่น FPC, แผงวงจรพิมพ์แบบยืดหยุ่น FPC, แผงวงจรพิมพ์ HDI, แถบไฟ LED SMD, แถบไฟ LED COB, การออกแบบแผงวงจร PCB, หน้าจอแสดงผล LED แบบยืดหยุ่น, PCB อิเล็กทรอนิกส์, การประกอบแผงวงจรพิมพ์, การประกอบแผงวงจร และอื่นๆ

รายละเอียดสินค้า:

รุ่นสินค้า: HQ047-1

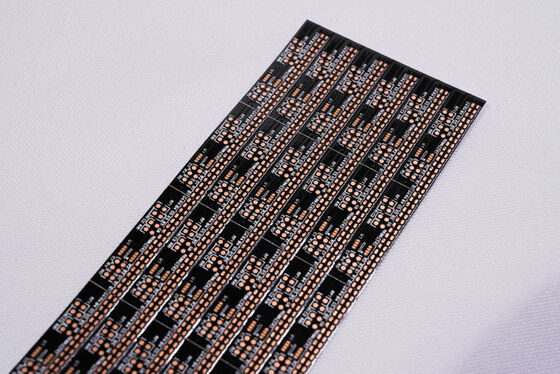

ชื่อสินค้า: แถบไฟ LED FPC

คุณสมบัติสินค้า: แผงวงจรสองชั้น, ฟิล์มสีดำสองด้าน, ตัวอักษรสีขาว, พื้นผิว OSP ป้องกันการเกิดออกซิเดชัน

ข้อมูลจำเพาะของผลิตภัณฑ์:

1. เราเป็นผู้ผลิตแผงวงจรพิมพ์แบบยืดหยุ่นและ FPC สามารถปรับแต่งความหนาของวัสดุและข้อกำหนดกระบวนการที่แตกต่างกันสำหรับแถบไฟ LED FPC, FPC ความแม่นยำ, FPC แถบ LED สีสันสดใส และแผงวงจรยืดหยุ่น LED อื่นๆ แบบชั้นเดียว, สองด้าน และหลายชั้น ตามความต้องการของคุณ

2. ความยืดหยุ่นที่ดีและความทนทานต่อการโค้งงอ

โรงงานมีเครื่องทดสอบการโค้งงอระดับมืออาชีพ วัสดุแต่ละชุดผ่านการทดสอบการโค้งงอหลายหมื่นครั้งก่อนการผลิตจำนวนมากเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์

พารามิเตอร์การออกแบบ FPC

พารามิเตอร์ทางเทคนิคหลัก:

1. เกี่ยวกับขนาด:

FPC ความแม่นยำ: ขนาดสูงสุดคือ 240X500 มม. (จำกัด 250X500 มม.) และไม่มีข้อจำกัดสำหรับขนาดขั้นต่ำ แผ่นม้วน: ความกว้างสูงสุด 240 มม. ความยาวสูงสุด 100 เมตร

2. จำนวนชั้นบนแผงวงจร

• โครงสร้างแผงวงจรชั้นเดียวมีความเรียบง่าย และโดยทั่วไปจะใช้ในการควบคุมอุตสาหกรรม เครื่องมืออิเล็กทรอนิกส์ และสาขาอื่นๆ ที่มีวงจรค่อนข้างง่าย
• เมื่อเทียบกับ FPC ชั้นเดียว แผงวงจรสองด้านมีชั้นฟอยล์ทองแดงสองชั้น เพิ่มรูทะลุ และสร้างเส้นทางการนำไฟฟ้า โดยทั่วไปจะใช้ในโทรศัพท์มือถือ เครื่องมือรถยนต์ และผลิตภัณฑ์อื่นๆ

3. สีของหน้ากากบัดกรี

สีของหน้ากากบัดกรีของ FPC มีสีเหลือง ดำ และขาว แนะนำให้ใช้สีเหลือง ฟิล์มสีเหลืองเหมาะสำหรับผลิตภัณฑ์ส่วนใหญ่ เช่น ผลิตภัณฑ์สายเคเบิลต่างๆ ฟิล์มสีดำมักใช้ในผลิตภัณฑ์ระดับไฮเอนด์หรือผลิตภัณฑ์ที่ดูดซับแสง เช่น รถยนต์ โทรศัพท์มือถือ จอแสดงผล LED ฯลฯ ฟิล์มสีขาวมีชั้นเคลือบสีขาวเพิ่มเติมเมื่อเทียบกับฟิล์มสีเหลือง และมักใช้ในผลิตภัณฑ์ที่ต้องการการสะท้อนแสง เช่น โคมไฟ จอแสดงผล LED ผลิตภัณฑ์ความงามทางการแพทย์ ฯลฯ

4. ความหนาของฟอยล์ทองแดง

• ตัวเลือกแผงเดี่ยว FPC ความแม่นยำ ได้แก่ 18um (0.5oz) และ 35um (1oz)
• แผงวงจรคู่ FPC ความแม่นยำ สามารถเลือกได้ตั้งแต่ 12um (0.33oz), 18um (0.5oz) และ 35um (1oz)
• แผงเดี่ยว FPC ทั่วไป สามารถเลือกได้ตั้งแต่ 18um/25um/35um (1oz)/50um
• แผงวงจรคู่ FPC ทั่วไป สามารถเลือกได้ตั้งแต่ 18-25um, 25-25um, 35-35um หรือ 35-70um

5. ความกว้างเส้น/ระยะห่างเส้นขั้นต่ำ

ภายใต้สถานการณ์ปกติ ความยากยิ่งน้อย อัตราข้อผิดพลาดก็จะยิ่งสูง และโดยทั่วไปแนะนำให้ใช้ขั้นต่ำ 3mil

กระบวนการบริการ

1. การให้คำปรึกษา

   16 ปี มุ่งเน้นการออกแบบและพัฒนาการผลิตแผงวงจรพิมพ์แบบยืดหยุ่น FPC เพื่อนำเสนอโซลูชันที่ปรับแต่งได้ ภาพวาดการออกแบบ การพัฒนาผลิตภัณฑ์ใหม่ และการสนับสนุนทางเทคนิคที่เกี่ยวข้องแก่ลูกค้า

2. เสนอราคา

   เสนอราคาตัวอย่างหรือการเสนอราคาเป็นชุดของเทคโนโลยี วัสดุ ประเภทเดียวกัน เทคโนโลยีขั้นสูง ส่วนลดราคา ช่วยลูกค้าประหยัดต้นทุนได้อย่างมาก

3. ความเป็นมืออาชีพ

   บริษัทของเรามีอุปกรณ์และเทคโนโลยีการผลิตขั้นสูงจากเยอรมนี ญี่ปุ่น ไต้หวัน และภูมิภาคอื่นๆ การผลิตระดับมืออาชีพ ขนาดใหญ่ โรงงานของเราครอบคลุมพื้นที่เกือบ 20,000 ตารางเมตร มีพนักงานมากกว่า 800 คน และบุคลากรเทคนิคหลักระดับสูง 50 คน

4. การออกแบบ

   นำเสนอโซลูชันแก่ลูกค้าเพื่อสรุปการรับรองระบบสากลหลายรายการ สามารถให้บริการการผลิตซับสเตรต การเดินสาย การออกแบบหลักการ แม่พิมพ์ การแปะ การเสียบ และการเปิดตาข่ายเหล็กแบบครบวงจร การสะสมระดับมืออาชีพและเทคนิค 16 ปี คุ้มค่าแก่การเลือกและความไว้วางใจของคุณ

5. การทำตัวอย่าง

   เราเชี่ยวชาญในการทำตัวอย่าง FPC และบริการปรับแต่ง บริษัทมีสายการผลิตเร่งด่วน เช่น ตัวอย่างแผงวงจรพิมพ์แบบยืดหยุ่นสองชั้น สามารถเสร็จสิ้นภายใน 5-7 วัน
