วิธีออกแบบแผงวงจร PCB?

เราเป็นผู้ผลิตแผงวงจรพิมพ์แบบยืดหยุ่นมืออาชีพ สามารถจัดหาแผงวงจรพิมพ์แบบยืดหยุ่น FPC, วงจรพิมพ์แบบยืดหยุ่น FPC, แผงวงจรพิมพ์ HDI, แถบไฟ LED SMD, แถบไฟ LED COB, การออกแบบแผงวงจร PCB, หน้าจอแสดงผล LED แบบยืดหยุ่น, PCB อิเล็กทรอนิกส์, การประกอบแผงวงจรพิมพ์, การประกอบแผงวงจร และอื่นๆ

รายละเอียดสินค้า:

ข้อมูลจำเพาะของผลิตภัณฑ์:

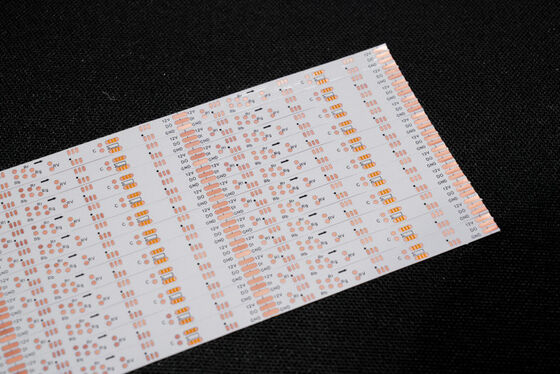

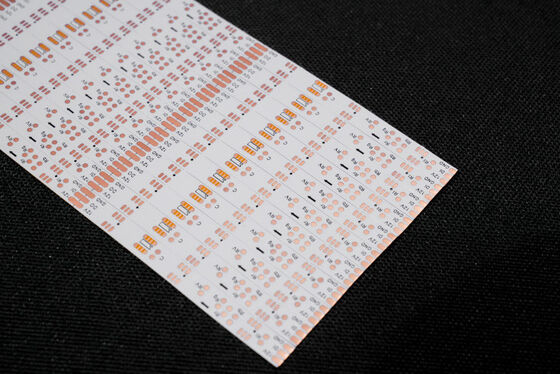

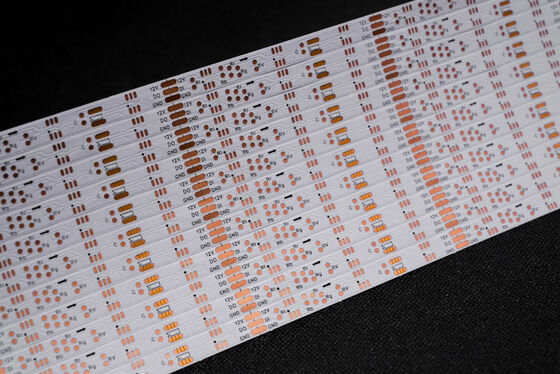

1. เราคือผู้ผลิตแผงวงจรพิมพ์แบบยืดหยุ่นและ FPC สามารถปรับแต่งความหนาของวัสดุและข้อกำหนดกระบวนการที่แตกต่างกันสำหรับแผงวงจรแถบไฟ LED FPC, FPC ความแม่นยำสูง, FPC แถบไฟ LED สีสันสดใส และแผงวงจรแบบยืดหยุ่น LED อื่นๆ แบบชั้นเดียว, สองชั้น และหลายชั้น ตามความต้องการของคุณ
2. ความยืดหยุ่นที่ดีและทนทานต่อการโค้งงอ
   โรงงานมีเครื่องทดสอบการโค้งงอระดับมืออาชีพ วัสดุทุกชุดจะผ่าน
   การทดสอบการโค้งงอหลายหมื่นครั้งก่อนการผลิตจำนวนมากเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์

พารามิเตอร์การออกแบบ FPC

พารามิเตอร์ทางเทคนิคหลัก:

1.เกี่ยวกับขนาด:

FPC ความแม่นยำสูง: ขนาดสูงสุดคือ 240X500 มม. (จำกัด 250X500 มม.) และไม่มีข้อจำกัดสำหรับขนาดขั้นต่ำ แผงม้วน: ความกว้างสูงสุด 240 มม. ความยาวสูงสุด 100 เมตร

2.จำนวนชั้นบนแผงวงจร

• โครงสร้างแผงวงจรชั้นเดียวมีความเรียบง่าย และโดยทั่วไปจะใช้ในงานควบคุมอุตสาหกรรม เครื่องมืออิเล็กทรอนิกส์ และสาขาอื่นๆ ที่มีวงจรค่อนข้างง่าย
• เมื่อเทียบกับ FPC ชั้นเดียว แผงสองด้านมีชั้นฟอยล์ทองแดงสองชั้น เพิ่มรูผ่าน และสร้างเส้นทางการนำไฟฟ้า โดยทั่วไปจะใช้ในโทรศัพท์มือถือ เครื่องมือในรถยนต์ และผลิตภัณฑ์อื่นๆ

3.สีของหน้ากากบัดกรี

สีของหน้ากากบัดกรีของ FPC มีสีเหลือง ดำ และขาว แนะนำให้ใช้สีเหลือง ฟิล์มสีเหลืองเหมาะสำหรับผลิตภัณฑ์ส่วนใหญ่ เช่น ผลิตภัณฑ์สายเคเบิลต่างๆ ฟิล์มสีดำมักใช้ในผลิตภัณฑ์ระดับไฮเอนด์หรือผลิตภัณฑ์ที่ดูดซับแสง เช่น รถยนต์ โทรศัพท์มือถือ จอแสดงผล LED ฯลฯ ฟิล์มสีขาวมีชั้นเคลือบสีขาวเพิ่มเติมเมื่อเทียบกับฟิล์มสีเหลือง และมักใช้ในผลิตภัณฑ์ที่ต้องการการสะท้อนแสง เช่น โคมไฟ จอแสดงผล LED ผลิตภัณฑ์ความงามทางการแพทย์ ฯลฯ

4.ความหนาของฟอยล์ทองแดง

• ตัวเลือกแผงเดี่ยว FPC ความแม่นยำสูง ได้แก่ 18um (0.5oz) และ 35um (1oz);
• แผงคู่ FPC ความแม่นยำสูง สามารถเลือกได้ตั้งแต่ 12um (0.33oz), 18um (0.5oz) และ 35um (1oz)
• แผงเดี่ยว FPC ทั่วไป สามารถเลือกได้ตั้งแต่ 18um/25um/35um (1oz)/50um;
• แผงคู่ FPC ทั่วไป สามารถเลือกได้ตั้งแต่ 18-25um, 25-25um, 35-35um หรือ 35-70um

5.ความกว้างเส้น/ระยะห่างเส้นขั้นต่ำ

ภายใต้สถานการณ์ปกติ ยิ่งเล็กยิ่งยาก อัตราความผิดพลาดก็จะสูงขึ้น และโดยทั่วไปแนะนำให้ใช้ขั้นต่ำ 3mil

กระบวนการให้บริการ

1. การให้คำปรึกษา
   16 ปีที่มุ่งเน้นการออกแบบและพัฒนาผลิตแผงวงจรพิมพ์แบบยืดหยุ่น FPC เพื่อนำเสนอโซลูชันเฉพาะบุคคลแก่ลูกค้า แบบร่างการออกแบบ การพัฒนาผลิตภัณฑ์ใหม่ และการสนับสนุนทางเทคนิคที่เกี่ยวข้อง
2. เสนอราคา
   เสนอราคาตัวอย่างหรือการผลิตเป็นชุดของเทคโนโลยี วัสดุ ประเภทเดียวกัน เทคโนโลยีขั้นสูง ส่วนลดราคา ช่วยลูกค้าประหยัดต้นทุนได้อย่างมาก
3. ความเป็นมืออาชีพ
   บริษัทของเรามีอุปกรณ์และเทคโนโลยีการผลิตขั้นสูงจากเยอรมนี ญี่ปุ่น ไต้หวัน และภูมิภาคอื่นๆ การผลิตระดับมืออาชีพ ขนาดใหญ่ โรงงานของเราครอบคลุมพื้นที่เกือบ 20,000 ตารางเมตร มีพนักงานมากกว่า 800 คน และบุคลากรเทคนิคหลักระดับสูง 50 คน
4. การออกแบบ
   นำเสนอโซลูชันแก่ลูกค้าเพื่อสรุปการรับรองระบบสากลหลายรายการ สามารถจัดหาการผลิตซับสเตรต การเดินสาย การออกแบบหลักการ แม่พิมพ์ การแปะ การเสียบ และการเปิดตาข่ายเหล็กแบบครบวงจร การสะสมระดับมืออาชีพและเทคนิค 16 ปี คุ้มค่าแก่การเลือกและความไว้วางใจของคุณ
5. การทำตัวอย่าง
   เราเชี่ยวชาญในการทำตัวอย่าง FPC และบริการปรับแต่ง บริษัทมีสายการผลิตเร่งด่วน เช่น ตัวอย่างแผงคู่ของแผงวงจรแบบยืดหยุ่น สามารถเสร็จสิ้นภายใน 5-7 วัน

ใบรับรองและเกียรติยศ

โปรดทราบ: รูปภาพทั้งหมดบนเว็บไซต์นี้เป็นของจริง เนื่องจากความเปลี่ยนแปลงของแสงและความละเอียดของหน้าจอ รูปภาพที่คุณเห็นอาจมีความคลาดเคลื่อนของสีบางส่วน GongDong HongQi เป็นผู้ผลิตแผงวงจรระดับมืออาชีพที่มีประวัติยาวนาน 16 ปีในประเทศจีน ผลิตภัณฑ์ของเราได้รับการอัปเดตและอัปเกรดทุกปี และเราเชี่ยวชาญในการทำตัวอย่าง FPC และบริการปรับแต่งทุกประเภท หากคุณสนใจในผลิตภัณฑ์ของเรา โปรดแจ้งความต้องการของคุณ เราจะช่วยคุณในการนำเสนอโซลูชันระดับมืออาชีพ การผลิตซับสเตรต การเดินสาย การออกแบบหลักการ แม่พิมพ์ การแปะ และบริการแบบครบวงจรอื่นๆ

โปรดติดต่อเราทางออนไลน์หรือส่งอีเมลถึงเรา และเราจะให้บริการแบบตัวต่อตัวจากทีมขายมืออาชีพของเรา ขอขอบคุณสำหรับเวลาของคุณ
