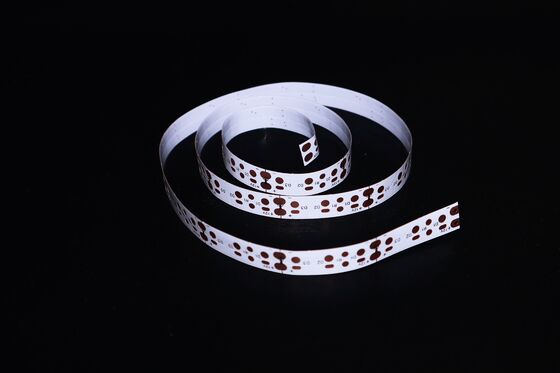

FPCB - BARE - 2835-120D-40R-8MM-12V-1206 18/50 FPCB - BARE - 2835-120D-40R-8MM-12V-1206 18/50

Name: FPCB - BARE - 2835-120D-40R-8MM-12V-1206 18/50 FPCB - BARE - 2835-120D-40R-8MM-12V-1206 18/50
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: 2835-180D-60R-8MM-24V-0805
Availability: InStock

ชื่อแบรนด์:	HQ
เลขรุ่น:	2835-180D-60R-8MM-24V-0805
MOQ:	10000 เมตร
ราคา:	สามารถต่อรองได้
ระยะเวลาการจัดส่ง:	ต่อรองได้
เงื่อนไขการจ่ายเงิน:	l/c, d/a, t/t

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

กวางตุ้งจีน

ได้รับการรับรอง:

UL E477885 IATF16949 GB/T 16949

Servuce อื่น ๆ:

สนับสนุนบริการที่กำหนดเอง

ฟลักซ์ส่องสว่าง:

1,000lm

ความหนาของแผ่น:

0.25 มม. ± 0.05

กันน้ำ:

ใช่

จำนวนไฟ LED:

อุณหภูมิในการทำงาน:

-20 ° C ถึง 180 ° C

ความหนาของทองแดง:

2oz

วัสดุ:

โพลีอิไมด์

SMT และจุ่ม:

สนับสนุน

SMP:

สนับสนุน

ระดับ IP:

IP65

ความหนาของฉนวน:

คณะกรรมการทั่วไป

หน้าจอผ้าไหม:

สีดำ

จำนวนเลเยอร์:

สองด้าน

แอปพลิเคชัน:

โคมไฟในร่ม / กลางแจ้ง

รายละเอียดการบรรจุ:

เต็มไปด้วยเคสกระดาษที่แข็งแกร่ง

สามารถในการผลิต:

5000000 เดือน

เน้น:

บอร์ดวงจรยืดหยุ่น LED FPC

สาย LED FPC 12 วอล

LED FPC ความกว้าง 8 มม.

คําอธิบายสินค้า

วงจรพิมพ์แบบยืดหยุ่น (FPC) เป็นส่วนประกอบสำคัญในแอปพลิเคชันแถบไฟ LED สมัยใหม่ ซึ่งต้องการความยืดหยุ่นสูง ความน่าเชื่อถือ และความสามารถในการปรับแต่งได้ บทความนี้มีรายละเอียดพารามิเตอร์ทางเทคนิค ลักษณะการทำงาน และ 流程การบริการของ FPC แถบไฟ LED HQ046 ซึ่งเป็นแผงวงจรแบบยืดหยุ่นสองชั้นที่ออกแบบมาสำหรับสถานการณ์การให้แสงสว่างที่หลากหลาย นอกจากนี้ยังอธิบายถึงความสามารถในการปรับแต่งของผู้ผลิต มาตรการควบคุมคุณภาพ และระบบสนับสนุนทางเทคนิค โดยให้ข้อมูลอ้างอิงที่ครอบคลุมสำหรับผู้ปฏิบัติงานในอุตสาหกรรมที่เลือกโซลูชัน FPC แถบไฟ LED

1. ภาพรวมผลิตภัณฑ์ของ HQ046 LED Light Strip FPC

HQ046 เป็น FPC พิเศษที่ออกแบบมาสำหรับแอปพลิเคชันแถบไฟ LED โดยผสานรวมความเสถียรของโครงสร้างและความสามารถในการปรับตัวเข้ากับสภาพแวดล้อม คุณลักษณะหลักของมันมีดังนี้:

พารามิเตอร์	ข้อมูลจำเพาะ
รุ่นผลิตภัณฑ์	HQ31992
ชื่อผลิตภัณฑ์	LED Light Strip FPC
โครงสร้างวงจร	แผงวงจรสองชั้น
การเคลือบผิว	หน้ากากบัดกรีสีดำสองด้าน; ข้อความสีดำ
การบำบัดสารต้านอนุมูลอิสระ	OSP (สารกันบูดความสามารถในการบัดกรีแบบออร์แกนิก)
ประสิทธิภาพหลัก	ความยืดหยุ่นสูง; ทนทานต่อการโค้งงอได้ดีเยี่ยม

2. ข้อมูลจำเพาะทางเทคนิคและช่วงการปรับแต่ง

ในฐานะผู้ผลิต FPC มืออาชีพที่มีประสบการณ์ 16 ปี เรานำเสนอการปรับแต่งที่ครอบคลุมสำหรับ FPC แถบไฟ LED ครอบคลุมโครงสร้างชั้นเดียว สองชั้น และหลายชั้น พารามิเตอร์ทางเทคนิคหลักและตัวเลือกการปรับแต่งมีรายละเอียดด้านล่าง:

2.1 ข้อมูลจำเพาะด้านมิติ

Precision FPC: ขนาดสูงสุด: 240×500 มม. (จำกัด: 250×500 มม.); ขนาดต่ำสุด: ไม่มีข้อจำกัด
Roll Material FPC: ความกว้างสูงสุด: 240 มม.; ความยาวสูงสุด: 100 เมตร

2.2 การกำหนดค่าเลเยอร์วงจร

การเลือกเลเยอร์ FPC จะถูกกำหนดโดยความซับซ้อนของแอปพลิเคชัน โดยมีสถานการณ์ทั่วไปดังต่อไปนี้:

Single-layer FPC: โครงสร้างที่เรียบง่าย เหมาะสำหรับวงจรที่มีความซับซ้อนต่ำในการควบคุมอุตสาหกรรม เครื่องมืออิเล็กทรอนิกส์ และระบบไฟส่องสว่างขั้นพื้นฐาน
Double-layer FPC: เลเยอร์ฟอยล์ทองแดงคู่พร้อม vias ที่ได้รับการปรับปรุงสำหรับเส้นทางนำไฟฟ้า เหมาะอย่างยิ่งสำหรับผลิตภัณฑ์ที่มีการรวมสูง เช่น อุปกรณ์พกพา แผงเครื่องมือยานยนต์ และแถบไฟ LED ระดับกลางถึงระดับสูง
Multi-layer FPC: ปรับแต่งได้สำหรับแอปพลิเคชันที่มีความซับซ้อนสูงมาก ซึ่งต้องการการเดินสายที่หนาแน่นและการส่งสัญญาณหลายรายการ

2.3 สีหน้ากากบัดกรีและการใช้งาน

สีหน้ากากบัดกรีได้รับการปรับให้เหมาะสมสำหรับข้อกำหนดด้านการใช้งานและความสวยงามเฉพาะ:

Yellow Solder Mask: ตัวเลือกสากลสำหรับผลิตภัณฑ์ส่วนใหญ่ (เช่น ชุดสายเคเบิลทั่วไป) เนื่องจากความคุ้มค่าและความเข้ากันได้
Black Solder Mask: เหมาะสำหรับแอปพลิเคชันระดับไฮเอนด์หรือดูดซับแสง (เช่น ไฟส่องสว่างยานยนต์ ไฟแบ็คไลท์สมาร์ทโฟน จอแสดงผล LED) เพื่อลดการสะท้อนแสงและปรับปรุงความสอดคล้องทางสายตา
White Solder Mask: ติดตั้งการเคลือบสีขาวเพิ่มเติมเพื่อเพิ่มการสะท้อนแสง เหมาะสำหรับอุปกรณ์ให้แสงสว่าง จอแสดงผล LED และอุปกรณ์ความงามทางการแพทย์

2.4 ความหนาของฟอยล์ทองแดง

ความหนาของฟอยล์ทองแดงถูกปรับให้เข้ากับความสามารถในการรับกระแสและความยืดหยุ่น:

Precision FPC:
- ชั้นเดียว: 18μm (0.5oz), 35μm (1oz)
- สองชั้น: 12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
Standard FPC:
- ชั้นเดียว: 18μm, 25μm, 35μm (1oz), 50μm
- สองชั้น: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 ความกว้าง/ระยะห่างของเส้นขั้นต่ำ

ความกว้างและระยะห่างของเส้นขั้นต่ำมีความสำคัญต่อความแม่นยำของ FPC แม้ว่าจะสามารถทำมิติที่ละเอียดกว่าได้ 3mil (0.076mm) แนะนำให้เป็นค่าต่ำสุดในทางปฏิบัติเพื่อสร้างสมดุลระหว่างผลผลิตการผลิตและความคุ้มค่า ขนาดที่เล็กกว่าอาจเพิ่มความยากในการผลิตและอัตราข้อบกพร่อง

3. ประสิทธิภาพหลักและการควบคุมคุณภาพ

3.1 ความยืดหยุ่นและความทนทานต่อการโค้งงอ

HQ046 FPC มีความยืดหยุ่นเป็นพิเศษ ซึ่งได้รับการตรวจสอบผ่านการควบคุมคุณภาพอย่างเข้มงวด:

เครื่องทดสอบการโค้งงอมืออาชีพใช้เพื่อประเมินวัสดุแต่ละชุด
วัสดุทั้งหมดผ่าน การโค้งงอหลายหมื่นครั้ง ก่อนการผลิตจำนวนมาก เพื่อให้มั่นใจถึงความทนทานต่อความล้มเหลวจากความล้าในสถานการณ์การใช้งานแบบไดนามิก (เช่น ไฟส่องสว่างแบบพับได้ พื้นผิวโค้ง)

3.2 ความสามารถในการผลิต

โรงงานผลิตติดตั้งอุปกรณ์ขั้นสูงจากเยอรมนี ญี่ปุ่น และไต้หวัน รองรับการผลิตขนาดใหญ่และมีความแม่นยำสูง:

พื้นที่โรงงาน: ประมาณ 20,000 ตารางเมตร
กำลังคน: พนักงานกว่า 800 คน รวมถึงผู้เชี่ยวชาญด้านเทคนิคอาวุโส 50 คน
สายการผลิต: เชี่ยวชาญทั้งการเร่งตัวอย่างและการผลิตแบบกลุ่ม

4. กระบวนการบริการปรับแต่ง

เพื่อตอบสนองความต้องการของลูกค้าที่หลากหลาย เราให้บริการปรับแต่งแบบครบวงจรที่คล่องตัว:

4.1 การให้คำปรึกษาและการสนับสนุนด้านเทคนิค

ใช้ประโยชน์จากประสบการณ์ 16 ปีในการออกแบบ R&D และการผลิต FPC เรานำเสนอ:

การออกแบบโซลูชันส่วนบุคคล
การปรับปรุงการวาดภาพ
การสนับสนุนการพัฒนาผลิตภัณฑ์ใหม่
การให้คำปรึกษาด้านเทคนิคมืออาชีพ

4.2 การเสนอราคา

เราให้ราคาที่แข่งขันได้สำหรับตัวอย่างและคำสั่งซื้อจำนวนมาก พร้อมการเพิ่มประสิทธิภาพด้านต้นทุนผ่าน:

กระบวนการทางเทคนิคที่เป็นมาตรฐาน
การจัดหาวัสดุคุณภาพสูง
การจัดการการผลิตที่มีประสิทธิภาพ

4.3 การออกแบบและการบูรณาการ

บริการของเราครอบคลุมห่วงโซ่คุณค่า FPC ทั้งหมด รวมถึง:

การผลิตพื้นผิว
การเดินสายวงจรและการออกแบบแผนผัง
การพัฒนาแม่พิมพ์
SMT (เทคโนโลยีติดตั้งพื้นผิว) และการประกอบแบบทะลุรู
การประดิษฐ์ตาข่ายเหล็ก
กระบวนการทั้งหมดเป็นไปตามการรับรองระดับสากลเพื่อให้มั่นใจในความน่าเชื่อถือ

4.4 การผลิตตัวอย่าง

สายการผลิตแบบเร่งด่วนทุ่มเทให้กับการผลิตตัวอย่าง โดยมีระยะเวลารอคอยสินค้าสั้นถึง 5-7 วันสำหรับตัวอย่าง FPC สองชั้นทำให้สามารถสร้างต้นแบบและตรวจสอบได้อย่างรวดเร็ว

5. การรับรองและหมายเหตุ

การรับรอง: สายผลิตภัณฑ์มีการรับรองระบบสากลหลายรายการ (รายละเอียดตามคำขอ) เพื่อให้มั่นใจว่าเป็นไปตามมาตรฐานอุตสาหกรรมระดับโลก
ข้อจำกัดความรับผิดชอบด้านรูปภาพ: รูปภาพผลิตภัณฑ์ทั้งหมดบนแพลตฟอร์มอย่างเป็นทางการเป็นของแท้ ความแตกต่างของสีเล็กน้อยอาจเกิดขึ้นเนื่องจากความแตกต่างของแสง มุมการถ่ายภาพ หรือความละเอียดในการแสดงผล
การอัปเกรดอย่างต่อเนื่อง: ผลิตภัณฑ์ FPC ของเราได้รับการอัปเดตและอัปเกรดเป็นประจำทุกปีเพื่อให้สอดคล้องกับข้อกำหนดทางเทคโนโลยีที่เกิดขึ้นใหม่

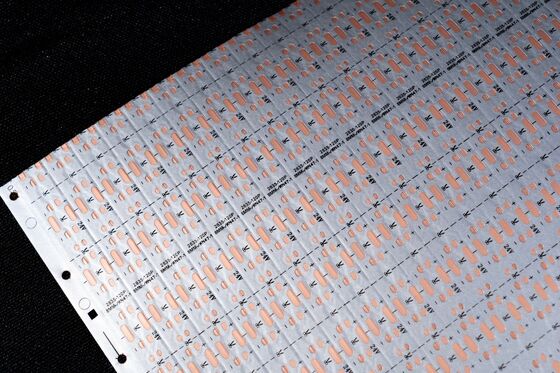

FPCB - BARE - 2835-120D-40R-8MM-12V-1206 18/50 FPCB - BARE - 2835-120D-40R-8MM-12V-1206 18/50 0

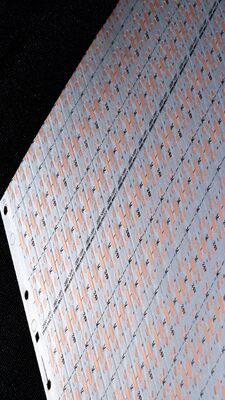

FPCB - BARE - 2835-120D-40R-8MM-12V-1206 18/50 FPCB - BARE - 2835-120D-40R-8MM-12V-1206 18/50 2

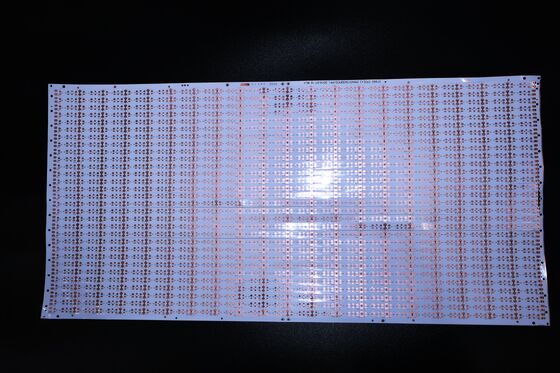

FPCB - BARE - 2835-120D-40R-8MM-12V-1206 18/50 FPCB - BARE - 2835-120D-40R-8MM-12V-1206 18/50 3

6. ข้อมูลติดต่อ

สำหรับโซลูชันที่ปรับแต่งเองหรือสอบถามข้อมูลเพิ่มเติม โปรดติดต่อทีมขายมืออาชีพของเราผ่านการให้คำปรึกษาออนไลน์หรืออีเมลเพื่อรับการสนับสนุนแบบตัวต่อตัว

GongDong HongQi Electronics Co., Ltd. – พันธมิตรที่คุณไว้วางใจสำหรับโซลูชัน FPC คุณภาพสูงตั้งแต่ปี 2009
