พารามิเตอร์การออกแบบ FPC

พารามิเตอร์ทางเทคนิคหลัก:

1. เกี่ยวกับขนาด:

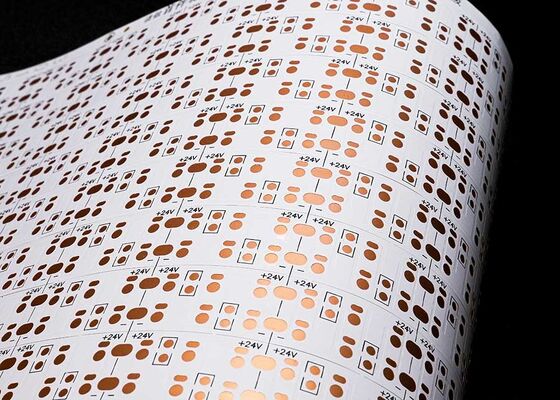

FPC ความแม่นยำ: ขนาดสูงสุดคือ 240X500 มม. (จำกัดที่ 250X500 มม.) และไม่มีข้อจำกัดสำหรับขนาดขั้นต่ำ แผงม้วน: ความกว้างสูงสุด 240 มม. ความยาวสูงสุด 100 เมตร

2. จำนวนชั้นบนแผง

• โครงสร้างแผงชั้นเดียวมีความเรียบง่ายและมักใช้ในการควบคุมอุตสาหกรรม เครื่องมืออิเล็กทรอนิกส์ และสาขาอื่นๆ ที่มีวงจรค่อนข้างง่าย
• เมื่อเทียบกับ FPC ชั้นเดียว แผงสองหน้ามีชั้นฟอยล์ทองแดงสองชั้น เพิ่มรูทะลุ และสร้างเส้นทางการนำไฟฟ้า โดยทั่วไปจะใช้ในโทรศัพท์มือถือ เครื่องมือในรถยนต์ และผลิตภัณฑ์อื่นๆ

3. สีของหน้าบัดกรี

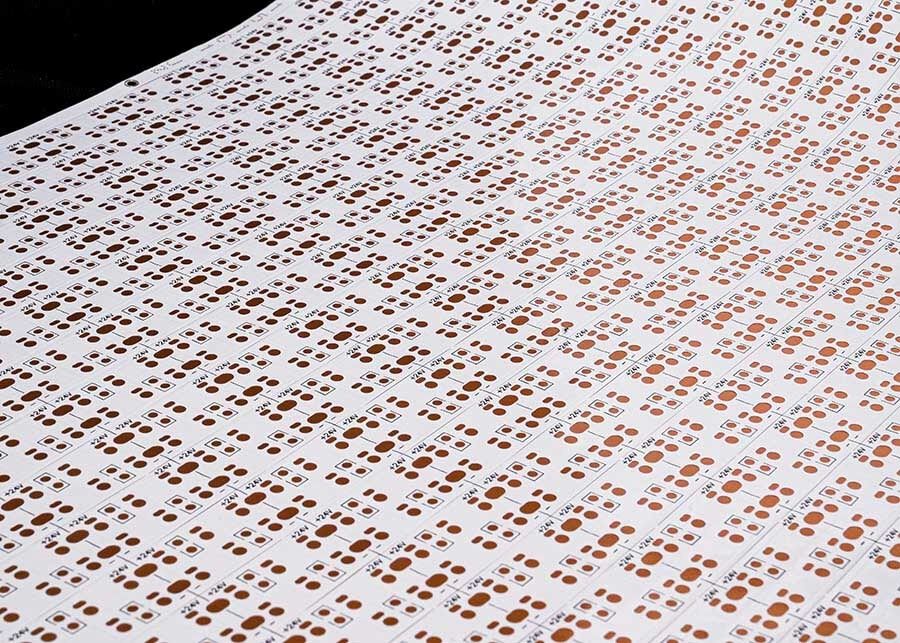

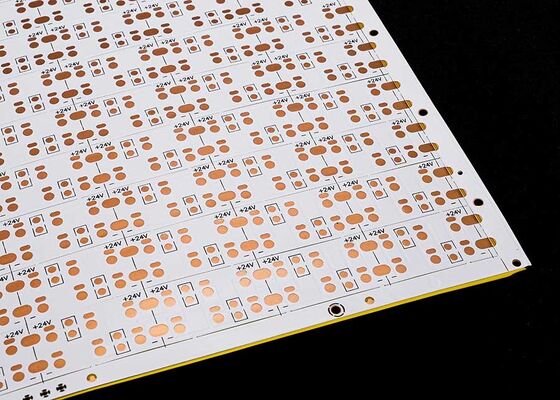

สีของหน้าบัดกรีของ FPC มีสีเหลือง ดำ และขาว แนะนำให้ใช้สีเหลือง ฟิล์มสีเหลืองเหมาะสำหรับผลิตภัณฑ์ส่วนใหญ่ เช่น ผลิตภัณฑ์สายเคเบิลต่างๆ ฟิล์มสีดำมักใช้ในผลิตภัณฑ์ระดับไฮเอนด์หรือผลิตภัณฑ์ที่ดูดซับแสง เช่น รถยนต์ โทรศัพท์มือถือ จอแสดงผล LED เป็นต้น ฟิล์มสีขาวมีชั้นเคลือบสีขาวเพิ่มเติมเมื่อเทียบกับฟิล์มสีเหลือง และมักใช้ในผลิตภัณฑ์ที่ต้องการการสะท้อนแสง เช่น โคมไฟ จอแสดงผล LED ผลิตภัณฑ์ความงามทางการแพทย์ เป็นต้น

4. ความหนาของฟอยล์ทองแดง

• ตัวเลือกแผงเดี่ยว FPC ความแม่นยำ ได้แก่ 18um (0.5oz) และ 35um (1oz);
• แผงสองชั้น FPC ความแม่นยำ สามารถเลือกได้ตั้งแต่ 12um (0.33oz), 18um (0.5oz), และ 35um (1oz).
• แผงเดี่ยว FPC ทั่วไป สามารถเลือกได้ตั้งแต่ 18um/25um/35um (1oz)/50um;
• แผงสองชั้น FPC ทั่วไป สามารถเลือกได้ตั้งแต่ 18-25um, 25-25um, 35-35um, หรือ 35-70um.

5. ความกว้างเส้น/ระยะห่างเส้นขั้นต่ำ

ภายใต้สถานการณ์ปกติ ความยากที่น้อยลง อัตราความผิดพลาดที่สูงขึ้น และโดยทั่วไปแนะนำให้ใช้ขั้นต่ำ 3mil.
