ภาพรวมสินค้า

• เลขรุ่น:HQ40040

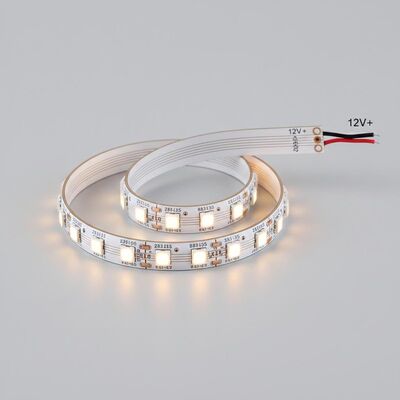

• ชื่อสินค้า:บอร์ดวงจร LED แผ่นยืดหยุ่น
• ลักษณะ:กระดาษสองชั้นที่มีฟิล์มสีขาวสองด้าน สีดําตัวอักษร OSP

รายละเอียด:

• ประเภท LED: 5050
• จํานวนต่อหน่วย: 30 LED/PC
• ขนาด: 10mm x 503mm
• โลเตจ: 24V

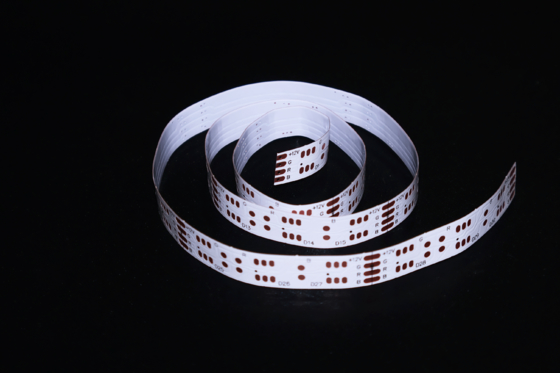

• ประเภทแผ่น: FPCB 2 ด้านที่มีฟิล์มสีขาว

ปริมาตรการออกแบบ FPC

1. ความแม่นยําของมิติ

• ความละเอียด FPC:ขนาดสูงสุด 240mm (ความกว้าง) × 500mm (ความยาว) โดยไม่มีข้อจํากัดขนาดขั้นต่ํา
• คอร์ดพัสดุม้วนความกว้างสูงสุด 240 มิลลิเมตร ความยาวสูงสุด 100 เมตร

2จํานวนชั้น

• บอร์ดชั้นเดียวเหมาะสําหรับวงจรเรียบง่ายที่ใช้กันทั่วไปในเครื่องควบคุมอุตสาหกรรมและเครื่องมืออิเล็กทรอนิกส์
• บอร์ดสองด้านมีแผ่นทองแดง 2 ชั้น, เส้นทางเพิ่มขึ้น, และเส้นทางนํา, ทําให้มันเหมาะสมสําหรับการใช้งาน เช่น โทรศัพท์มือถือ, อุปกรณ์รถยนต์,และผลิตภัณฑ์ซับซ้อนอื่น ๆ.

3. ตัวเลือกสีหน้ากากผสม

• สีที่มี: สีเหลือง สีดํา และสีขาว
  • ฟิล์มสีเหลือง:เหมาะสําหรับผลิตภัณฑ์ที่มีวัตถุประสงค์ทั่วไป (เช่น ผลิตภัณฑ์สายเคเบิล)
  • ฟิล์มดําเป็นที่นิยมสําหรับการใช้งานระดับสูงหรือดูดซึมแสง (เช่น รถยนต์, โทรศัพท์มือถือ, จอ LED)
  • ฟิล์มสีขาวรวมชั้นเคลือบสีขาวเพิ่มเติม เหมาะสําหรับสินค้าที่ต้องการการสะท้อน (เช่น เครื่องประดับแสง, อุปกรณ์ความสวยงามทางการแพทย์)

4. ความหนาของแผ่นทองแดง

• ตัวเลือก FPC ชุดเดียว:
  • 18μm (0.5oz) หรือ 35μm (1oz)
• ความละเอียด FPC การเลือกแผ่นแผ่นชั้นสอง:
  • 12μm (0.33oz), 18μm (0.5oz) หรือ 35μm (1oz)
• ตัวเลือก FPC แบบเดียวทั่วไป
  • 18μm/25μm/35μm (1oz)/50μm
• ตัวเลือกบอร์ด FPC แบบสองชั้นทั่วไป:
  • 18-25μm, 25-25μm, 35-35μm หรือ 35-70μm

5ความกว้างเส้นขนานขั้นต่ํา/ระยะระหว่าง

• ความกว้างและระยะทางเส้นขั้นต่ําที่แนะนํา: 3 มิล (0.076 มม.) ขนาดเล็ก ๆ อาจเพิ่มความยากลําบากในการผลิตและอัตราความบกพร่อง

บริการทางเทคนิค

บริษัทของเราให้การสนับสนุนทางเทคนิคที่ครบถ้วน เพื่อให้ผลิตภัณฑ์ของเรามีผลงานที่ดีที่สุด

1. การสนับสนุนการออกแบบที่กําหนดเองการแก้ไขที่ปรับปรุงตามความต้องการการใช้งานเฉพาะเจาะจง
2. การทดสอบตัวอย่าง:การทดสอบตัวอย่างฟรี สามารถใช้ได้ตามคําขอ
3. รวดเร็ว:การผลิตและจัดส่งอย่างรวดเร็ว เพื่อให้ตรงกับกําหนดเวลาของโครงการ

การประกันคุณภาพ

• ผลิตภัณฑ์ทั้งหมดได้รับการทดสอบอย่างเข้มงวด เพื่อให้แน่ใจว่าสอดคล้องกับมาตรฐานของอุตสาหกรรม
• เราให้การรับประกันความพึงพอใจ 100% สําหรับผลิตภัณฑ์ของเรา โดยเน้นคุณภาพและความน่าเชื่อถือ

ตัวอย่างแผ่นวงจรยืดหยุ่นแบบสองแผ่น สามารถเสร็จสิ้นภายใน 5-7 วัน
