ชุดประกอบวงจรพิมพ์แบบยืดหยุ่น - โรงงาน PCB สองชั้น ขายตรง

รายละเอียดสินค้า

รุ่น: HQ00536

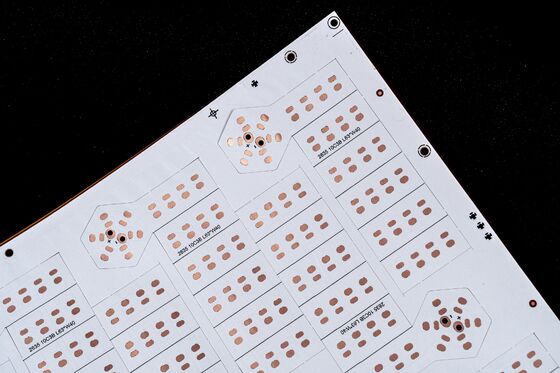

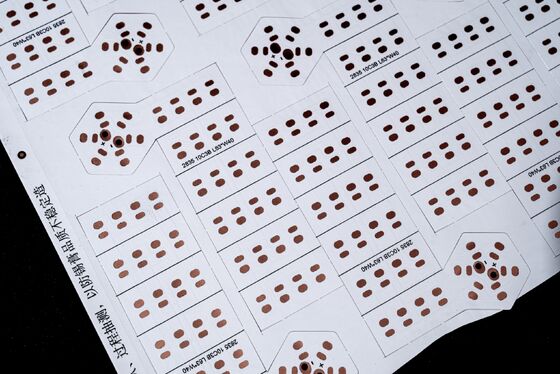

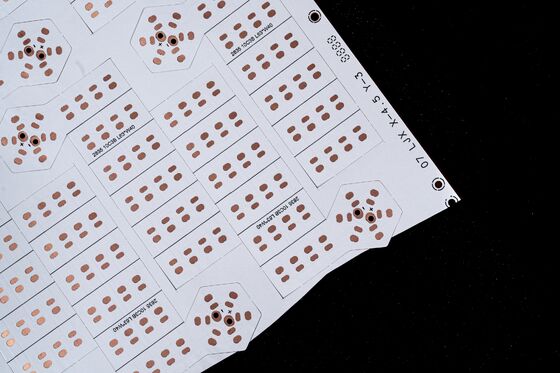

ชื่อ: LED Light Strip FPC

คุณสมบัติ:

• แผงวงจรสองชั้น
• ฟิล์มสีดำทั้งสองด้าน
• การพิมพ์ข้อความสีดำ
• การเคลือบผิว OSP (Organic Solderability Preserving) ป้องกันการเกิดออกซิเดชัน

ข้อมูลจำเพาะของผลิตภัณฑ์

1. ตัวเลือกการปรับแต่ง:
   ในฐานะผู้ผลิต PCB และ FPC แบบยืดหยุ่นระดับมืออาชีพ เราปรับแต่งผลิตภัณฑ์ของเราให้ตรงตามความต้องการเฉพาะของลูกค้า:

   • LED light strip FPC
   • Precision FPC
   • Colorful LED strip FPC
   • บอร์ด FPC แบบด้านเดียว, สองด้าน หรือหลายชั้น

2. คุณสมบัติทางกล:

   • ความยืดหยุ่นและความทนทานที่ยอดเยี่ยมสำหรับการใช้งานแบบโค้งงอ
   • มาตรฐานการทดสอบจากโรงงานรวมถึงรอบการโค้งงอหลายหมื่นครั้งเพื่อให้มั่นใจในความน่าเชื่อถือ

พารามิเตอร์การออกแบบ FPC

1. ข้อมูลจำเพาะของขนาด:

• Precision FPC: ขนาดสูงสุด: 240 มม. x 500 มม. (สูงสุด 250 มม. x 500 มม.)
• ขนาดต่ำสุด: ไม่มีข้อจำกัด
• บอร์ดวัสดุม้วน: ความกว้างสูงสุด: 240 มม.; ความยาวสูงสุด: 100 เมตร

2. การกำหนดค่าเลเยอร์บอร์ด:

• บอร์ดชั้นเดียวเหมาะสำหรับการใช้งานวงจรอย่างง่าย (เช่น การควบคุมอุตสาหกรรม เครื่องมืออิเล็กทรอนิกส์)
• บอร์ดสองด้านมีฟอยล์ทองแดงสองชั้นพร้อม vias ทำให้เกิดเส้นทางนำไฟฟ้าที่ซับซ้อน ใช้กันทั่วไปในอุปกรณ์พกพาและอุปกรณ์อิเล็กทรอนิกส์ยานยนต์

3. ตัวเลือกสีมาสก์ประสาน:

• สีที่มีให้เลือก: เหลือง, ดำ หรือ ขาว
  • ฟิล์มสีเหลือง: เหมาะสำหรับการใช้งานทั่วไป (เช่น สายเคเบิล)
  • ฟิล์มสีดำ: เหมาะสำหรับผลิตภัณฑ์ระดับไฮเอนด์หรือผลิตภัณฑ์ที่ไวต่อแสง (เช่น รถยนต์ โทรศัพท์มือถือ จอแสดงผล LED)
  • ฟิล์มสีขาว: รวมถึงชั้นเคลือบสีขาวเพิ่มเติม เหมาะสำหรับการใช้งานแบบสะท้อนแสง (เช่น โคมไฟ อุปกรณ์ทางการแพทย์美容)

4. ตัวเลือกความหนาของฟอยล์ทองแดง:

• Precision FPC: ตัวเลือกชั้นเดียว: 18µm (0.5oz), 35µm (1oz)
  ตัวเลือกสองชั้น: 12µm (0.33oz), 18µm (0.5oz) หรือ 35µm (1oz)
• Standard FPC: ตัวเลือกชั้นเดียว: 18µm/25µm/35µm (1oz)/50µm
  ตัวเลือกสองชั้น: 18-25µm, 25-25µm หรือ 35µm

5. ขนาดร่องและช่องว่าง:

• ความกว้างร่องขั้นต่ำ: 4mil
• ระยะห่างขั้นต่ำ: 4mil

ข้อมูลจำเพาะทางเทคนิคของการออกแบบ FPC

พารามิเตอร์วงจร:

• แรงดันไฟฟ้าใช้งานสูงสุด: 100V DC/AC
• ความต้านทานฉนวน: ≥5MΩ
• ความแข็งแรงไดอิเล็กทริก: 30kV/mm

คุณสมบัติของวัสดุ:

• วัสดุฐาน: ฟิล์มโพลีอิไมด์แบบยืดหยุ่นประสิทธิภาพสูง
• ชั้นกาว: กาวอะคริลิกทนทาน ทนความร้อน
• การเคลือบผิว: การเคลือบ OSP เพื่อเพิ่มความสามารถในการบัดกรี

ขั้นตอนการให้บริการ

1. การให้คำปรึกษาโครงการ:

   • การสนทนาเบื้องต้นเพื่อทำความเข้าใจข้อกำหนดและให้โซลูชันที่ปรับแต่ง

2. การออกแบบและการสร้างต้นแบบ:

   • มีบริการออกแบบที่กำหนดเองตามคำขอ

3. การผลิต:

   • การผลิตจำนวนมากพร้อมมาตรฐานการควบคุมคุณภาพที่เข้มงวด

4. การทดสอบ:

   • การทดสอบที่ครอบคลุมรวมถึงการประเมินทางไฟฟ้า ทางกล และสิ่งแวดล้อม

5. การจัดส่ง:

   • มีตัวเลือกการจัดส่งทั่วโลก

ความสามารถของโรงงาน

• สิ่งอำนวยความสะดวกการผลิตที่ทันสมัย
• อุปกรณ์ทดสอบขั้นสูง (เช่น เครื่องทดสอบการโค้งงอ เครื่องวิเคราะห์ความต้านทานฉนวน)
• ระบบการจัดการคุณภาพที่ได้รับการรับรอง ISO
• ความสามารถในการสร้างต้นแบบอย่างรวดเร็ว

ใบรับรองและเกียรติยศ

หมายเหตุ

1. ผลิตภัณฑ์ทั้งหมดเป็นไปตามมาตรฐาน RoHS และเป็นไปตามมาตรฐานความปลอดภัยสากล
2. สำหรับการสั่งซื้อแบบกำหนดเอง โปรดระบุข้อมูลจำเพาะทางเทคนิคโดยละเอียด (แนะนำไฟล์ PDF หรือ Gerber)
3. ติดต่อเราเพื่อรับส่วนลดปริมาณมากหรือโซลูชันบรรจุภัณฑ์แบบกำหนดเอง
