แผงวงจรและอื่นๆ ของอุปกรณ์

คำอธิบาย FPC:

รุ่น FPC:HQ00537

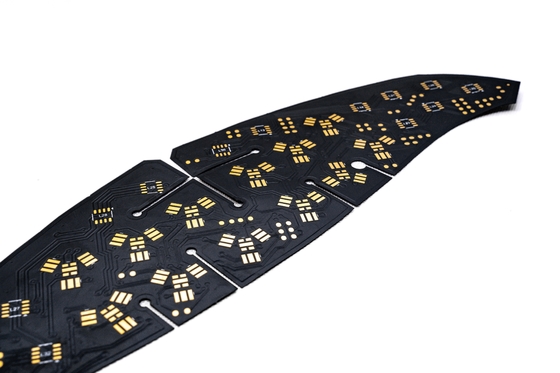

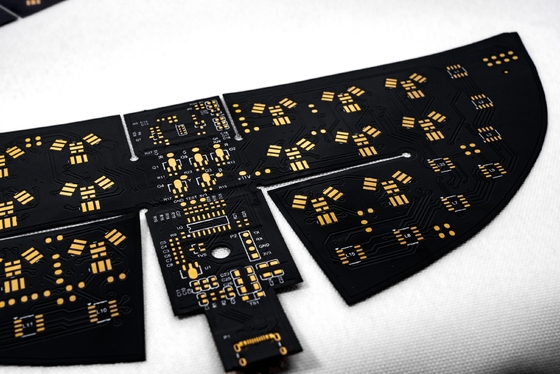

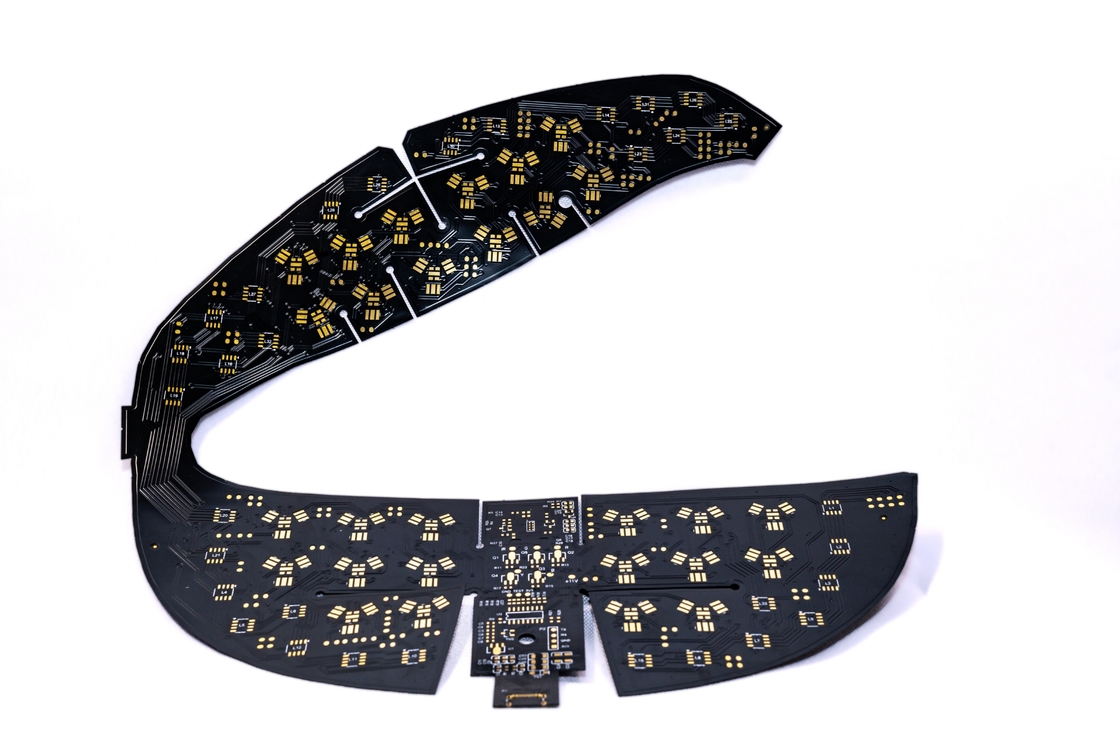

ชื่อ FPC: FPC ดูแลสุขภาพด้วยอินฟราเรด
คุณสมบัติ FPC: บอร์ดสองชั้น, เคลือบฟิล์มสองด้าน, ไวท์บอร์ด, ข้อความสีดำ, สารต้านอนุมูลอิสระ OSP

ข้อมูลจำเพาะ FPC:

1. ตามความต้องการของคุณเพื่อปรับแต่งความหนาของวัสดุและความต้องการของกระบวนการที่แตกต่างกันFPC ดูแลสุขภาพด้วยอินฟราเรดและอื่นๆแผงวงจรหน้ากาก LED แบบยืดหยุ่น, การเดินสายแบบชั้นเดียวและสองชั้น

2. มีความยืดหยุ่นและทนทานต่อการโค้งงอได้ดี

โรงงานมีเครื่องทดสอบการโค้งงอแบบมืออาชีพ วัสดุแต่ละชุดผ่าน

การทดสอบการโค้งงอหลายหมื่นครั้งก่อนการผลิตจำนวนมาก

ภาพรวมพารามิเตอร์การออกแบบ FPC

1. ขนาด

   • Precision FPC: ขนาดสูงสุดคือ 240 มม. x 500 มม. โดยมีขีดจำกัดสูงสุดที่อนุญาตคือ 250 มม. x 500 มม.
   • บอร์ดวัสดุม้วน: ความกว้างสูงสุด 240 มม. และความยาวสูงสุด 100 เมตร

2. จำนวนชั้น

   • บอร์ดชั้นเดียว: โครงสร้างที่เรียบง่าย เหมาะสำหรับเครื่องมือควบคุมอุตสาหกรรมและเครื่องมืออิเล็กทรอนิกส์ที่มีวงจรที่ไม่ซับซ้อน
   • บอร์ดสองชั้น: มีฟอยล์ทองแดงสองแผ่น, เพิ่ม vias และเหมาะสำหรับการใช้งานในโทรศัพท์มือถือและเครื่องมือยานยนต์

3. ตัวเลือกสีมาสก์บัดกรี

   • สีเหลือง: แนะนำสำหรับผลิตภัณฑ์ส่วนใหญ่ รวมถึงผลิตภัณฑ์สายเคเบิลต่างๆ
   • สีดำ: มักใช้ในการใช้งานระดับไฮเอนด์หรือไวต่อแสง เช่น รถยนต์ โทรศัพท์มือถือ จอแสดงผล LED เป็นต้น
   • สีขาว: รวมถึงการเคลือบสีขาวเพิ่มเติม เหมาะสำหรับผลิตภัณฑ์ที่ต้องการการสะท้อนแสง เช่น โคมไฟและอุปกรณ์ความงามทางการแพทย์

4. ตัวเลือกความหนาของฟอยล์ทองแดง

   • Precision FPC แผงเดียว: 18um (0.5oz) หรือ 35um (1oz)
   • Precision FPC บอร์ดสองชั้น: 12um (0.33oz), 18um (0.5oz) หรือ 35um (1oz)
   • Ordinary FPC แผงเดียว: ตัวเลือก ได้แก่ 18um/25um/35um (1oz) หรือ 50um
   • Ordinary FPC บอร์ดสองชั้น: ตัวเลือกคือ 18-25um, 25-25um, 35-35um หรือ 35-70um

5. ความกว้าง/ระยะห่างของเส้นขั้นต่ำ

   • แนะนำขั้นต่ำ 3mil เพื่อลดความยากในการผลิตและอัตราข้อบกพร่อง

ใบรับรองและเกียรติยศ

โปรดทราบ:

รูปภาพทั้งหมดบนเว็บไซต์นี้เป็นของจริง เนื่องจากมีการเปลี่ยนแปลงของแสง มุมการถ่ายภาพ และความละเอียดในการแสดงผล ภาพที่คุณเห็นอาจมีความคลาดเคลื่อนของสีในระดับหนึ่ง GongDong HongQi เป็นผู้ผลิตแผงวงจรระดับมืออาชีพที่มีประวัติ 16 ปีในประเทศจีน ผลิตภัณฑ์ของเราได้รับการปรับปรุงและอัปเกรดทุกปี และเราเชี่ยวชาญในการทำตัวอย่าง FPC ทุกชนิดและบริการปรับแต่ง หากคุณสนใจผลิตภัณฑ์ของเรา โปรดแจ้งความต้องการของคุณให้เราทราบ เราจะช่วยคุณในการจัดหาโซลูชันระดับมืออาชีพ การผลิตพื้นผิว การเดินสาย การออกแบบหลักการ แม่พิมพ์ แพทช์ ปลั๊กอิน และอื่นๆ บริการแบบครบวงจร

โปรดติดต่อเราทางออนไลน์หรือส่งอีเมลถึงเราและเราจะให้บริการแบบตัวต่อตัวจากทีมขายมืออาชีพของเราขอบคุณสำหรับเวลาของคุณ
