FPC LED 2 ชั้น พร้อม RGBW 4 ชิป - บอร์ดวงจรพิมพ์ยืดหยุ่นที่สามารถปรับแต่งได้

FPC LED 2 ชั้น พร้อม RGBW 4 ชิป - บอร์ดวงจรพิมพ์ยืดหยุ่นที่สามารถปรับแต่งได้

ชื่อแบรนด์:	HONGQI
เลขรุ่น:	HQ00535
MOQ:	500pcs
ราคา:	สามารถต่อรองได้
ระยะเวลาการจัดส่ง:	ต่อรองได้
เงื่อนไขการจ่ายเงิน:	l/c, d/a, t/t

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

กวางตุ้งจีน

ได้รับการรับรอง:

UL E477885 IATF16949 GB/T 16949

รายละเอียดการบรรจุ:

เต็มไปด้วยเคสกระดาษที่แข็งแกร่ง

สามารถในการผลิต:

100,000 ชิ้นต่อเดือน

เน้น:

สาย LED FPC 2 ชั้น RGBW

บอร์ด FPCB LED 4 ชิป

ผู้ผลิต FPCB ที่มีประสบการณ์และรับประกัน

คําอธิบายสินค้า

HQ046 FPC สายไฟ LED - รายละเอียดเทคนิค

เครื่องวงจรพิมพ์แบบยืดหยุ่น (FPC) เป็นองค์ประกอบที่จําเป็นในการใช้งานแผ่นแสง LED ที่ทันสมัย ซึ่งต้องการความยืดหยุ่น ความน่าเชื่อถือ และความสามารถในการปรับแต่งสูงHQ046 LED light strip FPC เป็นแผ่นวงจรยืดหยุ่นแบบสองชั้นที่ออกแบบมาสําหรับกรณีการสว่างที่หลากหลาย, บริการพารามิเตอร์ทางเทคนิคที่ครบวงจรและบริการการปรับแต่ง

ภาพรวมสินค้า

ปริมาตร	รายละเอียด
รูปแบบสินค้า	HQ00535
ชื่อสินค้า	สายไฟ LED สายไฟ FPC
โครงสร้างวงจร	บอร์ดวงจรสองชั้น
การเคลือบผิว	หน้ากากผสมผสมสีดํา 2 ด้าน; ข้อความสีดํา
การ รักษา ด้วย แอนติ โอซิเดนต์	OSP (สารอนุรักษ์การผสมผสานทางอินทรีย์)
ผลประกอบการหลัก	ความยืดหยุ่นสูง; ความทนทานในการบิดที่ดี

รายละเอียดเทคนิคและการปรับแต่ง

รายละเอียดขนาด

ความละเอียด FPC:ขนาดสูงสุด: 240×500mm (ขีดจํากัด: 250×500mm); ขนาดขั้นต่ํา: ไม่จํากัด
วัสดุม้วน FPC:ความกว้างสูงสุด: 240 มิลลิเมตร; ความยาวสูงสุด: 100 เมตร

การตั้งค่าชั้นวงจร

FPC แผ่นเดียว:โครงสร้างเรียบง่ายสําหรับวงจรความซับซ้อนต่ําในระบบควบคุมอุตสาหกรรมและระบบแสงพื้นฐาน
FPC 2 ชั้น:ชั้นแผ่นทองแดงแบบสองชั้นที่มีช่องทางที่เสริมสําหรับผลิตภัณฑ์ที่มีการบูรณาการสูง เช่น อุปกรณ์เคลื่อนที่และแผ่นรถยนต์
FPC หลายชั้น:สามารถปรับปรุงได้สําหรับการใช้งานที่ซับซ้อนมาก ที่ต้องการสายไฟที่หนาแน่น

ตัวเลือกสีหน้ากากผสม

หน้ากากผสมเหลืองตัวเลือกที่มีประสิทธิภาพต่อค่าใช้จ่ายสําหรับการประกอบสายเคเบิลทั่วไป
หน้ากากผสมสีดําเป็นที่นิยมสําหรับการใช้งานระดับสูง เพื่อลดการสะท้อนแสง
หน้ากากสีขาวความสะท้อนแสงที่เพิ่มขึ้นสําหรับเครื่องปรับแสงและจอแสดงภาพ

ความหนาของฟอยล์ทองแดง

ความละเอียด FPC:ชั้นเดียว: 18μm (0.5oz), 35μm (1oz); ชั้นสอง: 12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
FPC มาตรฐาน:ชั้นเดียว: 18μm, 25μm, 35μm (1oz), 50μm; ชั้นสองชั้น: 18-25μm, 25-25μm, 35-35μm, 35-70μm

ความกว้างเส้นขนานขั้นต่ํา/ระยะระหว่าง

ความกว้างเส้นขั้นต่ําและระยะห่างมีความสําคัญต่อความแม่นยําของ FPC3 มิล (0.076 มม.)แนะนําให้เป็นขั้นต่ําที่ใช้ได้ เพื่อให้เกิดผลผลิตที่สมดุลระหว่างผลผลิตและประสิทธิภาพในเรื่องค่าใช้จ่าย

การควบคุมผลงานและคุณภาพหลัก

ความยืดหยุ่นและความทนทานต่อการบิด

HQ046 FPC มีความยืดหยุ่นอย่างยอดเยี่ยม ที่ผ่านการตรวจสอบคุณภาพอย่างเข้มงวด ทุกวัสดุต้องผ่านการบิดหลายหมื่นรอบ ก่อนการผลิตเป็นจํานวนมากการรับรองความทนทานต่อความอ่อนเพลียในการใช้งานแบบไดนามิก.

ความสามารถในการผลิต

พื้นที่โรงงาน: ประมาณ 20,000 ตารางเมตร
พนักงาน: มีพนักงานกว่า 800 คน รวมถึงผู้เชี่ยวชาญทางเทคนิคระดับสูง 50 คน
สายการผลิต: มีความเชี่ยวชาญในการชะลอตัวอย่างและการผลิตชุด
อุปกรณ์ ที่ มี ความ พัฒนาการ จาก เยอรมัน, ญี่ปุ่น, และ ไต้หวัน

กระบวนการบริการการปรับแต่ง

การปรึกษาและการสนับสนุนทางเทคนิค

โดยใช้ประสบการณ์ 16 ปีในด้านการออกแบบ FPC การวิจัยและพัฒนา และการผลิตและคําปรึกษาทางเทคนิคทางอาชีพ.

การออกแบบและการรวม

บริการของเราครอบคลุมทั้งโซ่มูลค่า FPC รวมถึงการผลิตสับสราท, การเชื่อมสายวงจรและการออกแบบแผน, การพัฒนาหม้อ, SMT และการประกอบรูผ่าน, และการผลิตเครือเหล็ก.กระบวนการทั้งหมดสอดคล้องกับการรับรองสากล.

การผลิตตัวอย่าง

สายการผลิตที่เร่งด่วนมุ่งเน้นการผลิตตัวอย่าง5-7 วันสําหรับตัวอย่าง FPC 2 ชั้น, ทําให้สามารถสร้างต้นแบบและตรวจสอบได้อย่างรวดเร็ว

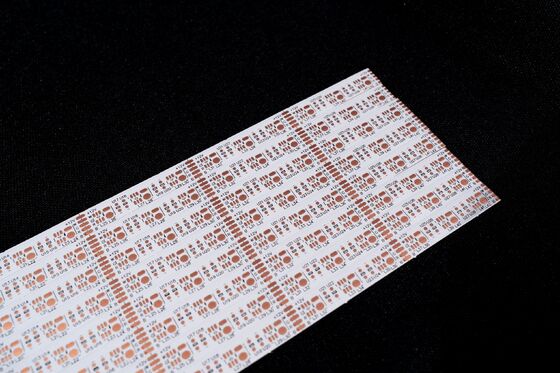

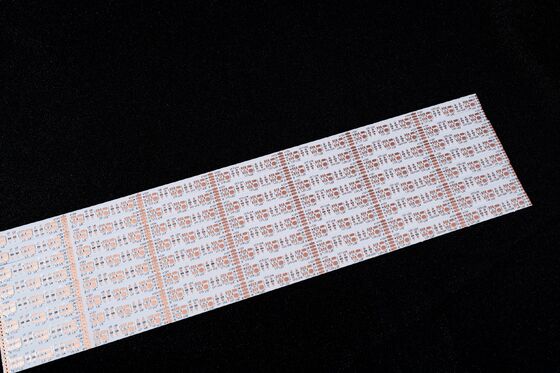

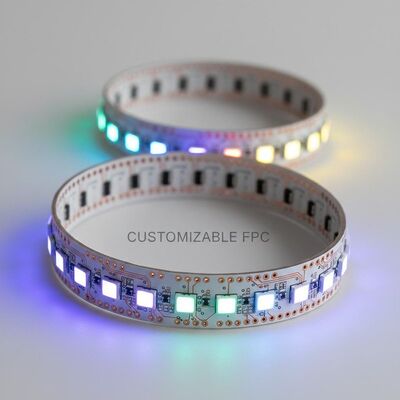

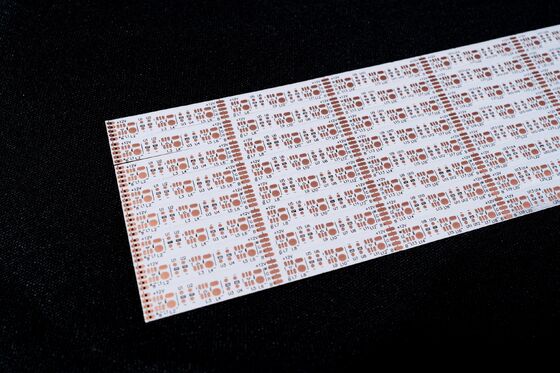

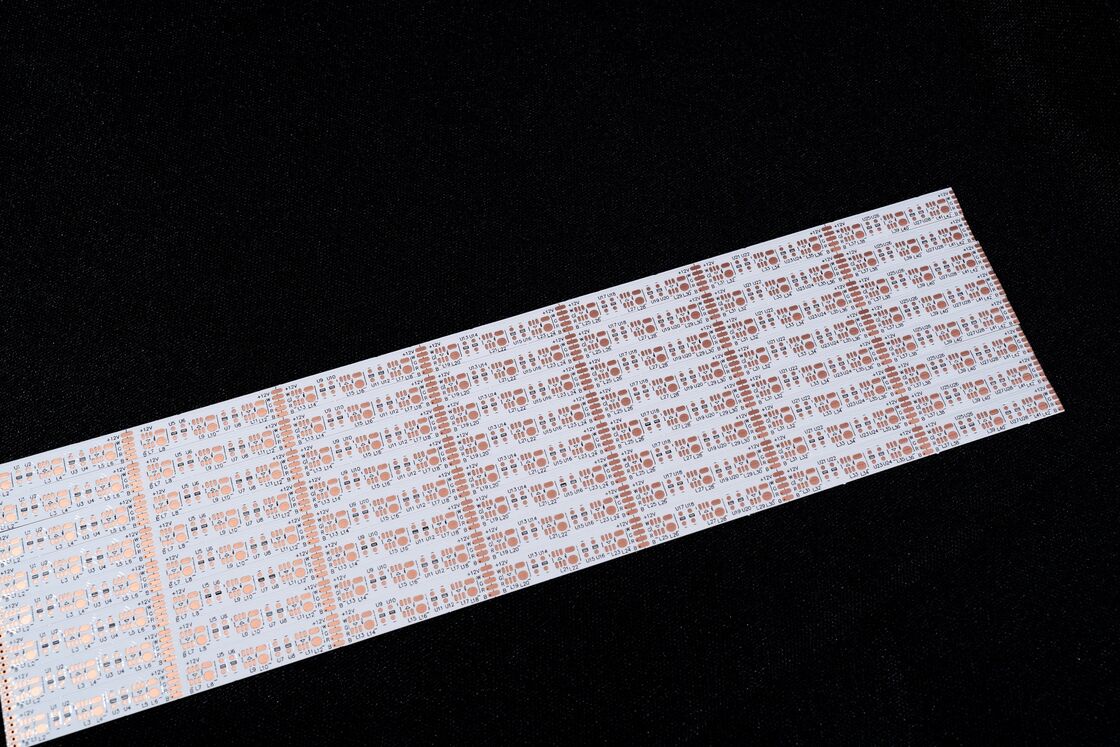

ภาพสินค้า

FPC LED 2 ชั้น พร้อม RGBW 4 ชิป - บอร์ดวงจรพิมพ์ยืดหยุ่นที่สามารถปรับแต่งได้ 0

FPC LED 2 ชั้น พร้อม RGBW 4 ชิป - บอร์ดวงจรพิมพ์ยืดหยุ่นที่สามารถปรับแต่งได้ 1

FPC LED 2 ชั้น พร้อม RGBW 4 ชิป - บอร์ดวงจรพิมพ์ยืดหยุ่นที่สามารถปรับแต่งได้ 2

FPC LED 2 ชั้น พร้อม RGBW 4 ชิป - บอร์ดวงจรพิมพ์ยืดหยุ่นที่สามารถปรับแต่งได้ 3

FPC LED 2 ชั้น พร้อม RGBW 4 ชิป - บอร์ดวงจรพิมพ์ยืดหยุ่นที่สามารถปรับแต่งได้ 4

FPC LED 2 ชั้น พร้อม RGBW 4 ชิป - บอร์ดวงจรพิมพ์ยืดหยุ่นที่สามารถปรับแต่งได้ 5

FPC LED 2 ชั้น พร้อม RGBW 4 ชิป - บอร์ดวงจรพิมพ์ยืดหยุ่นที่สามารถปรับแต่งได้ 6

FPC LED 2 ชั้น พร้อม RGBW 4 ชิป - บอร์ดวงจรพิมพ์ยืดหยุ่นที่สามารถปรับแต่งได้ 7

FPC LED 2 ชั้น พร้อม RGBW 4 ชิป - บอร์ดวงจรพิมพ์ยืดหยุ่นที่สามารถปรับแต่งได้ 8

FPC LED 2 ชั้น พร้อม RGBW 4 ชิป - บอร์ดวงจรพิมพ์ยืดหยุ่นที่สามารถปรับแต่งได้ 9

การรับรองและข้อตักเตือน

การรับรองระบบนานาชาติหลายระบบที่รับประกันความสอดคล้องกับมาตรฐานอุตสาหกรรมโลก
รูปภาพสินค้าเป็นของจริง โดยอาจมีการเปลี่ยนแปลงสีเล็ก ๆ เนื่องจากความแตกต่างในการสว่างและการแสดง
การอัพเดทและปรับปรุงผลิตภัณฑ์รายปี เพื่อให้สอดคล้องกับความต้องการทางเทคโนโลยีที่กําลังเกิด

ข้อมูลติดต่อ

สําหรับการแก้ไขที่กําหนดเอง หรือสอบถามเพิ่มเติม กรุณาติดต่อทีมงานขายมืออาชีพของเรา ผ่านการปรึกษาออนไลน์ หรืออีเมลเพื่อการสนับสนุนแบบรายละเอียด

GongDong HongQi Electronics Co., Ltd - พาร์ทเนอร์ที่เชื่อถือได้ของคุณสําหรับการแก้ไข FPC คุณภาพสูง ตั้งแต่ปี 2009
