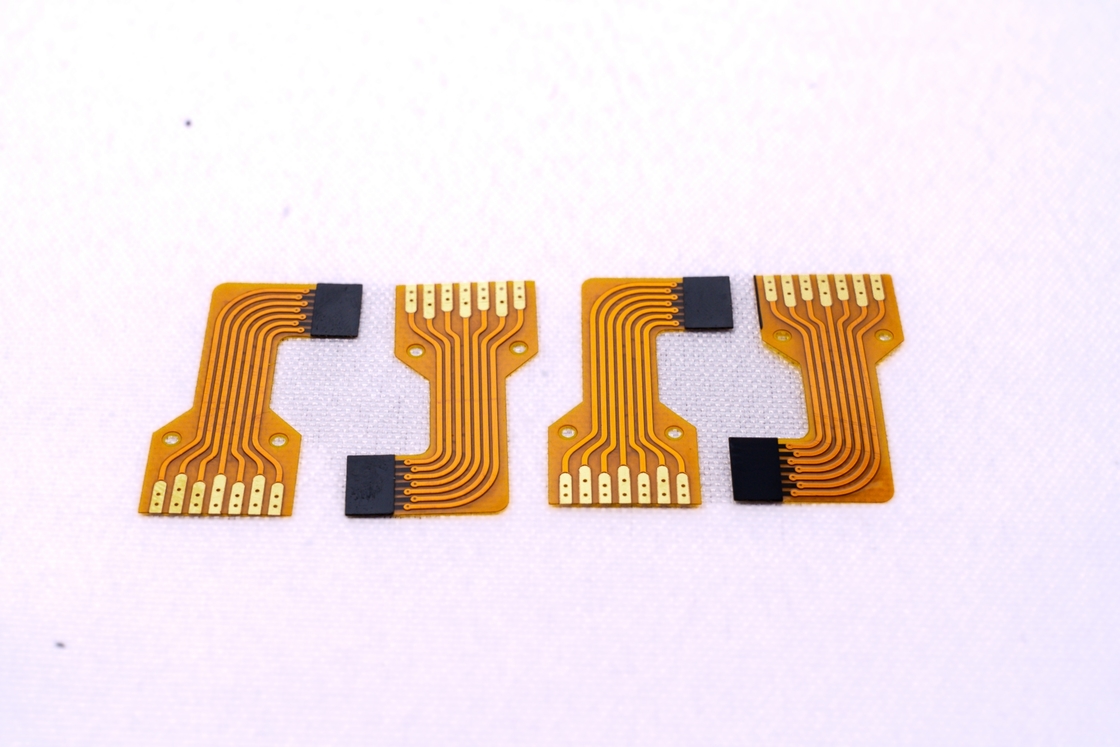

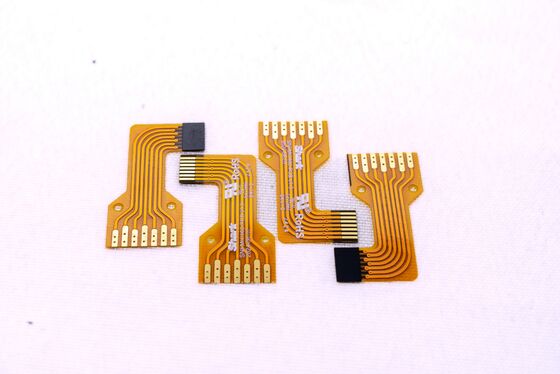

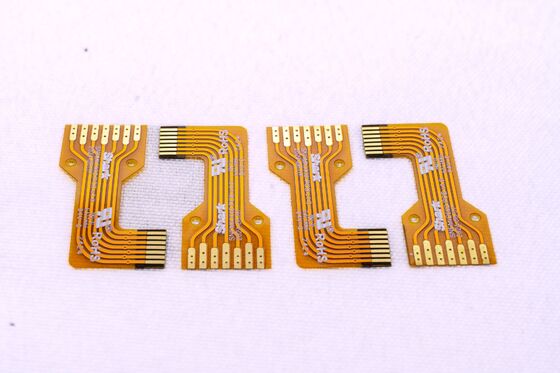

รายละเอียดสินค้า:

รุ่น: HQ006

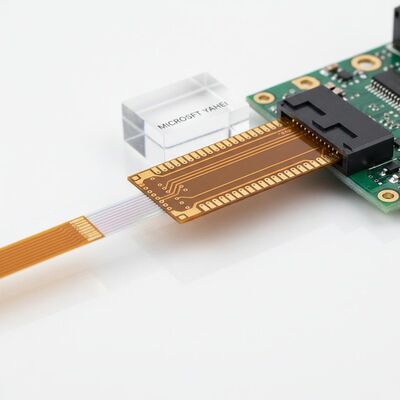

ชื่อ: เชื่อมต่อ Ribbon FPC

คุณสมบัติ:

• โครงสร้างฟิล์มสีเหลืองแบบสองด้าน
• เคลือบทอง
• การออกแบบบอร์ดสองชั้นคุณภาพสูง

ข้อมูลจำเพาะ:

• ปรับแต่งได้ตามความต้องการเฉพาะ (มีบริการปรับแต่งและผลิตตัวอย่าง)

พารามิเตอร์การออกแบบ FPC:

1. ความแม่นยำของขนาด:

• ขนาดสูงสุดสำหรับ FPC ที่มีความแม่นยำ: 240 มม. x 500 มม. (ความคลาดเคลื่อนสูงสุด 250 มม. x 500 มม.)
• ขนาดต่ำสุด: ไม่มีข้อจำกัด
• บอร์ดวัสดุม้วน: ความกว้างสูงสุด 240 มม. ความยาวสูงสุด 100 เมตร

2. ตัวเลือกชั้นบอร์ด:

• FPC ชั้นเดียว: เหมาะสำหรับการใช้งานวงจรอย่างง่าย เช่น การควบคุมอุตสาหกรรมและเครื่องมืออิเล็กทรอนิกส์
• FPC สองด้าน: มีฟอยล์ทองแดงสองชั้น, เพิ่มรูทะลุ และเส้นทางนำไฟฟ้า ทำให้เหมาะสำหรับการใช้งานขั้นสูงในอุปกรณ์พกพา, เครื่องมือยานยนต์ และผลิตภัณฑ์ที่คล้ายกัน

3. สีมาสก์บัดกรี:

• ตัวเลือกที่มี: สีเหลือง, สีดำ หรือสีขาว
• ฟิล์มสีเหลือง แนะนำสำหรับการใช้งานทั่วไปส่วนใหญ่ (เช่น ชุดสายเคเบิล)
• ฟิล์มสีดำ มักใช้ในการใช้งานระดับไฮเอนด์หรือไวต่อแสง (เช่น ยานยนต์, อุปกรณ์พกพา, จอแสดงผล LED)
• ฟิล์มสีขาวรวมถึงการเคลือบสะท้อนแสงเพิ่มเติมและเหมาะสำหรับผลิตภัณฑ์ที่ต้องการการสะท้อนแสง (เช่น โคมไฟ, อุปกรณ์ทางการแพทย์)

4. ตัวเลือกความหนาของฟอยล์ทองแดง:

• FPC ที่มีความแม่นยำ:
  • แผงเดียว: 18μm (0.5oz) หรือ 35μm (1oz)
  • บอร์ดสองชั้น: 12μm (0.33oz), 18μm (0.5oz) หรือ 35μm (1oz)
• FPC มาตรฐาน:
  • แผงเดียว: 18μm/25μm/35μm (1oz)/50μm
  • บอร์ดสองชั้น: ตัวเลือกต่างๆ ได้แก่ 18-25μm, 25-25μm, 35-35μm หรือ 35-70μm

5. ความกว้าง/ระยะห่างของเส้นขั้นต่ำ:

• แนะนำขั้นต่ำ 3mil สำหรับการใช้งานมาตรฐานเพื่อให้มั่นใจในความน่าเชื่อถือและลดอัตราข้อบกพร่อง

กระบวนการบริการ:

1. การให้คำปรึกษาและการสนับสนุนการออกแบบ:

   • ด้วยประสบการณ์กว่า 16 ปีในการออกแบบ, วิจัยและพัฒนา และการผลิต FPC เราให้บริการโซลูชันที่ปรับแต่ง, แบบร่างการออกแบบโดยละเอียด และการสนับสนุนทางเทคนิคเพื่อตอบสนองความต้องการเฉพาะของคุณ

2. การเสนอราคาและการสุ่มตัวอย่าง:

   • เสนอราคาที่แข่งขันได้สำหรับตัวอย่างหรือการสั่งซื้อจำนวนมากด้วยเทคโนโลยีและวัสดุขั้นสูง เราให้ความสำคัญกับประสิทธิภาพด้านต้นทุนในขณะที่รักษามาตรฐานคุณภาพสูง

3. ความสามารถในการผลิตขั้นสูง:

   • ติดตั้งอุปกรณ์การผลิตที่ทันสมัยจากเยอรมนี, ญี่ปุ่น และไต้หวัน
   • โรงงานขนาด 20,000 ตารางเมตรของเรามีพนักงานผู้เชี่ยวชาญกว่า 800 คน รวมถึงผู้เชี่ยวชาญด้านเทคนิคอาวุโส 50 คน เพื่อให้มั่นใจถึงประสิทธิภาพและความแม่นยำในการผลิตขนาดใหญ่

4. การออกแบบและวิศวกรรมที่ครอบคลุม:

   • ให้บริการโซลูชันแบบครบวงจร รวมถึงการผลิตพื้นผิว, การออกแบบสายไฟ, การพัฒนาหลักการ, การผลิตแม่พิมพ์, การแพตช์, การเสียบปลั๊ก และบริการตาข่ายเหล็ก
   • ความเชี่ยวชาญของเราได้รับการรับรองโดยใบรับรองระดับสากลมากมายและประสบการณ์ในอุตสาหกรรมที่ยาวนาน

5. การผลิตตัวอย่าง:

   • เชี่ยวชาญในการผลิตตัวอย่าง FPC พร้อมระยะเวลาดำเนินการที่รวดเร็ว: ตัวอย่างแผงสองด้านเสร็จสิ้นภายใน 5-7 วัน

ใบรับรองและเกียรติยศ

หมายเหตุ:
รูปภาพผลิตภัณฑ์ทั้งหมดเป็นตัวแทนที่แท้จริงของข้อเสนอของเรา
ในฐานะพันธมิตรที่ได้รับความไว้วางใจด้วยประสบการณ์ในอุตสาหกรรมกว่า 16 ปี เราเชี่ยวชาญในการนำเสนอโซลูชัน FPC แบบกำหนดเองคุณภาพสูงสำหรับการใช้งานที่หลากหลายทั่วโลก
