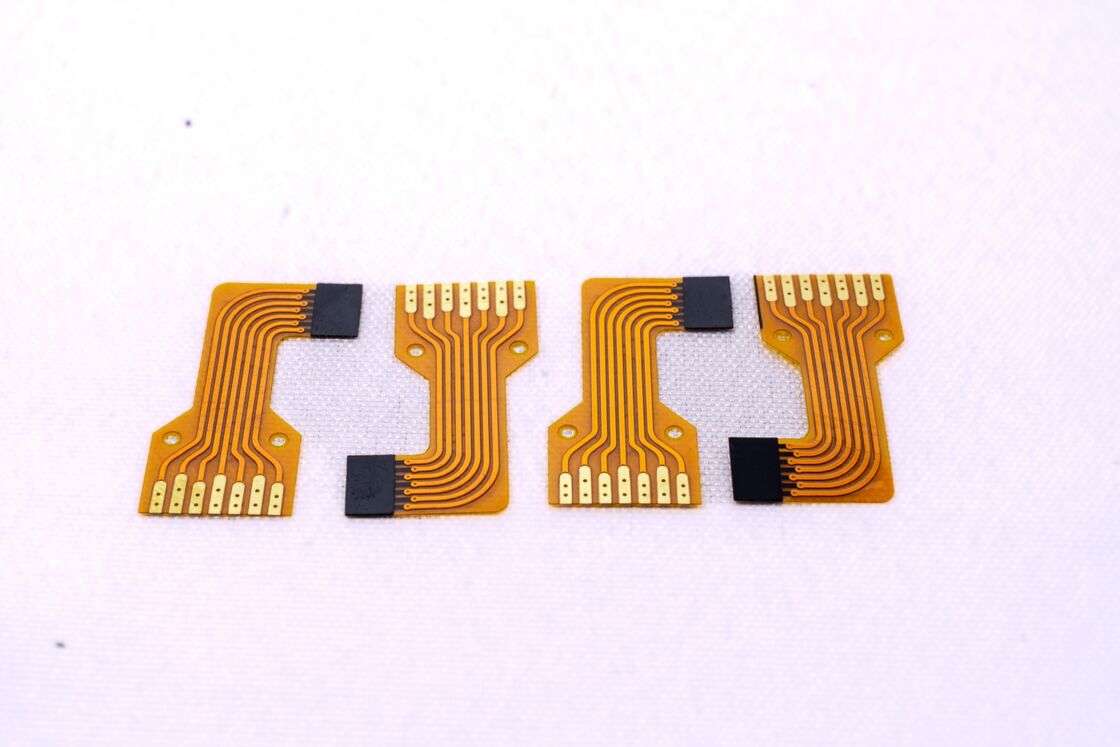

ตัวเชื่อมต่อ FPC เคลือบทองสองด้านที่ปรับแต่งได้สำหรับแอปพลิเคชัน Ribbon FPC

Name: ตัวเชื่อมต่อ FPC เคลือบทองสองด้านที่ปรับแต่งได้สำหรับแอปพลิเคชัน Ribbon FPC
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ006
Availability: InStock

ชื่อแบรนด์:	HONGQI
เลขรุ่น:	HQ006
MOQ:	500 ชิ้น
ราคา:	สามารถต่อรองได้
ระยะเวลาการจัดส่ง:	ต่อรองได้
เงื่อนไขการจ่ายเงิน:	แอล/C,D/พี,ที/ที

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

กวางดง, จีน

ได้รับการรับรอง:

UL E477885 IATF16949 GB/T13485

ขนาด:

ปรับแต่งได้

ความกว้าง:

5มม

ความยืดหยุ่น:

ยืดหยุ่นได้

ทองแดง:

1 ออนซ์

สี:

สีขาว

วิธีการตลาด:

โรงงานขายตรง

ประเภทสินค้า:

วงจรพิมพ์แบบยืดหยุ่น

อุณหภูมิในการทำงาน:

-20°ซ ถึง 60°ซ

ปัจจุบัน:

1เอ

ความหนาของฉนวน:

คณะกรรมการธรรมดา

ซิลค์สกรีน:

สีดำ

ความแข็งแกร่งทางกล:

ยืดหยุ่นได้

ความหนาของทองแดง:

1 ออนซ์

ระดับ IP:

IP65

บริการอื่นๆ:

รองรับบริการที่กำหนดเอง

รายละเอียดการบรรจุ:

บรรจุด้วยกล่องกระดาษแข็งที่แข็งแกร่ง

สามารถในการผลิต:

100,000 ชิ้นต่อเดือน

เน้น:

HDI PCB ribbon connector

FPC corner connector board

machine connecting PCB connector

คําอธิบายสินค้า

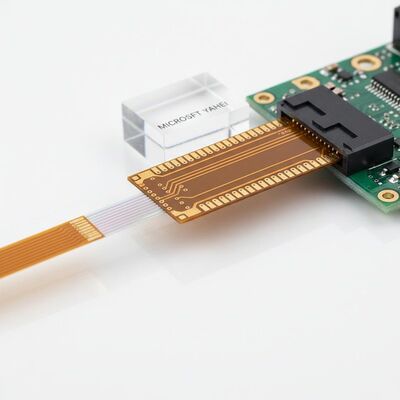

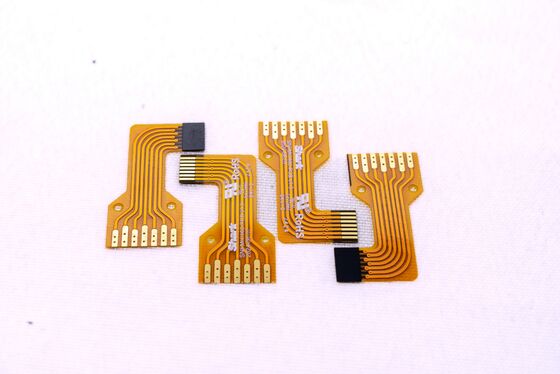

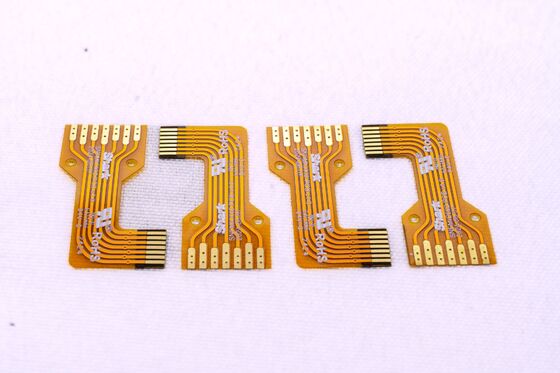

แผงเชื่อมต่อเครื่องจักร Hongqi - ตัวเชื่อมต่อมุม FPC แบบสายแพ

ภาพรวมผลิตภัณฑ์

รุ่น: HQ006

ชื่อ: ตัวเชื่อมต่อ FPC แบบสายแพ

คุณสมบัติหลัก

โครงสร้างฟิล์มสีเหลืองสองด้าน
การเคลือบทองเพื่อเพิ่มการนำไฟฟ้า
การออกแบบแผงสองชั้นคุณภาพสูง

ตัวเลือกการปรับแต่ง

สามารถปรับแต่งได้ตามความต้องการเฉพาะด้วยบริการที่กำหนดเองและการผลิตตัวอย่าง

พารามิเตอร์การออกแบบ FPC

ความแม่นยำของมิติ

ขนาดสูงสุดสำหรับ FPC ที่มีความแม่นยำ: 240 มม. x 500 มม. (ความคลาดเคลื่อนสูงสุด 250 มม. x 500 มม.)
ขนาดขั้นต่ำ: ไม่จำกัด
แผงม้วน: ความกว้างสูงสุด 240 มม., ความยาวสูงสุด 100 เมตร

ตัวเลือกชั้นแผง

FPC ชั้นเดียว: เหมาะสำหรับการใช้งานวงจรที่เรียบง่าย เช่น การควบคุมอุตสาหกรรมและเครื่องมือวัดอิเล็กทรอนิกส์
FPC สองชั้น: มีชั้นฟอยล์ทองแดงสองชั้น, รูเชื่อมต่อที่เพิ่มขึ้น, และเส้นทางนำไฟฟ้า, เหมาะสำหรับการใช้งานขั้นสูงในอุปกรณ์พกพาและเครื่องมือวัดยานยนต์

สีของหน้าบัดกรี

ตัวเลือกที่มี: เหลือง, ดำ, หรือขาว
ฟิล์มสีเหลือง แนะนำสำหรับการใช้งานทั่วไป (ชุดสายเคเบิล)
ฟิล์มสีดำ ใช้กันทั่วไปในการใช้งานระดับไฮเอนด์หรือไวต่อแสง (ยานยนต์, อุปกรณ์พกพา, จอแสดงผล LED)
ฟิล์มสีขาว มีการเคลือบสะท้อนแสงเพิ่มเติม, เหมาะสำหรับผลิตภัณฑ์ที่ต้องการการสะท้อนแสง (โคมไฟ, อุปกรณ์ทางการแพทย์)

ตัวเลือกความหนาของฟอยล์ทองแดง

ประเภทแผง	การกำหนดค่าชั้น	ตัวเลือกความหนา
FPC ที่มีความแม่นยำ	แผงเดี่ยว	18μm (0.5oz) หรือ 35μm (1oz)
FPC ที่มีความแม่นยำ	แผงสองชั้น	12μm (0.33oz), 18μm (0.5oz), หรือ 35μm (1oz)
FPC มาตรฐาน	แผงเดี่ยว	18μm/25μm/35μm (1oz)/50μm
FPC มาตรฐาน	แผงสองชั้น	18-25μm, 25-25μm, 35-35μm, หรือ 35-70μm

ความกว้าง/ระยะห่างของเส้นขั้นต่ำ

แนะนำขั้นต่ำ 3mil สำหรับการใช้งานมาตรฐานเพื่อให้มั่นใจในความน่าเชื่อถือและลดอัตราความบกพร่อง

กระบวนการบริการ

การให้คำปรึกษาและการสนับสนุนการออกแบบ: ประสบการณ์กว่า 16 ปีในการออกแบบ, วิจัยและพัฒนา, และการผลิต FPC พร้อมโซลูชันที่ปรับแต่งได้และการสนับสนุนทางเทคนิค
ใบเสนอราคาและการผลิตตัวอย่าง: ใบเสนอราคาที่แข่งขันได้สำหรับตัวอย่างหรือคำสั่งซื้อจำนวนมากด้วยเทคโนโลยีขั้นสูงและโซลูชันที่คุ้มค่า
ความสามารถในการผลิตขั้นสูง: อุปกรณ์ที่ทันสมัยจากเยอรมนี, ญี่ปุ่น, และไต้หวันในโรงงานขนาด 20,000 ตารางเมตรของเราพร้อมผู้เชี่ยวชาญกว่า 800 คน
การออกแบบและวิศวกรรมที่ครอบคลุม: โซลูชันแบบครบวงจร รวมถึงการผลิตซับสเตรต, การออกแบบสายไฟ, การผลิตแม่พิมพ์, และบริการตาข่ายเหล็ก
การผลิตตัวอย่าง: การผลิตตัวอย่าง FPC แบบพิเศษพร้อมระยะเวลาดำเนินการที่รวดเร็ว (ตัวอย่างแผงสองชั้นเสร็จสิ้นภายใน 5-7 วัน)

ใบรับรองและเกียรติยศ

รูปภาพผลิตภัณฑ์ทั้งหมดเป็นตัวแทนที่แท้จริงของข้อเสนอของเรา ในฐานะพันธมิตรที่เชื่อถือได้พร้อมประสบการณ์ในอุตสาหกรรมกว่า 16 ปี เราเชี่ยวชาญในการนำเสนอโซลูชัน FPC แบบกำหนดเองคุณภาพสูงสำหรับการใช้งานที่หลากหลายทั่วโลก.
