PCB แบบยืดหยุ่นชั้นสองชั้นที่มีระดับป้องกันไฟ V0 และความหนา 0.25mm±0.05 สําหรับแสง LED

PCB แบบยืดหยุ่นชั้นสองชั้นที่มีระดับป้องกันไฟ V0 และความหนา 0.25mm±0.05 สําหรับแสง LED

ชื่อแบรนด์:	HONGQI
เลขรุ่น:	HQ046
MOQ:	500 ชิ้น
ราคา:	สามารถต่อรองได้
ระยะเวลาการจัดส่ง:	โปร่ง
เงื่อนไขการจ่ายเงิน:	แอล/C,D/A,T/T

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

กวางดง, จีน

ได้รับการรับรอง:

UL E477885 IATF16949 GB/T13485

วัสดุฉนวน:

เรซินอินทรีย์

รายละเอียดการบรรจุ:

บรรจุด้วยกล่องกระดาษแข็งที่แข็งแกร่ง

สามารถในการผลิต:

100,000 ชิ้นต่อเดือน

เน้น:

FPCB ความยาวตามต้องการ

บอร์ดวงจรไฟฟ้า FPCB

จําหน่าย PCB อย่างมืออาชีพ FPCB

คําอธิบายสินค้า

ประกอบวงจรพิมพ์แบบยืดหยุ่นแผงวงจรสองชั้นขายตรงจากโรงงาน

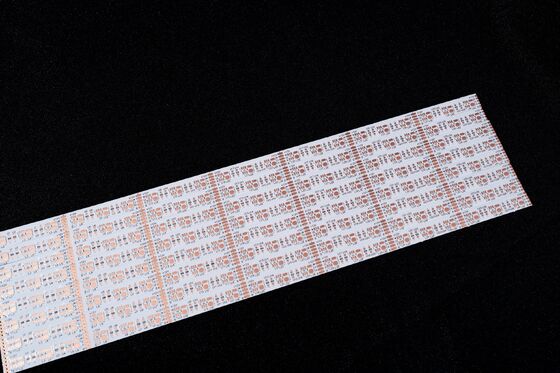

PCB แบบยืดหยุ่นชั้นสองชั้นที่มีระดับป้องกันไฟ V0 และความหนา 0.25mm±0.05 สําหรับแสง LED 0

รายละเอียดสินค้า:

รุ่นสินค้า: HQ046

ชื่อสินค้า: แถบไฟ LED FPC

คุณสมบัติของผลิตภัณฑ์: แผงวงจรสองชั้น ฟิล์มสีดำสองด้าน ข้อความสีดำ สารต้านอนุมูลอิสระ OSP บนพื้นผิว

ข้อมูลจำเพาะของผลิตภัณฑ์:

1. เราเป็นผู้ผลิต Pcb และ FPC ที่ยืดหยุ่น ตามความต้องการของคุณในการปรับแต่งความหนาของวัสดุและข้อกำหนดกระบวนการที่แตกต่างกัน แถบไฟ LED FPC, ความแม่นยำ FPC, แถบ LED สีสันสดใส FPC และแผงวงจร LED อื่น ๆ ที่มีความยืดหยุ่นด้วยด้านเดียว สองด้าน และหลายชั้น

2. มีความยืดหยุ่นและทนทานต่อการดัดงอได้ดี

โรงงานมีเครื่องทดสอบการดัดแบบมืออาชีพ วัสดุแต่ละชุดผ่านการทดสอบการดัดงอนับหมื่นครั้งก่อนการผลิตจำนวนมากเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์

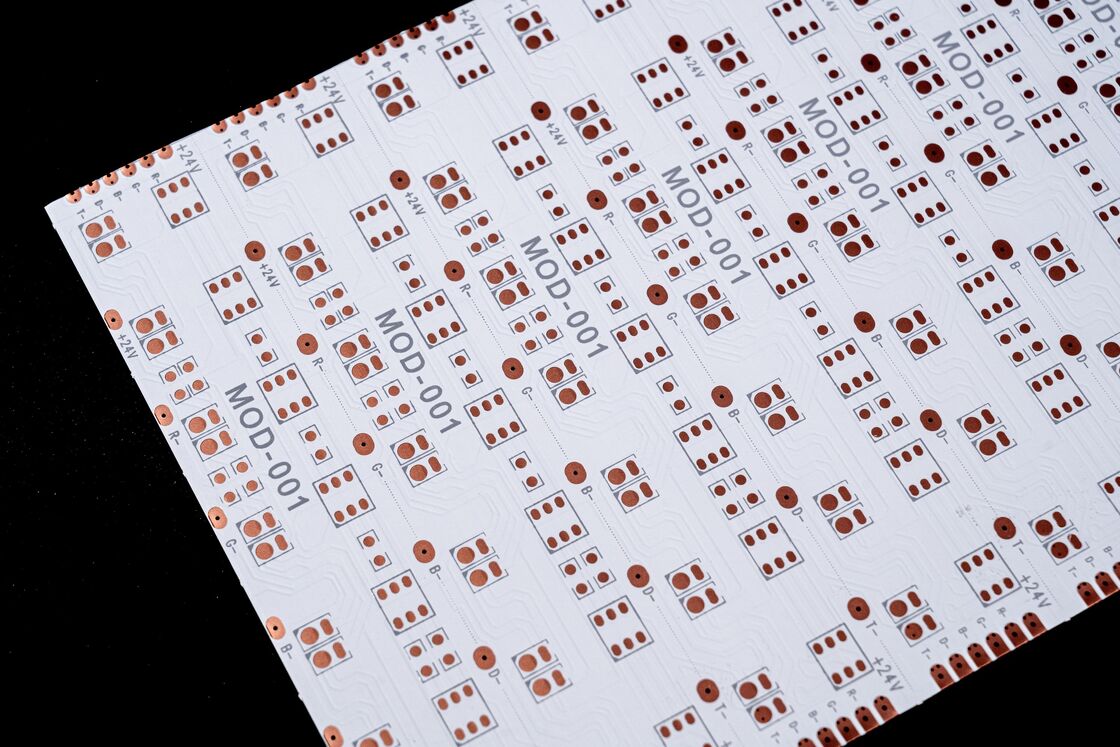

PCB แบบยืดหยุ่นชั้นสองชั้นที่มีระดับป้องกันไฟ V0 และความหนา 0.25mm±0.05 สําหรับแสง LED 1

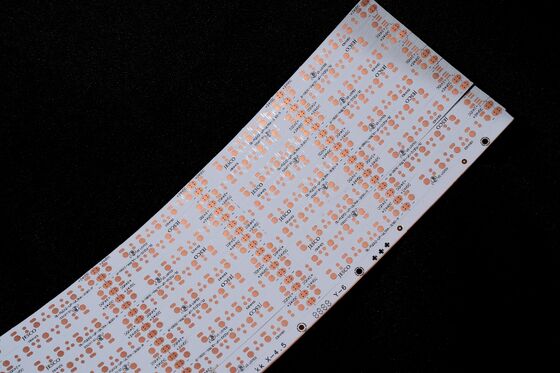

PCB แบบยืดหยุ่นชั้นสองชั้นที่มีระดับป้องกันไฟ V0 และความหนา 0.25mm±0.05 สําหรับแสง LED 2

PCB แบบยืดหยุ่นชั้นสองชั้นที่มีระดับป้องกันไฟ V0 และความหนา 0.25mm±0.05 สําหรับแสง LED 3

พารามิเตอร์การออกแบบ FPC

พารามิเตอร์ทางเทคนิคหลัก:

1. เกี่ยวกับขนาด:

FPC ที่แม่นยำ: ขนาดสูงสุดคือ 240X500 มม. (จำกัด 250X500 มม.) และไม่มีการจำกัดขนาดขั้นต่ำ แผ่นวัสดุม้วน : กว้างสูงสุด 240 ยาวสูงสุด 100 เมตร

2. จำนวนชั้นบนกระดาน

โครงสร้างบอร์ดชั้นเดียวนั้นเรียบง่ายและโดยทั่วไปใช้ในการควบคุมทางอุตสาหกรรม เครื่องมืออิเล็กทรอนิกส์ และสาขาอื่นๆ ที่มีวงจรที่ค่อนข้างเรียบง่าย
เมื่อเปรียบเทียบกับ FPC แบบชั้นเดียว บอร์ดสองด้านจะมีฟอยล์ทองแดงสองชั้น มีจุดแวะเพิ่มขึ้น และเกิดเส้นทางนำไฟฟ้า โดยทั่วไปจะใช้ในโทรศัพท์มือถือ เครื่องมือยานยนต์ และผลิตภัณฑ์อื่นๆ

3. สีหน้ากากประสาน

สีหน้ากากประสานของ FPC คือสีเหลือง สีดำ และสีขาว แนะนำให้ใช้ฟิล์มสีเหลือง สีเหลือง เหมาะกับผลิตภัณฑ์ส่วนใหญ่ เช่น ผลิตภัณฑ์เคเบิลต่างๆ ฟิล์มสีดำมักใช้ในผลิตภัณฑ์ระดับไฮเอนด์หรือดูดซับแสง เช่น รถยนต์ โทรศัพท์มือถือ จอแสดงผล LED ฯลฯ ฟิล์มสีขาวมีการเคลือบสีขาวเพิ่มเติมอีกชั้นหนึ่งเมื่อเทียบกับฟิล์มสีเหลือง และมักใช้ในผลิตภัณฑ์ที่ต้องการการสะท้อนแสง เช่น อุปกรณ์ติดตั้งไฟ จอแสดงผล LED ผลิตภัณฑ์เสริมความงามทางการแพทย์ เป็นต้น

4. ความหนาของฟอยล์ทองแดง

ตัวเลือกแผงเดี่ยว FPC ที่มีความแม่นยำ ได้แก่ 18um (0.5oz) และ 35um (1oz);
สามารถเลือกบอร์ด FPC สองชั้นที่มีความแม่นยำได้ตั้งแต่ 12um (0.33oz), 18um (0.5oz) และ 35um (1oz)
แผงเดียว FPC ธรรมดาสามารถเลือก 18um / 25um / 35um (1oz) / 50um;
บอร์ดสองชั้น FPC ธรรมดาสามารถเลือกได้ตั้งแต่ 18-25um, 25-25um, 35-35um หรือ 35-70um

5. ความกว้างบรรทัดขั้นต่ำ/ระยะห่างระหว่างบรรทัด

ภายใต้สถานการณ์ปกติ ยิ่งความยากลำบากน้อยลง อัตราข้อบกพร่องก็จะยิ่งสูงขึ้น และโดยทั่วไปแนะนำให้ใช้อย่างน้อย 3mil

PCB แบบยืดหยุ่นชั้นสองชั้นที่มีระดับป้องกันไฟ V0 และความหนา 0.25mm±0.05 สําหรับแสง LED 4

PCB แบบยืดหยุ่นชั้นสองชั้นที่มีระดับป้องกันไฟ V0 และความหนา 0.25mm±0.05 สําหรับแสง LED 5

PCB แบบยืดหยุ่นชั้นสองชั้นที่มีระดับป้องกันไฟ V0 และความหนา 0.25mm±0.05 สําหรับแสง LED 6

PCB แบบยืดหยุ่นชั้นสองชั้นที่มีระดับป้องกันไฟ V0 และความหนา 0.25mm±0.05 สําหรับแสง LED 7

PCB แบบยืดหยุ่นชั้นสองชั้นที่มีระดับป้องกันไฟ V0 และความหนา 0.25mm±0.05 สําหรับแสง LED 8

กระบวนการบริการ

1.การให้คำปรึกษา

16 ปีที่มุ่งเน้นไปที่การออกแบบแผงวงจรแบบยืดหยุ่น FPC และการผลิต R & D เพื่อให้ลูกค้าได้รับโซลูชันส่วนบุคคล ภาพวาดการออกแบบ การพัฒนาผลิตภัณฑ์ใหม่ และให้การสนับสนุนทางเทคนิคที่เกี่ยวข้อง

2.ข้อเสนอ

ตัวอย่างหรือใบเสนอราคาชุดเดียวกันของเทคโนโลยี วัสดุ เทคโนโลยีขั้นสูง สัมปทานราคา อย่างมากสำหรับลูกค้าเพื่อประหยัดต้นทุน

3.อาชีพ

บริษัทของเรามีเยอรมนี ญี่ปุ่น ไต้หวัน และภูมิภาคอื่นๆ ของอุปกรณ์ขั้นสูงและเทคโนโลยีการผลิต การผลิตระดับมืออาชีพ ขนาด โรงงานของเราครอบคลุมพื้นที่เกือบ 20,000 ตารางเมตร โดยมีพนักงานมากกว่า 800 คนและบุคลากรด้านเทคนิคอาวุโส 50 คน

4.การออกแบบ

ให้บริการโซลูชั่นแก่ลูกค้าเพื่อสรุปการรับรองระบบระหว่างประเทศจำนวนหนึ่ง สามารถให้บริการการผลิตพื้นผิว สายไฟ การออกแบบหลัก แม่พิมพ์ แพทช์ ปลั๊กอิน และบริการตาข่ายเหล็กแบบเปิดแบบครบวงจร 16 ปีของการตกตะกอนระดับมืออาชีพและทางเทคนิค คุ้มค่ากับทางเลือกและความไว้วางใจของคุณ

5. การทำตัวอย่าง

เราเชี่ยวชาญในบริการสร้างตัวอย่างและปรับแต่ง FPC บริษัทมีสายการผลิตเร่งด่วน เช่น ตัวอย่างแผงวงจรแบบยืดหยุ่นสามารถดำเนินการได้ภายใน 5-7 วัน

PCB แบบยืดหยุ่นชั้นสองชั้นที่มีระดับป้องกันไฟ V0 และความหนา 0.25mm±0.05 สําหรับแสง LED 9

PCB แบบยืดหยุ่นชั้นสองชั้นที่มีระดับป้องกันไฟ V0 และความหนา 0.25mm±0.05 สําหรับแสง LED 10

PCB แบบยืดหยุ่นชั้นสองชั้นที่มีระดับป้องกันไฟ V0 และความหนา 0.25mm±0.05 สําหรับแสง LED 11

PCB แบบยืดหยุ่นชั้นสองชั้นที่มีระดับป้องกันไฟ V0 และความหนา 0.25mm±0.05 สําหรับแสง LED 12

PCB แบบยืดหยุ่นชั้นสองชั้นที่มีระดับป้องกันไฟ V0 และความหนา 0.25mm±0.05 สําหรับแสง LED 14

ใบรับรองและเกียรตินิยม

PCB แบบยืดหยุ่นชั้นสองชั้นที่มีระดับป้องกันไฟ V0 และความหนา 0.25mm±0.05 สําหรับแสง LED 15

โปรดทราบ:

ภาพถ่ายทั้งหมดบนเว็บไซต์นี้เป็นของจริง เนื่องจากการเปลี่ยนแปลงของแสงและความละเอียดในการแสดงผล ภาพที่คุณเห็นอาจมีความคลาดเคลื่อนสีในระดับหนึ่ง GongDong HongQi เป็นผู้ผลิตแผงวงจรมืออาชีพที่มีประวัติยาวนาน 16 ปีในประเทศจีน ผลิตภัณฑ์ของเราได้รับการอัปเดตและอัปเกรดทุกปี และเราเชี่ยวชาญในบริการสร้างตัวอย่างและปรับแต่ง FPC ทุกประเภท หากคุณสนใจในผลิตภัณฑ์ของเรา โปรดบอกความต้องการของคุณ เราจะช่วยคุณในการจัดหาโซลูชันระดับมืออาชีพ การผลิตสารตั้งต้น การเดินสายไฟ การออกแบบหลัก แม่พิมพ์ แพทช์ ปลั๊กอิน และบริการแบบครบวงจรอื่น ๆ

โปรดติดต่อเราทางออนไลน์หรือส่งอีเมลถึงเราและเราจะให้บริการคุณแบบตัวต่อตัวจากทีมขายมืออาชีพของเราขอบคุณสำหรับเวลาของคุณ
