แผงวงจรพิมพ์ LED แบบยืดหยุ่นสองชั้นพร้อมสารต้านอนุมูลอิสระ OSP และระดับการป้องกันไฟ V0 สำหรับแถบ LED

แผงวงจรพิมพ์ LED แบบยืดหยุ่นสองชั้นพร้อมสารต้านอนุมูลอิสระ OSP และระดับการป้องกันไฟ V0 สำหรับแถบ LED

ชื่อแบรนด์:	HONGQI
เลขรุ่น:	HQ011
MOQ:	500 ชิ้น
ราคา:	สามารถต่อรองได้
ระยะเวลาการจัดส่ง:	โปร่ง
เงื่อนไขการจ่ายเงิน:	แอล/C,D/A,T/T

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

กวางดง, จีน

ได้รับการรับรอง:

UL E477885 IATF16949 GB/T13485

วัสดุฉนวน:

เรซินอินทรีย์

วัสดุพื้นฐาน:

ทองแดง

จำนวนเลเยอร์::

สองด้าน

ความหนาของชั้นฉนวน::

แผ่นบาง ๆ

เทคโนโลยีการประมวลผล:

ฟอยล์รีด

คุณสมบัติสารหน่วงไฟ::

ระดับป้องกันอัคคีภัย v0

ความหนาของแผ่น:

0.25 มม.±0.05

วิธีการตลาด:

โรงงานขายตรง

ฉนวนเรซิน:

โพลีอิไมด์เรซิน (PI)

ความหนาของฉนวน:

คณะกรรมการธรรมดา

บริการอื่นๆ:

รองรับบริการที่กำหนดเอง

ความแข็งแกร่งเชิงกล::

ยืดหยุ่นได้

ฟิลด์แอปพลิเคชัน:

ใช้ในอุปกรณ์การแพทย์ความงามและสุขภาพโทรศัพท์มือถือเครื่องมือยานยนต์และแสงไฟ LED การสื่อสารปัญญาประดิ

รายละเอียดการบรรจุ:

บรรจุด้วยกล่องกระดาษแข็งที่แข็งแกร่ง

สามารถในการผลิต:

100,000 ชิ้นต่อเดือน

เน้น:

FPCB ความแม่นยําสูง

FPCB ที่สามารถปรับแต่งได้

FPCB ที่ได้รับการรับรองจาก ISO 9001

คําอธิบายสินค้า

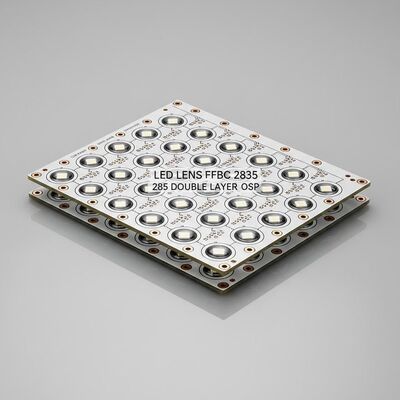

แผงวงจร FPCB เลนส์ LED พร้อมแผงวงจร Hotle

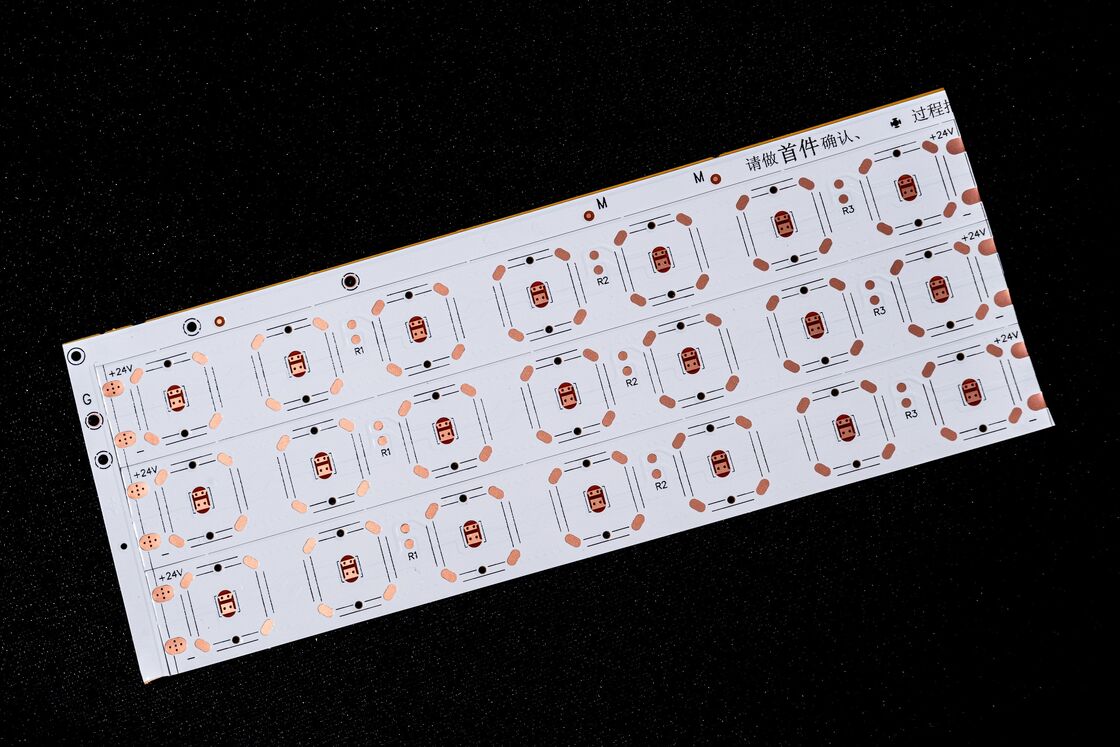

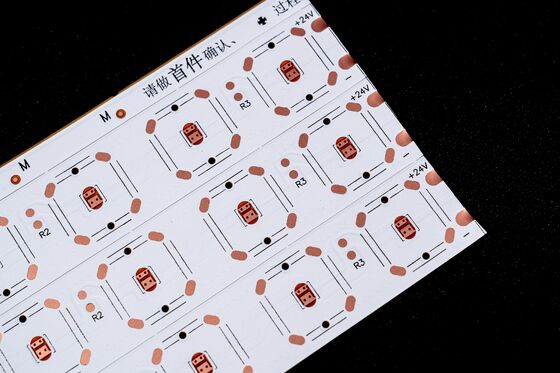

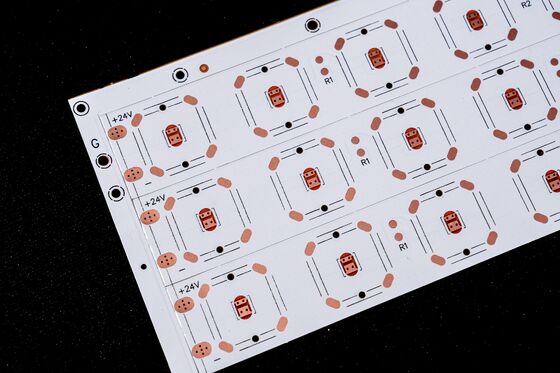

แผงวงจรเลนส์ LED 2835 โครงสร้างสองชั้น เคลือบฟิล์มสองด้าน กระดานไวท์บอร์ดพร้อมข้อความสีดำ และการบำบัดสารต้านอนุมูลอิสระ OSP

ภาพรวมผลิตภัณฑ์

แผงวงจร FPC แบบยืดหยุ่นไร้สายสำหรับแถบ LED - แผงสองชั้นพร้อมการเคลือบฟิล์มสองด้าน

ข้อมูลจำเพาะของผลิตภัณฑ์

รุ่น: HQ011

ชื่อผลิตภัณฑ์: แผงวงจร FPC แถบ LED สีสันสดใส

คุณสมบัติหลัก

โครงสร้างแผงสองชั้นพร้อมการเคลือบฟิล์มสองด้าน
กระดานไวท์บอร์ดพร้อมข้อความสีดำและการป้องกันสารต้านอนุมูลอิสระ OSP
ความหนาของวัสดุและข้อกำหนดกระบวนการที่ปรับแต่งได้
ความยืดหยุ่นที่ยอดเยี่ยมและความทนทานต่อการโค้งงอที่เหนือกว่า
การทดสอบการโค้งงอระดับมืออาชีพหลายหมื่นรอบก่อนการผลิตจำนวนมาก

พารามิเตอร์การออกแบบ FPC

ขนาด

FPC ความแม่นยำ: ขนาดสูงสุด 240×500 มม. (จำกัด 250×500 มม.) ไม่มีขีดจำกัดขนาดขั้นต่ำ
แผงม้วน: ความกว้างสูงสุด 240 มม. ความยาวสูงสุด 100 เมตร

ชั้นแผงวงจร

ประเภทชั้น	ลักษณะ	การใช้งาน
แผงชั้นเดียว	โครงสร้างเรียบง่าย	การควบคุมอุตสาหกรรม เครื่องมืออิเล็กทรอนิกส์ วงจรอย่างง่าย
แผงสองชั้น	ทองแดงฟอยล์สองชั้นพร้อมรูทะลุและเส้นทางนำไฟฟ้าที่เพิ่มขึ้น	โทรศัพท์มือถือ เครื่องมือยานยนต์ ผลิตภัณฑ์ขั้นสูง

สีของหน้ากากบัดกรี

สี	คุณสมบัติ	การใช้งาน
สีเหลือง	เหมาะสำหรับผลิตภัณฑ์ส่วนใหญ่	ผลิตภัณฑ์สายเคเบิลต่างๆ
สีดำ	ระดับไฮเอนด์ ดูดซับแสง	รถยนต์ โทรศัพท์มือถือ จอแสดงผล LED
สีขาว	เคลือบสีขาวเพิ่มเติมเพื่อการสะท้อนแสง	โคมไฟ จอแสดงผล LED ผลิตภัณฑ์ความงามทางการแพทย์

ความหนาของทองแดงฟอยล์

ประเภทแผงวงจร	ตัวเลือกความหนา
แผงเดี่ยว FPC ความแม่นยำ	18um (0.5oz), 35um (1oz)
แผงสองชั้น FPC ความแม่นยำ	12um (0.33oz), 18um (0.5oz), 35um (1oz)
แผงเดี่ยว FPC ทั่วไป	18um, 25um, 35um (1oz), 50um
แผงสองชั้น FPC ทั่วไป	18-25um, 25-25um, 35-35um, 35-70um

ความกว้างเส้น/ระยะห่างเส้นขั้นต่ำ

แนะนำขั้นต่ำ 3mil เพื่อประสิทธิภาพสูงสุดและลดอัตราข้อบกพร่อง

กระบวนการบริการ

การให้คำปรึกษา

16 ปีที่มุ่งเน้นการออกแบบ R&D และการผลิตแผงวงจรยืดหยุ่น FPC นำเสนอโซลูชันเฉพาะบุคคล แบบร่างการออกแบบ การพัฒนาผลิตภัณฑ์ใหม่ และการสนับสนุนทางเทคนิค

ใบเสนอราคา

ราคาที่แข่งขันได้สำหรับตัวอย่างหรือการผลิตเป็นชุดโดยใช้เทคโนโลยีและวัสดุขั้นสูง ช่วยประหยัดต้นทุนของลูกค้าได้อย่างมาก

การผลิตระดับมืออาชีพ

อุปกรณ์ขั้นสูงจากเยอรมนี ญี่ปุ่น และไต้หวัน การผลิตระดับมืออาชีพในปริมาณมากด้วยโรงงานขนาด 20,000 ตารางเมตร พนักงานกว่า 800 คน และบุคลากรด้านเทคนิคอาวุโสกว่า 50 คน

บริการออกแบบ

โซลูชันที่สมบูรณ์รวมถึงการผลิตซับสเตรต การเดินสาย การออกแบบหลักการ การสร้างแม่พิมพ์ SMT ส่วนประกอบแบบทะลุ และการเปิดสเตนซิล ประสบการณ์ทางเทคนิค 16 ปี

การทำตัวอย่าง

การทำตัวอย่าง FPC แบบพิเศษและการปรับแต่งด้วยสายการผลิตที่เร่งด่วน ตัวอย่างแผงวงจรยืดหยุ่นสองชั้นเสร็จสิ้นภายใน 5-7 วัน

ใบรับรองและเกียรติยศ

โปรดทราบ: รูปภาพทั้งหมดบนเว็บไซต์นี้เป็นของจริง ความแตกต่างของสีเล็กน้อยอาจเกิดขึ้นเนื่องจากแสง มุมการถ่ายภาพ และความละเอียดของจอแสดงผล GongDong HongQi เป็นผู้ผลิตแผงวงจรระดับมืออาชีพที่มีประสบการณ์ 16 ปีในประเทศจีน ผลิตภัณฑ์ของเราได้รับการปรับปรุงและอัปเกรดอย่างต่อเนื่องทุกปี เราเชี่ยวชาญในการทำตัวอย่าง FPC และบริการปรับแต่งทุกประเภท ติดต่อเราพร้อมข้อกำหนดของคุณสำหรับโซลูชันระดับมืออาชีพ รวมถึงการผลิตซับสเตรต การเดินสาย การออกแบบหลักการ การสร้างแม่พิมพ์ SMT และบริการส่วนประกอบแบบทะลุ
