PCB แผงวงจรพิมพ์ ประกอบแผงวงจรพิมพ์ LED Strip สองชั้น ระดับการป้องกันไฟ V0 และ PCB ยืดหยุ่นหนา 0.25 มม. สำหรับไฟ LED

PCB แผงวงจรพิมพ์ ประกอบแผงวงจรพิมพ์ LED Strip สองชั้น ระดับการป้องกันไฟ V0 และ PCB ยืดหยุ่นหนา 0.25 มม. สำหรับไฟ LED

ชื่อแบรนด์:	HONGQI
เลขรุ่น:	HQ011
MOQ:	100000 ชิ้น
Price:	สามารถต่อรองได้
ระยะเวลาการจัดส่ง:	โปร่ง
เงื่อนไขการจ่ายเงิน:	แอล/C,D/A,T/T

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

กวางดง, จีน

ได้รับการรับรอง:

UL E477885, ISO 9001

วัสดุฉนวน:

เรซินอินทรีย์

วัสดุพื้นฐาน:

ทองแดง

จำนวนเลเยอร์::

สองด้าน

ความหนาของชั้นฉนวน::

แผ่นบาง ๆ

เทคโนโลยีการประมวลผล:

ฟอยล์รีด

คุณสมบัติสารหน่วงไฟ::

ระดับป้องกันอัคคีภัย v0

ความหนาของแผ่น:

0.25 มม.±0.05

วิธีการตลาด:

โรงงานขายตรง

ฉนวนเรซิน:

โพลีอิไมด์เรซิน (PI)

ความหนาของฉนวน:

คณะกรรมการธรรมดา

บริการอื่นๆ:

รองรับบริการที่กำหนดเอง

ความแข็งแกร่งเชิงกล::

ยืดหยุ่นได้

ฟิลด์แอปพลิเคชัน:

ใช้ในอุปกรณ์การแพทย์ความงามและสุขภาพโทรศัพท์มือถือเครื่องมือยานยนต์และแสงไฟ LED การสื่อสารปัญญาประดิ

รายละเอียดการบรรจุ:

บรรจุด้วยกล่องกระดาษแข็งที่แข็งแกร่ง

สามารถในการผลิต:

100,000 ชิ้นต่อเดือน

เน้น:

PCB แบบยืดหยุ่นเคลื่อนที่

อิเล็กทรอนิกส์ที่ใส่ได้ PCB ที่ยืดหยุ่น

PCB นุ่มนวลในอุตสาหกรรมรถยนต์

คําอธิบายสินค้า

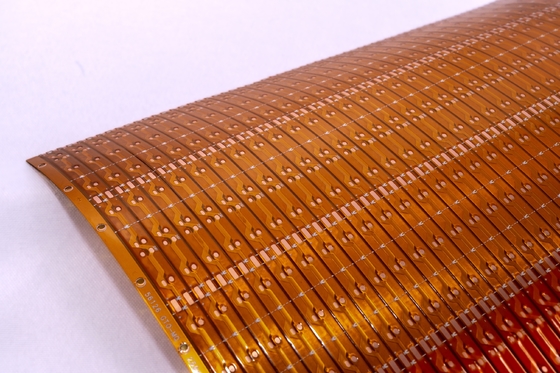

LED 2835 แบบไร้ตะกั่ว FPCB พร้อม 2835-60LEDs/M -24V-16 ตัวต้านทาน หรือม้วนไร้สาย

แผ่นวงจรยืดหยุ่นไร้สายสำหรับแถบ LED แผ่นสองชั้น เคลือบฟิล์มสองด้าน กระดานสีขาว

ข้อมูลจำเพาะของผลิตภัณฑ์

รุ่นผลิตภัณฑ์: HQ011

ชื่อผลิตภัณฑ์: แถบ LED สีสันสดใส FPC

คุณสมบัติผลิตภัณฑ์

โครงสร้างแผ่นสองชั้น
เคลือบฟิล์มสองด้าน
กระดานสีขาวพร้อมข้อความสีดำ
การบำบัดด้วยสารต้านอนุมูลอิสระ OSP
ความหนาของวัสดุและข้อกำหนดกระบวนการที่ปรับแต่งได้
ความยืดหยุ่นและความทนทานต่อการโค้งงอที่ยอดเยี่ยม
การทดสอบการโค้งงอระดับมืออาชีพหลายพันรอบก่อนการผลิตจำนวนมาก

พารามิเตอร์การออกแบบ FPC

ขนาด

FPC ความแม่นยำ: ขนาดสูงสุด 240*500 มม. (จำกัด 250*500 มม.) ไม่มีขีดจำกัดขนาดขั้นต่ำ กระดานม้วน: ความกว้างสูงสุด 240 มม. ความยาวสูงสุด 100 เมตร

ชั้นของแผ่นวงจร

แผ่นวงจรชั้นเดียว: โครงสร้างเรียบง่าย เหมาะสำหรับระบบควบคุมอุตสาหกรรม เครื่องมืออิเล็กทรอนิกส์ และสาขาอื่น ๆ ที่มีวงจรค่อนข้างง่าย
แผ่นวงจรสองด้าน: แผ่นทองแดงสองชั้นพร้อมรูทะลุและเส้นทางนำไฟฟ้าที่เพิ่มขึ้น เหมาะสำหรับโทรศัพท์มือถือ เครื่องมือรถยนต์ และผลิตภัณฑ์ขั้นสูงอื่น ๆ

สีของหน้าบัดกรี

สี	การใช้งาน
สีเหลือง	เหมาะสำหรับผลิตภัณฑ์ส่วนใหญ่ รวมถึงผลิตภัณฑ์สายเคเบิลต่างๆ
สีดำ	นิยมใช้ในผลิตภัณฑ์ระดับไฮเอนด์หรือผลิตภัณฑ์ที่ดูดซับแสง เช่น รถยนต์ โทรศัพท์มือถือ จอ LED
สีขาว	ใช้ในผลิตภัณฑ์ที่ต้องการการสะท้อนแสง เช่น โคมไฟ จอ LED ผลิตภัณฑ์ความงามทางการแพทย์

ความหนาของแผ่นทองแดง

ประเภทแผ่นวงจร	ตัวเลือกความหนาที่มี
FPC ความแม่นยำ แผงเดี่ยว	18um (0.5oz), 35um (1oz)
FPC ความแม่นยำ แผ่นสองชั้น	12um (0.33oz), 18um (0.5oz), 35um (1oz)
FPC ทั่วไป แผงเดี่ยว	18um, 25um, 35um (1oz), 50um
FPC ทั่วไป แผ่นสองชั้น	18-25um, 25-25um, 35-35um, 35-70um

ความกว้างเส้น/ระยะห่างเส้นขั้นต่ำ

โดยทั่วไปแนะนำให้ใช้ขั้นต่ำ 3mil ขนาดที่เล็กกว่าจะเพิ่มความยากและอัตราความผิดพลาด

กระบวนการบริการ

การให้คำปรึกษา

16 ปีที่มุ่งเน้นการออกแบบและพัฒนา R&D การผลิตแผ่นวงจรยืดหยุ่น FPC ให้โซลูชันเฉพาะบุคคล แบบร่างการออกแบบ การพัฒนาผลิตภัณฑ์ใหม่ และการสนับสนุนทางเทคนิค

ใบเสนอราคา

ใบเสนอราคาตัวอย่างหรือชุดด้วยเทคโนโลยีและวัสดุเดียวกัน เทคโนโลยีขั้นสูงพร้อมราคาที่แข่งขันได้เพื่อประหยัดต้นทุนลูกค้าได้อย่างมาก

การผลิตระดับมืออาชีพ

อุปกรณ์ขั้นสูงจากเยอรมนี ญี่ปุ่น ไต้หวัน และภูมิภาคอื่น ๆ การผลิตระดับมืออาชีพด้วยการดำเนินงานขนาดใหญ่ โรงงานครอบคลุมพื้นที่เกือบ 20,000 ตารางเมตร มีพนักงานกว่า 800 คน และบุคลากรด้านเทคนิคอาวุโส 50 คน

บริการออกแบบ

การรับรองระบบสากล บริการที่ครอบคลุม ได้แก่ การผลิตซับสเตรต การเดินสาย การออกแบบหลักการ การสร้างแม่พิมพ์ SMT การเสียบ และการเปิดสเตนซิล ประสบการณ์ทางเทคนิคระดับมืออาชีพ 16 ปี

การทำตัวอย่าง

บริการทำตัวอย่าง FPC และปรับแต่งแบบพิเศษ สายการผลิตเร่งด่วนพร้อมตัวอย่างแผ่นวงจรยืดหยุ่นสองชั้นเสร็จภายใน 5-7 วัน

ใบรับรองและเกียรติยศ

โปรดทราบ: รูปภาพทั้งหมดบนเว็บไซต์นี้เป็นของจริง อาจมีความคลาดเคลื่อนของสีเล็กน้อยเนื่องจากแสง มุมการถ่ายภาพ และความละเอียดของจอแสดงผลที่แตกต่างกัน GongDong HongQi เป็นผู้ผลิตแผ่นวงจรระดับมืออาชีพที่มีประวัติยาวนาน 16 ปีในประเทศจีน ผลิตภัณฑ์ของเราได้รับการอัปเดตและอัปเกรดเป็นประจำทุกปี เราเชี่ยวชาญในการทำตัวอย่าง FPC และบริการปรับแต่งทุกประเภท หากคุณสนใจ โปรดแบ่งปันความต้องการของคุณสำหรับโซลูชันระดับมืออาชีพ รวมถึงการผลิตซับสเตรต การเดินสาย การออกแบบหลักการ การสร้างแม่พิมพ์ SMT การเสียบ และบริการครบวงจรแบบครบวงจร ติดต่อเราทางออนไลน์หรือทางอีเมลเพื่อรับบริการแบบตัวต่อตัวจากทีมขายมืออาชีพของเรา
