วิธีการออกแบบบอร์ด PCB?
เราเป็นผู้ผลิตแผงวงจรพิมพ์แบบยืดหยุ่นระดับมืออาชีพ สามารถให้บริการแผงวงจรแบบยืดหยุ่น FPC, แผงวงจรพิมพ์แบบยืดหยุ่น FPC, แผงวงจรพิมพ์ HDI, แถบไฟ LED SMD, แถบ LED COB, การออกแบบบอร์ด PCB, หน้าจอแสดงผล LED แบบยืดหยุ่น, PCB อิเล็กทรอนิกส์, การประกอบแผงวงจรพิมพ์, การประกอบแผงวงจร และอื่นๆ

การออกแบบและผลิต PCB FPC แถบไฟ LED แบบกำหนดเอง แผงวงจรแบบยืดหยุ่นสำหรับ LED

รายละเอียดสินค้า:

รุ่นสินค้า:HQ033
ชื่อสินค้า:แถบไฟ LED FPC
คุณสมบัติของสินค้า: แผงวงจรสองชั้น, ฟิล์มสีขาวสองด้าน, ตัวอักษรสีขาว, สารต้านอนุมูลอิสระ OSP บนพื้นผิว

ข้อมูลจำเพาะของผลิตภัณฑ์:

1. เราเป็นผู้ผลิต Flexible Pcb และ FPC ตามความต้องการของคุณเพื่อปรับแต่งความหนาของวัสดุและความต้องการของกระบวนการที่แตกต่างกัน แถบไฟ LED FPC, FPC แม่นยำ, FPC แถบ LED หลากสี  และ แผงวงจรแบบยืดหยุ่น LED อื่นๆ แบบด้านเดียว, สองด้าน และหลายชั้น

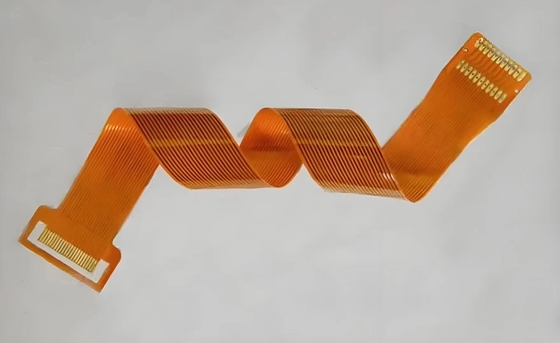

2. มีความยืดหยุ่นและทนทานต่อการโค้งงอได้ดี

โรงงานมีเครื่องทดสอบการโค้งงอระดับมืออาชีพ วัสดุแต่ละชุดผ่าน

การทดสอบการโค้งงอหลายหมื่นครั้งก่อนการผลิตจำนวนมาก เพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์

พารามิเตอร์การออกแบบ FPC

พารามิเตอร์ทางเทคนิคหลัก:

1. เกี่ยวกับ ขนาด:

FPC แม่นยำ: ขนาดสูงสุดคือ 240X500 มม. (จำกัด 250X500 มม.) และไม่มีข้อจำกัดเกี่ยวกับขนาดขั้นต่ำ บอร์ดวัสดุม้วน: ความกว้างสูงสุด 240 ความยาวสูงสุด 100 เมตร

2. จำนวน ของ ชั้นบนบอร์ด

• โครงสร้างบอร์ดชั้นเดียวเรียบง่ายและโดยทั่วไปใช้ในการควบคุมอุตสาหกรรม เครื่องมืออิเล็กทรอนิกส์ และสาขาอื่นๆ ที่มีวงจรค่อนข้างง่าย
• เมื่อเทียบกับ FPC ชั้นเดียว บอร์ดสองด้านมีฟอยล์ทองแดงสองชั้น เพิ่มรูผ่าน และสร้างเส้นทางนำไฟฟ้า โดยทั่วไปจะใช้ในโทรศัพท์มือถือ เครื่องมือยานยนต์ และผลิตภัณฑ์อื่นๆ

3. สี ของ

มาสก์ประสาน

สีมาสก์ประสานของ FPC ได้แก่ สีเหลือง สีดำ และสีขาว แนะนำให้ใช้สีเหลือง ฟิล์มสีเหลืองเหมาะสำหรับผลิตภัณฑ์ส่วนใหญ่ เช่น ผลิตภัณฑ์สายเคเบิลต่างๆ ฟิล์มสีดำมักใช้ในผลิตภัณฑ์ระดับไฮเอนด์หรือผลิตภัณฑ์ดูดซับแสง เช่น รถยนต์ โทรศัพท์มือถือ จอแสดงผล LED เป็นต้น ฟิล์มสีขาวมีชั้นเคลือบสีขาวเพิ่มเติมเมื่อเทียบกับฟิล์มสีเหลือง และมักใช้ในผลิตภัณฑ์ที่ต้องการการสะท้อนแสง เช่น โคมไฟ ไฟ LED จอแสดงผล LED ผลิตภัณฑ์ความงามทางการแพทย์ เป็นต้น

• 4. ความหนาของฟอยล์ทองแดง
• ตัวเลือกแผงเดียว FPC แม่นยำ ได้แก่ 18um (0.5oz) และ 35um (1oz);
• บอร์ดสองชั้น FPC แม่นยำสามารถเลือกได้ตั้งแต่ 12um (0.33oz), 18um (0.5oz) และ 35um (1oz)
• แผงเดียว FPC ทั่วไปสามารถเลือก 18um/25um/35um (1oz)/50um;

บอร์ดสองชั้น FPC ทั่วไปสามารถเลือกได้ตั้งแต่ 18-25um, 25-25um, 35-35um หรือ 35-70um

5. ความกว้าง/ระยะห่างของเส้นขั้นต่ำ

ภายใต้สถานการณ์ปกติ ยิ่งยากเท่าไหร่ อัตราข้อบกพร่องก็จะยิ่งสูงขึ้น และโดยทั่วไปแนะนำให้ใช้อย่างน้อย 3mil

กระบวนการบริการ

1. การให้คำปรึกษา

16 ปีที่มุ่งเน้นการออกแบบและ R & D การผลิตแผงวงจรแบบยืดหยุ่น FPC เพื่อให้ลูกค้าได้รับโซลูชันส่วนบุคคล ออกแบบภาพวาด พัฒนาผลิตภัณฑ์ใหม่ และให้การสนับสนุนทางเทคนิคที่เกี่ยวข้อง

2. ข้อเสนอ

ตัวอย่างหรือใบเสนอราคาจำนวนมากของเทคโนโลยี วัสดุ เทคโนโลยีขั้นสูงประเภทเดียวกัน ลดราคาอย่างมากสำหรับลูกค้าเพื่อประหยัดค่าใช้จ่าย

3. อาชีพ

บริษัทของเรามีอุปกรณ์และเทคโนโลยีการผลิตขั้นสูงจากเยอรมนี ญี่ปุ่น ไต้หวัน และภูมิภาคอื่นๆ การผลิตแบบมืออาชีพ ขนาด โรงงานของเราครอบคลุมพื้นที่เกือบ 20,000 ตารางเมตร มีพนักงานมากกว่า 800 คน และบุคลากรหลักทางเทคนิคอาวุโส 50 คน

4. การออกแบบ

ให้โซลูชันแก่ลูกค้าเพื่อสรุปการรับรองระบบสากลจำนวนหนึ่ง สามารถให้การผลิตพื้นผิว การเดินสาย การออกแบบหลักการ แม่พิมพ์ แพทช์ ปลั๊กอิน และบริการแบบครบวงจรของตาข่ายเหล็กเปิด 16 ปีของระดับมืออาชีพและเทคนิค การตกตะกอน สมควรได้รับทางเลือกและความไว้วางใจของคุณ

5. การทำตัวอย่าง

เราเชี่ยวชาญในการทำตัวอย่าง FPC และบริการปรับแต่ง บริษัทมีสายการผลิตแบบเร่งด่วน เช่น ตัวอย่างแผงคู่ของแผงวงจรแบบยืดหยุ่นสามารถทำได้ภายใน 5-7 วัน

ใบรับรองและเกียรติยศ

โปรดทราบ:

รูปภาพทั้งหมดบนเว็บไซต์นี้เป็นของจริง เนื่องจากมีการเปลี่ยนแปลงของแสง มุมการถ่ายภาพ และความละเอียดในการแสดงผล ภาพที่คุณเห็นอาจมีความคลาดเคลื่อนของสีในระดับหนึ่ง GongDong HongQi เป็นผู้ผลิตแผงวงจรระดับมืออาชีพที่มีประวัติ 16 ปีในประเทศจีน ผลิตภัณฑ์ของเราได้รับการปรับปรุงและอัปเกรดทุกปี และเราเชี่ยวชาญในการทำตัวอย่าง FPC และบริการปรับแต่งทุกชนิด หากคุณสนใจในผลิตภัณฑ์ของเรา โปรดแจ้งความต้องการของคุณให้เราทราบ เราจะช่วยคุณในการจัดหาโซลูชันระดับมืออาชีพ การผลิตพื้นผิว การเดินสาย การออกแบบหลักการ แม่พิมพ์ แพทช์ ปลั๊กอิน และอื่นๆ บริการแบบครบวงจรโปรดติดต่อเราทางออนไลน์หรือส่งอีเมลถึงเรา และเราจะให้บริการแบบตัวต่อตัวจากทีมขายมืออาชีพของเรา
