แผงวงจรอิเล็กทรอนิกส์ พีซีบี สำหรับผู้ผลิต LED Flexible PCB และ FPC

รายละเอียดสินค้า:

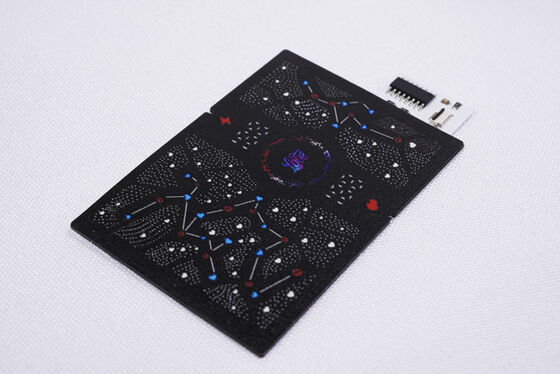

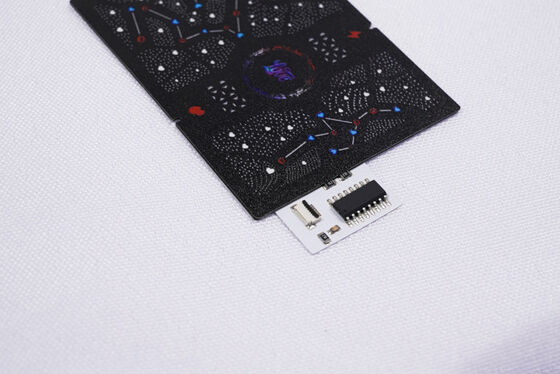

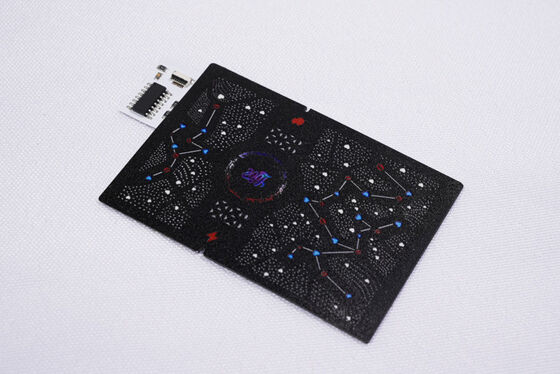

รุ่นสินค้า:HQ042
ชื่อสินค้า: Precision FPC
คุณสมบัติสินค้า: แผงวงจรสองชั้น เคลือบฟิล์มสีดำสองด้าน ตัวอักษรสีดำ เคลือบทองผิวหน้า

ข้อมูลจำเพาะของผลิตภัณฑ์:

1.เรา คือผู้ผลิต Flexible Pcb และ FPC สามารถปรับแต่งความหนาของวัสดุและข้อกำหนดกระบวนการต่างๆ ตามความต้องการของคุณสำหรับ LED light strip FPC, Precision FPC, Colorful LED strip FPC  และแผงวงจรยืดหยุ่น LED อื่นๆ แบบ ชั้นเดียว, สองชั้น และหลายชั้น

2.ความยืดหยุ่นและการทนทานต่อการโค้งงอที่ดี

โรงงานมีเครื่องทดสอบการโค้งงอระดับมืออาชีพ วัสดุทุกชุดผ่าน

การทดสอบการโค้งงอหลายหมื่นครั้งก่อนการผลิตจำนวนมากเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์

พารามิเตอร์การออกแบบ FPC

พารามิเตอร์ทางเทคนิคหลัก:

1.เกี่ยวกับ ขนาด:

Precision FPC: ขนาดสูงสุดคือ 240X500 มม. (ขีดจำกัด 250X500 มม.) และไม่มีขีดจำกัดสำหรับขนาดขั้นต่ำ แผงม้วน: ความกว้างสูงสุด 240 มม. ความยาวสูงสุด 100 เมตร

2. จำนวน ชั้นบนแผงวงจร โครงสร้างแผงวงจรชั้นเดียวมีความเรียบง่ายและมักใช้ในการควบคุมอุตสาหกรรม เครื่องมืออิเล็กทรอนิกส์ และสาขาอื่นๆ ที่มีวงจรค่อนข้างง่าย

• เมื่อเทียบกับ FPC ชั้นเดียว แผงสองด้านมีชั้นฟอยล์ทองแดงสองชั้น เพิ่มรูเชื่อมต่อ และสร้างเส้นทางการนำไฟฟ้า โดยทั่วไปจะใช้ในโทรศัพท์มือถือ เครื่องมือในรถยนต์ และผลิตภัณฑ์อื่นๆ
• 3. สี

ของ หน้าบัดกรี

สีของหน้าบัดกรีของ FPC มีสีเหลือง ดำ และขาว แนะนำให้ใช้สีเหลือง ฟิล์มสีเหลืองเหมาะสำหรับผลิตภัณฑ์ส่วนใหญ่ เช่น ผลิตภัณฑ์สายเคเบิลต่างๆ ฟิล์มสีดำมักใช้ในผลิตภัณฑ์ระดับไฮเอนด์หรือผลิตภัณฑ์ที่ดูดซับแสง เช่น รถยนต์ โทรศัพท์มือถือ จอแสดงผล LED เป็นต้น ฟิล์มสีขาวมีชั้นเคลือบสีขาวเพิ่มเติมเมื่อเทียบกับฟิล์มสีเหลือง และมักใช้ในผลิตภัณฑ์ที่ต้องการการสะท้อนแสง เช่น โคมไฟ จอแสดงผล LED ผลิตภัณฑ์ความงามทางการแพทย์ เป็นต้น

4. ความหนาของฟอยล์ทองแดง

• ตัวเลือกแผงเดี่ยว Precision FPC ได้แก่ 18um (0.5oz) และ 35um (1oz);
• แผงคู่ Precision FPC สามารถเลือกได้ตั้งแต่ 12um (0.33oz), 18um (0.5oz) และ 35um (1oz)
• แผงเดี่ยว FPC ทั่วไปสามารถเลือกได้ตั้งแต่ 18um/25um/35um (1oz)/50um;
• แผงคู่ FPC ทั่วไปสามารถเลือกได้ตั้งแต่ 18-25um, 25-25um, 35-35um หรือ 35-70um

5. ความกว้างเส้น/ระยะห่างเส้นขั้นต่ำ

ภายใต้สถานการณ์ปกติ ยิ่งเล็กยิ่งยาก อัตราความผิดพลาดก็จะสูงขึ้น และโดยทั่วไปแนะนำให้ใช้ขั้นต่ำ 3mil

กระบวนการให้บริการ

1.การให้คำปรึกษา

16 ปีที่มุ่งเน้นการออกแบบและพัฒนาผลิตแผงวงจรยืดหยุ่น FPC เพื่อนำเสนอโซลูชันเฉพาะบุคคลแก่ลูกค้า แบบร่างการออกแบบ พัฒนาผลิตภัณฑ์ใหม่ และให้การสนับสนุนทางเทคนิคที่เกี่ยวข้อง

2.การเสนอราคา

เสนอราคาตัวอย่างหรือการเสนอราคาแบบกลุ่มสำหรับเทคโนโลยี วัสดุ ประเภทเดียวกัน เทคโนโลยีขั้นสูง ส่วนลดราคา ช่วยประหยัดต้นทุนให้กับลูกค้าได้อย่างมาก

3.ความเป็นมืออาชีพ

บริษัทของเรามีอุปกรณ์และเทคโนโลยีการผลิตขั้นสูงจากเยอรมนี ญี่ปุ่น ไต้หวัน และภูมิภาคอื่นๆ การผลิตระดับมืออาชีพ ขนาด โรงงานของเราครอบคลุมพื้นที่เกือบ 20,000 ตารางเมตร มีพนักงานมากกว่า 800 คน และบุคลากรหลักด้านเทคนิคอาวุโส 50 คน

4.การออกแบบ

นำเสนอโซลูชันแก่ลูกค้าเพื่อสรุปการรับรองระบบสากลหลายรายการ สามารถให้บริการผลิตซับสเตรต การเดินสาย การออกแบบหลักการ แม่พิมพ์ การแปะ การเสียบ และการเปิดตาข่ายเหล็กแบบครบวงจร การสะสมระดับมืออาชีพและเทคนิค 16 ปี คุ้มค่าแก่การเลือกและไว้วางใจของคุณ

5.การทำตัวอย่าง

เราเชี่ยวชาญในการทำตัวอย่าง FPC และบริการปรับแต่ง บริษัทมีสายการผลิตเร่งด่วน เช่น ตัวอย่างแผงคู่ของแผงวงจรยืดหยุ่นสามารถเสร็จสิ้นได้ภายใน 5-7 วัน

ใบรับรองและเกียรติยศ

โปรดทราบ:

รูปภาพทั้งหมดบนเว็บไซต์นี้เป็นของจริง เนื่องจากแสง มุมการถ่ายทำ และความละเอียดของจอแสดงผลที่เปลี่ยนแปลงไป รูปภาพที่คุณเห็นอาจมีความคลาดเคลื่อนของสีบางส่วน GongDong HongQi เป็นผู้ผลิตแผงวงจรระดับมืออาชีพที่มีประวัติยาวนาน 16 ปีในประเทศจีน ผลิตภัณฑ์ของเราได้รับการอัปเดตและอัปเกรดทุกปี และเราเชี่ยวชาญในการทำตัวอย่าง FPC และบริการปรับแต่งทุกประเภท หากคุณสนใจในผลิตภัณฑ์ของเรา โปรดแจ้งความต้องการของคุณ เราจะช่วยคุณในการนำเสนอโซลูชันระดับมืออาชีพ การผลิตซับสเตรต การเดินสาย การออกแบบหลักการ แม่พิมพ์ การแปะ การเสียบ และบริการแบบครบวงจรอื่นๆ

โปรดติดต่อเราทางออนไลน์หรือส่งอีเมลถึงเราและเราจะให้บริการแบบตัวต่อตัวจากทีมขายมืออาชีพของเราขอบคุณสำหรับเวลาของคุณ
