วิธีออกแบบแผงวงจร PCB?

เราเป็นผู้ผลิตแผงวงจรพิมพ์แบบยืดหยุ่นมืออาชีพ สามารถจัดหาแผงวงจรแบบยืดหยุ่น FPC, วงจรพิมพ์แบบยืดหยุ่น FPC, แผงวงจรพิมพ์ HDI, แถบไฟ LED SMD, แถบไฟ LED COB, การออกแบบแผงวงจร PCB, หน้าจอแสดงผล LED แบบยืดหยุ่น, PCB อิเล็กทรอนิกส์, การประกอบวงจรพิมพ์, การประกอบแผงวงจร และอื่นๆ

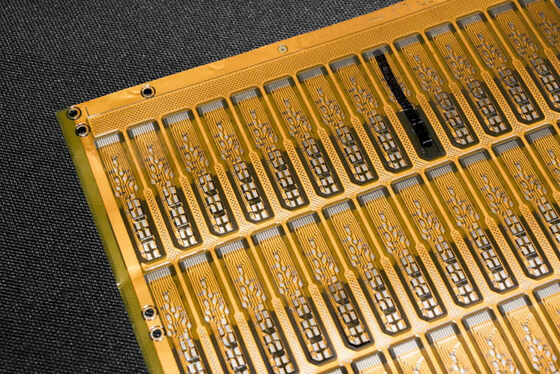

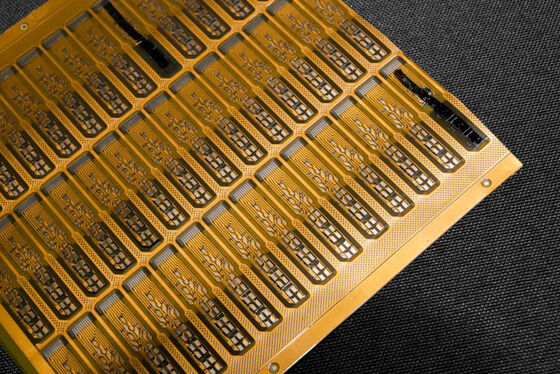

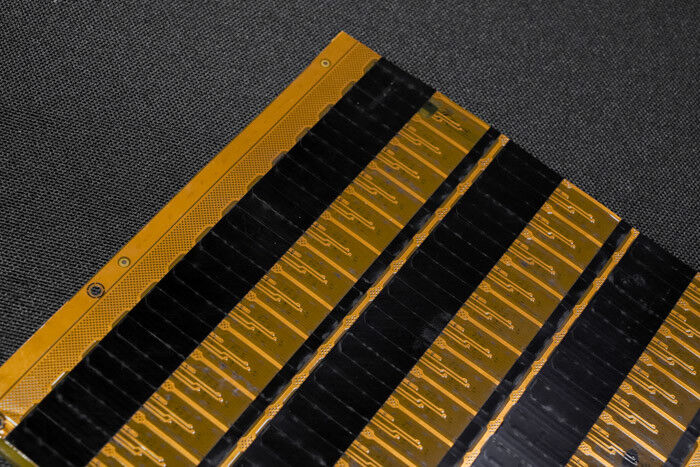

การประกอบแผงวงจรพิมพ์เคลือบทองแบบสองหน้า FPC ความแม่นยำแบบกำหนดเอง

รายละเอียดสินค้า:

รุ่นสินค้า: HQ044
ชื่อสินค้า: Precision FPC
คุณสมบัติสินค้า: แผงวงจรสองชั้น, ฟิล์มสีเหลืองสองหน้า, ตัวอักษรสีขาว, เคลือบทองพื้นผิว

ข้อมูลจำเพาะของผลิตภัณฑ์:

1. เราเป็นผู้ผลิต Flexible Pcb และ FPC ตามความต้องการของคุณเพื่อปรับแต่งความหนาของวัสดุและข้อกำหนดกระบวนการที่แตกต่างกันสำหรับแถบไฟ LED FPC, Precision FPC, แถบ LED สีสันสดใส FPC และแผงวงจรยืดหยุ่น LED อื่นๆ แบบชั้นเดียว, สองชั้น และหลายชั้น

2. ความยืดหยุ่นที่ดีและความทนทานต่อการโค้งงอ

โรงงานมีเครื่องทดสอบการโค้งงอระดับมืออาชีพ วัสดุแต่ละชุดผ่านการทดสอบการโค้งงอหลายหมื่นครั้งก่อนการผลิตจำนวนมากเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์

พารามิเตอร์การออกแบบ FPC

พารามิเตอร์ทางเทคนิคหลัก:

1. เกี่ยวกับขนาด:

Precision FPC: ขนาดสูงสุดคือ 240X500 มม. (จำกัด 250X500 มม.) และไม่มีข้อจำกัดสำหรับขนาดขั้นต่ำ แผงม้วน: ความกว้างสูงสุด 240 มม. ความยาวสูงสุด 100 เมตร

2. จำนวนชั้นบนแผงวงจร

• โครงสร้างแผงวงจรชั้นเดียวมีความเรียบง่ายและโดยทั่วไปใช้ในการควบคุมอุตสาหกรรม เครื่องมืออิเล็กทรอนิกส์ และสาขาอื่นๆ ที่มีวงจรค่อนข้างง่าย
• เมื่อเทียบกับ FPC ชั้นเดียว แผงสองหน้ามีชั้นฟอยล์ทองแดงสองชั้น เพิ่มรูผ่าน และสร้างเส้นทางการนำไฟฟ้า โดยทั่วไปจะใช้ในโทรศัพท์มือถือ เครื่องมือในรถยนต์ และผลิตภัณฑ์อื่นๆ

3. สีของหน้าบัดกรี

สีของหน้าบัดกรีของ FPC มีสีเหลือง ดำ และขาว แนะนำให้ใช้สีเหลือง ฟิล์มสีเหลืองเหมาะสำหรับผลิตภัณฑ์ส่วนใหญ่ เช่น ผลิตภัณฑ์สายเคเบิลต่างๆ ฟิล์มสีดำมักใช้ในผลิตภัณฑ์ระดับไฮเอนด์หรือผลิตภัณฑ์ที่ดูดซับแสง เช่น รถยนต์ โทรศัพท์มือถือ จอแสดงผล LED ฯลฯ ฟิล์มสีขาวมีชั้นเคลือบสีขาวเพิ่มเติมเมื่อเทียบกับฟิล์มสีเหลือง และมักใช้ในผลิตภัณฑ์ที่ต้องการการสะท้อนแสง เช่น โคมไฟ จอแสดงผล LED ผลิตภัณฑ์ความงามทางการแพทย์ ฯลฯ

4. ความหนาของฟอยล์ทองแดง

• ตัวเลือกแผงเดี่ยว Precision FPC ได้แก่ 18um (0.5oz) และ 35um (1oz);
• แผงสองหน้า Precision FPC สามารถเลือกได้ตั้งแต่ 12um (0.33oz), 18um (0.5oz) และ 35um (1oz)
• แผงเดี่ยว Ordinary FPC สามารถเลือกได้ตั้งแต่ 18um/25um/35um (1oz)/50um;
• แผงสองหน้า Ordinary FPC สามารถเลือกได้ตั้งแต่ 18-25um, 25-25um, 35-35um หรือ 35-70um

5. ความกว้างเส้น/ระยะห่างเส้นขั้นต่ำ

ภายใต้สถานการณ์ปกติ ความยากยิ่งน้อย อัตราความผิดพลาดก็ยิ่งสูง และโดยทั่วไปแนะนำให้ใช้ขั้นต่ำ 3mil

กระบวนการบริการ

1. การให้คำปรึกษา

   16 ปี มุ่งเน้นการออกแบบและพัฒนาผลิตแผงวงจรพิมพ์แบบยืดหยุ่น FPC เพื่อนำเสนอโซลูชันเฉพาะบุคคลแก่ลูกค้า แบบร่างการออกแบบ พัฒนาผลิตภัณฑ์ใหม่ และให้การสนับสนุนทางเทคนิคที่เกี่ยวข้อง

2. เสนอราคา

   เสนอราคาตัวอย่างหรือชุดเทคโนโลยีประเภทเดียวกัน วัสดุ เทคโนโลยีขั้นสูง ส่วนลดราคา ช่วยลูกค้าประหยัดต้นทุนได้อย่างมาก

3. ความเป็นมืออาชีพ

   บริษัทของเรามีอุปกรณ์และเทคโนโลยีการผลิตขั้นสูงจากเยอรมนี ญี่ปุ่น ไต้หวัน และภูมิภาคอื่นๆ การผลิตระดับมืออาชีพ ขนาด โรงงานของเราครอบคลุมพื้นที่เกือบ 20,000 ตารางเมตร มีพนักงานมากกว่า 800 คน และบุคลากรหลักด้านเทคนิคอาวุโส 50 คน

4. การออกแบบ

   นำเสนอโซลูชันแก่ลูกค้าเพื่อสรุปการรับรองระบบสากลหลายรายการ สามารถให้บริการการผลิตซับสเตรต การเดินสาย การออกแบบหลักการ แม่พิมพ์ การแปะ การเสียบ และการเปิดตาข่ายเหล็กแบบครบวงจร การสะสมระดับมืออาชีพและเทคนิค 16 ปี คุ้มค่าแก่การเลือกและความไว้วางใจของคุณ

5. การทำตัวอย่าง

   เราเชี่ยวชาญในบริการทำตัวอย่างและปรับแต่ง FPC บริษัทมีสายการผลิตเร่งด่วน เช่น ตัวอย่างแผงวงจรสองหน้าแบบยืดหยุ่นสามารถเสร็จสิ้นได้ภายใน 5-7 วัน

ใบรับรองและเกียรติยศ

โปรดทราบ:

รูปภาพทั้งหมดบนเว็บไซต์นี้เป็นของจริง เนื่องจากแสง มุมการถ่ายทำ และความละเอียดของจอแสดงผล รูปภาพที่คุณเห็นอาจมีความคลาดเคลื่อนของสีบางส่วน GongDong HongQi เป็นผู้ผลิตแผงวงจรระดับมืออาชีพที่มีประวัติยาวนาน 16 ปีในประเทศจีน ผลิตภัณฑ์ของเราได้รับการอัปเดตและอัปเกรดทุกปี และเราเชี่ยวชาญในบริการทำตัวอย่างและปรับแต่ง FPC ทุกประเภท หากคุณสนใจในผลิตภัณฑ์ของเรา โปรดแจ้งความต้องการของคุณ เราจะช่วยคุณในการนำเสนอโซลูชันระดับมืออาชีพ การผลิตซับสเตรต การเดินสาย การออกแบบหลักการ แม่พิมพ์ การแปะ และบริการแบบครบวงจรอื่นๆ

โปรดติดต่อเราทางออนไลน์หรือส่งอีเมลถึงเรา และเราจะให้บริการแบบตัวต่อตัวจากทีมขายมืออาชีพของเรา ขอขอบคุณสำหรับเวลาของคุณ
