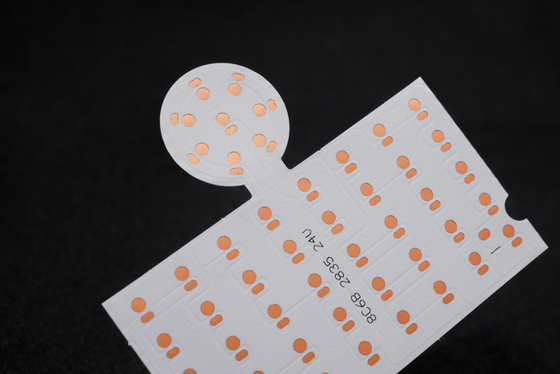

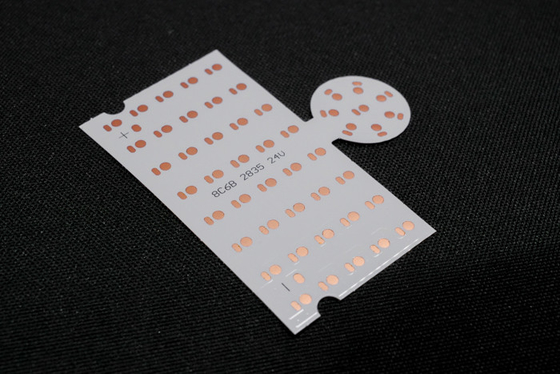

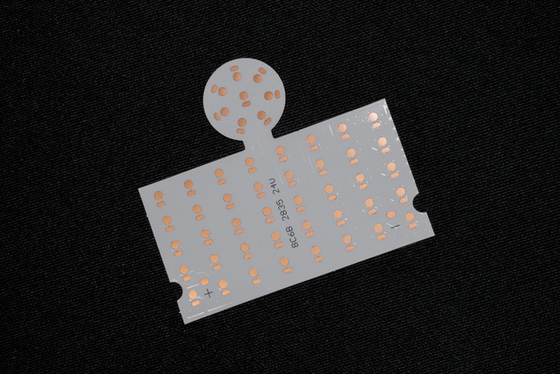

หลอดไฟ LED FPC ประกอบแผงวงจรพิมพ์สำหรับการสนับสนุน LED บริการที่กำหนดเอง

รายละเอียดสินค้า:
รุ่นสินค้า:HQ037
ชื่อสินค้า: หลอดไฟ LED FPC
คุณลักษณะของผลิตภัณฑ์: แผงวงจรสองชั้น, ฟิล์มสีขาวสองด้าน, ข้อความสีขาว, สารต้านอนุมูลอิสระ OSP

ข้อมูลจำเพาะของผลิตภัณฑ์:
1. เราเป็นผู้ผลิต Pcb และ FPC แบบยืดหยุ่น ตามความต้องการของคุณในการปรับแต่งความหนาของวัสดุและข้อกำหนดกระบวนการที่แตกต่างกัน แถบไฟ LED FPC, ความแม่นยำ FPC, แถบ LED สีสันสดใส FPC และแผงวงจร LED อื่น ๆ ที่มีความยืดหยุ่นพร้อมด้านเดียว สองด้าน และหลายชั้น
2. มีความยืดหยุ่นและทนทานต่อการดัดงอได้ดี
โรงงานมีเครื่องทดสอบการดัดแบบมืออาชีพโดยใช้วัสดุแต่ละชุดผ่าน
การทดสอบการดัดงอนับหมื่นครั้งก่อนการผลิตจำนวนมากเพื่อรับประกันคุณภาพของผลิตภัณฑ์

พารามิเตอร์การออกแบบ FPC

พารามิเตอร์ทางเทคนิคหลัก:

1. เกี่ยวกับขนาด:
   FPC ที่แม่นยำ: ขนาดสูงสุดคือ 240X500 มม. (จำกัด 250X500 มม.) และไม่มีการจำกัดขนาดขั้นต่ำ แผ่นวัสดุม้วน : กว้างสูงสุด 240 ยาวสูงสุด 100 เมตร

2. จำนวนชั้นบนกระดาน

   • โครงสร้างบอร์ดชั้นเดียวนั้นเรียบง่ายและโดยทั่วไปใช้ในการควบคุมทางอุตสาหกรรม เครื่องมืออิเล็กทรอนิกส์ และสาขาอื่นๆ ที่มีวงจรที่ค่อนข้างเรียบง่าย
   • เมื่อเปรียบเทียบกับ FPC แบบชั้นเดียว บอร์ดสองด้านจะมีฟอยล์ทองแดงสองชั้น มีจุดแวะเพิ่มขึ้น และเกิดเส้นทางนำไฟฟ้า โดยทั่วไปจะใช้ในโทรศัพท์มือถือ เครื่องมือยานยนต์ และผลิตภัณฑ์อื่นๆ

3. สีหน้ากากประสาน

   • สีหน้ากากประสานของ FPC คือสีเหลือง สีดำ และสีขาว แนะนำให้ใช้ฟิล์มสีเหลือง สีเหลือง เหมาะกับผลิตภัณฑ์ส่วนใหญ่ เช่น ผลิตภัณฑ์เคเบิลต่างๆ ฟิล์มสีดำมักใช้ในผลิตภัณฑ์ระดับไฮเอนด์หรือดูดซับแสง เช่น รถยนต์ โทรศัพท์มือถือ จอแสดงผล LED ฯลฯ ฟิล์มสีขาวมีการเคลือบสีขาวเพิ่มเติมอีกชั้นหนึ่งเมื่อเทียบกับฟิล์มสีเหลือง และมักใช้ในผลิตภัณฑ์ที่ต้องการการสะท้อนแสง เช่น อุปกรณ์ติดตั้งไฟ จอแสดงผล LED ผลิตภัณฑ์เสริมความงามทางการแพทย์ เป็นต้น

4. ความหนาของฟอยล์ทองแดง

   • ตัวเลือกแผงเดี่ยว FPC ที่มีความแม่นยำ ได้แก่ 18um (0.5oz) และ 35um (1oz);
   • สามารถเลือกบอร์ด FPC สองชั้นที่มีความแม่นยำได้ตั้งแต่ 12um (0.33oz), 18um (0.5oz) และ 35um (1oz)
   • แผงเดียว FPC ธรรมดาสามารถเลือก 18um / 25um / 35um (1oz) / 50um;
   • บอร์ดสองชั้น FPC ธรรมดาสามารถเลือกได้ตั้งแต่ 18-25um, 25-25um, 35-35um หรือ 35-70um

5. ความกว้างบรรทัดขั้นต่ำ/ระยะห่างระหว่างบรรทัด
   ภายใต้สถานการณ์ปกติ ยิ่งความยากลำบากน้อยลง อัตราข้อบกพร่องก็จะยิ่งสูงขึ้น และโดยทั่วไปแนะนำให้ใช้อย่างน้อย 3mil

กระบวนการบริการ

1. การให้คำปรึกษา
   16 ปีที่มุ่งเน้นไปที่การออกแบบแผงวงจรแบบยืดหยุ่น FPC และการผลิต R & D เพื่อให้ลูกค้าได้รับโซลูชันส่วนบุคคล ภาพวาดการออกแบบ การพัฒนาผลิตภัณฑ์ใหม่ และให้การสนับสนุนทางเทคนิคที่เกี่ยวข้อง

2. เสนอ
   ตัวอย่างหรือใบเสนอราคาชุดเดียวกันของเทคโนโลยี วัสดุ เทคโนโลยีขั้นสูง สัมปทานราคา อย่างมากสำหรับลูกค้าเพื่อประหยัดต้นทุน

3. วิชาชีพ
   บริษัทของเรามีเยอรมนี ญี่ปุ่น ไต้หวัน และภูมิภาคอื่นๆ ของอุปกรณ์ขั้นสูงและเทคโนโลยีการผลิต การผลิตระดับมืออาชีพ ขนาด โรงงานของเราครอบคลุมพื้นที่เกือบ 20,000 ตารางเมตร โดยมีพนักงานมากกว่า 800 คนและบุคลากรด้านเทคนิคอาวุโส 50 คน

4. ออกแบบ
   ให้บริการโซลูชั่นแก่ลูกค้าเพื่อสรุปการรับรองระบบระหว่างประเทศจำนวนหนึ่ง สามารถให้บริการการผลิตพื้นผิว สายไฟ การออกแบบหลัก แม่พิมพ์ แพทช์ ปลั๊กอิน และบริการตาข่ายเหล็กแบบเปิดแบบครบวงจร 16 ปีของการตกตะกอนระดับมืออาชีพและทางเทคนิค คุ้มค่ากับทางเลือกและความไว้วางใจของคุณ

5. การทำตัวอย่าง
   เราเชี่ยวชาญในบริการสร้างตัวอย่างและปรับแต่ง FPC บริษัทมีสายการผลิตเร่งด่วน เช่น ตัวอย่างแผงวงจรแบบยืดหยุ่นสามารถดำเนินการได้ภายใน 5-7 วัน

ใบรับรองและเกียรตินิยม

โปรดทราบ:
ภาพถ่ายทั้งหมดบนเว็บไซต์นี้เป็นของจริง เนื่องจากการเปลี่ยนแปลงของแสงและความละเอียดในการแสดงผล ภาพที่คุณเห็นอาจมีความคลาดเคลื่อนสีในระดับหนึ่ง GongDong HongQi เป็นผู้ผลิตแผงวงจรมืออาชีพที่มีประวัติยาวนาน 16 ปีในประเทศจีน ผลิตภัณฑ์ของเราได้รับการอัปเดตและอัปเกรดทุกปี และเราเชี่ยวชาญในบริการสร้างตัวอย่างและปรับแต่ง FPC ทุกประเภท หากคุณสนใจในผลิตภัณฑ์ของเรา โปรดบอกความต้องการของคุณ เราจะช่วยคุณในการจัดหาโซลูชันระดับมืออาชีพ การผลิตสารตั้งต้น การเดินสายไฟ การออกแบบหลัก แม่พิมพ์ แพทช์ ปลั๊กอิน และบริการแบบครบวงจรอื่น ๆ
โปรดติดต่อเราทางออนไลน์หรือส่งอีเมลถึงเรา และเราจะให้บริการแบบตัวต่อตัวจากทีมขายมืออาชีพของเรา ขอขอบคุณที่สละเวลา
