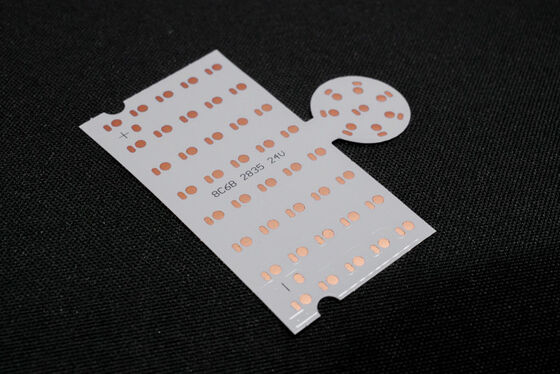

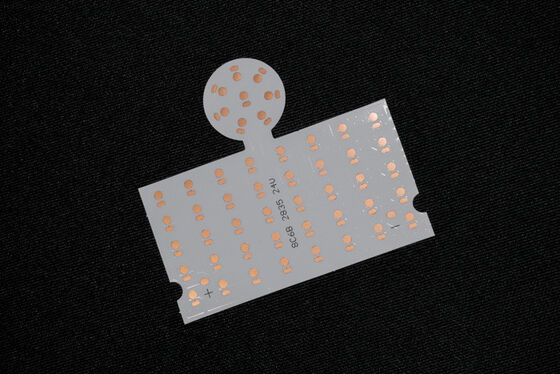

แผงวงจรพิมพ์ FPC สำหรับหลอดไฟ LED พร้อมบริการปรับแต่ง

รายละเอียดสินค้า:
รุ่นสินค้า:HQ037
ชื่อผลิตภัณฑ์: FPC หลอดไฟ LED
คุณสมบัติผลิตภัณฑ์: แผงวงจรสองชั้น, ฟิล์มสีขาวสองด้าน, ตัวอักษรสีขาว, สารต้านอนุมูลอิสระ OSP

ข้อมูลจำเพาะของผลิตภัณฑ์:
1. เราเป็นผู้ผลิตแผงวงจรยืดหยุ่นและ FPC เราสามารถปรับแต่งความหนาของวัสดุและข้อกำหนดกระบวนการต่างๆ ตามความต้องการของคุณ เช่น FPC แถบไฟ LED, FPC ความแม่นยำสูง, FPC แถบไฟ LED สีสันสดใส และแผงวงจรยืดหยุ่น LED อื่นๆ แบบชั้นเดียว, สองชั้น และหลายชั้น
2. ความยืดหยุ่นและการทนทานต่อการโค้งงอได้ดี
โรงงานมีเครื่องทดสอบการโค้งงอระดับมืออาชีพ วัสดุทุกชุดจะผ่านการทดสอบ
การทดสอบการโค้งงอหลายหมื่นครั้งก่อนการผลิตจำนวนมาก เพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์

พารามิเตอร์การออกแบบ FPC

พารามิเตอร์ทางเทคนิคหลัก:

1. เกี่ยวกับขนาด:
   FPC ความแม่นยำสูง: ขนาดสูงสุดคือ 240X500 มม. (จำกัดที่ 250X500 มม.) และไม่มีข้อจำกัดสำหรับขนาดขั้นต่ำ แผ่นม้วน: ความกว้างสูงสุด 240 มม. ความยาวสูงสุด 100 เมตร

2. จำนวนชั้นบนแผงวงจร

   • โครงสร้างแผงวงจรชั้นเดียวมีความเรียบง่าย และมักใช้ในการควบคุมอุตสาหกรรม เครื่องมืออิเล็กทรอนิกส์ และสาขาอื่นๆ ที่มีวงจรค่อนข้างง่าย
   • เมื่อเทียบกับ FPC ชั้นเดียว แผงวงจรสองชั้นมีชั้นฟอยล์ทองแดงสองชั้น มีรูเชื่อมต่อเพิ่มขึ้น และสร้างเส้นทางการนำไฟฟ้า มักใช้ในโทรศัพท์มือถือ เครื่องมือรถยนต์ และผลิตภัณฑ์อื่นๆ

3. สีของหน้าบัดกรี

   • สีของหน้าบัดกรีของ FPC มีสีเหลือง ดำ และขาว แนะนำให้ใช้สีเหลือง ฟิล์มสีเหลืองเหมาะสำหรับผลิตภัณฑ์ส่วนใหญ่ เช่น ผลิตภัณฑ์สายเคเบิลต่างๆ ฟิล์มสีดำมักใช้ในผลิตภัณฑ์ระดับไฮเอนด์หรือผลิตภัณฑ์ที่ดูดซับแสง เช่น รถยนต์ โทรศัพท์มือถือ จอแสดงผล LED เป็นต้น ฟิล์มสีขาวมีชั้นเคลือบสีขาวเพิ่มเติมเมื่อเทียบกับฟิล์มสีเหลือง และมักใช้ในผลิตภัณฑ์ที่ต้องการการสะท้อนแสง เช่น โคมไฟ จอแสดงผล LED ผลิตภัณฑ์ความงามทางการแพทย์ เป็นต้น

4. ความหนาของฟอยล์ทองแดง

   • ตัวเลือกแผงวงจรชั้นเดียว FPC ความแม่นยำสูง ได้แก่ 18um (0.5oz) และ 35um (1oz);
   • แผงวงจรสองชั้น FPC ความแม่นยำสูง สามารถเลือกได้ตั้งแต่ 12um (0.33oz), 18um (0.5oz) และ 35um (1oz)
   • แผงวงจรชั้นเดียว FPC ทั่วไป สามารถเลือกได้ตั้งแต่ 18um/25um/35um (1oz)/50um;
   • แผงวงจรสองชั้น FPC ทั่วไป สามารถเลือกได้ตั้งแต่ 18-25um, 25-25um, 35-35um หรือ 35-70um

5. ความกว้างเส้น/ระยะห่างเส้นขั้นต่ำ
   ภายใต้สถานการณ์ปกติ ยิ่งเล็กยิ่งยาก อัตราความผิดพลาดก็จะสูงขึ้น และโดยทั่วไปแนะนำให้ใช้ขั้นต่ำ 3mil

กระบวนการบริการ

1. การให้คำปรึกษา
   16 ปีที่มุ่งเน้นการออกแบบและพัฒนา R&D การผลิตแผงวงจรยืดหยุ่น FPC เพื่อนำเสนอโซลูชันเฉพาะบุคคลแก่ลูกค้า แบบร่างการออกแบบ การพัฒนาผลิตภัณฑ์ใหม่ และการสนับสนุนทางเทคนิคที่เกี่ยวข้อง

2. เสนอราคา
   ใบเสนอราคาตัวอย่างหรือการสั่งซื้อจำนวนมากของเทคโนโลยี วัสดุ ประเภทเดียวกัน เทคโนโลยีขั้นสูง ราคาพิเศษ ช่วยลูกค้าประหยัดต้นทุนได้อย่างมาก

3. ความเป็นมืออาชีพ
   บริษัทของเรามีอุปกรณ์และเทคโนโลยีการผลิตขั้นสูงจากเยอรมนี ญี่ปุ่น ไต้หวัน และภูมิภาคอื่นๆ การผลิตระดับมืออาชีพ ขนาดใหญ่ โรงงานของเราครอบคลุมพื้นที่เกือบ 20,000 ตารางเมตร มีพนักงานมากกว่า 800 คน และบุคลากรหลักด้านเทคนิคอาวุโส 50 คน

4. การออกแบบ
   นำเสนอโซลูชันแก่ลูกค้าเพื่อสรุปการรับรองระบบสากลหลายรายการ สามารถให้บริการครบวงจร ได้แก่ การผลิตซับสเตรต การเดินสาย การออกแบบวงจรหลัก แม่พิมพ์ การแปะ การเสียบ และการเปิดตาข่ายเหล็ก ประสบการณ์ระดับมืออาชีพและเทคนิค 16 ปี คุ้มค่าแก่การเลือกและไว้วางใจของคุณ

5. การทำตัวอย่าง
   เราเชี่ยวชาญในการทำตัวอย่าง FPC และบริการปรับแต่ง บริษัทมีสายการผลิตเร่งด่วน เช่น ตัวอย่างแผงวงจรยืดหยุ่นสองชั้น สามารถเสร็จสิ้นได้ภายใน 5-7 วัน
