วิธีออกแบบแผงวงจร PCB?

เราเป็นผู้ผลิตแผงวงจรพิมพ์แบบยืดหยุ่นมืออาชีพ สามารถจัดหาแผงวงจรพิมพ์แบบยืดหยุ่น FPC, วงจรพิมพ์แบบยืดหยุ่น FPC, แผงวงจรพิมพ์ HDI, แถบไฟ LED SMD, แถบ LED COB, การออกแบบแผงวงจร PCB, หน้าจอแสดงผล LED แบบยืดหยุ่น, PCB อิเล็กทรอนิกส์, การประกอบวงจรพิมพ์, การประกอบแผงวงจร, เครื่องมือความงามสำหรับมาสก์หน้าในบ้าน และแผงวงจรสำหรับอุปกรณ์ปลูกผม เป็นต้น

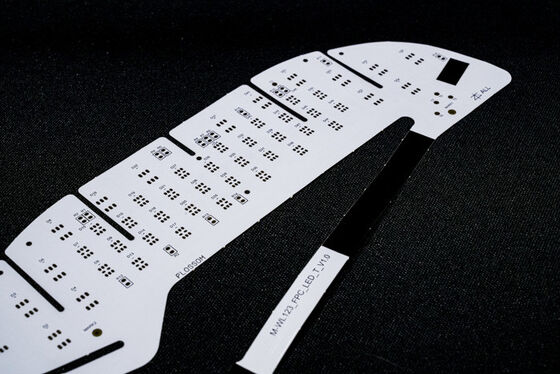

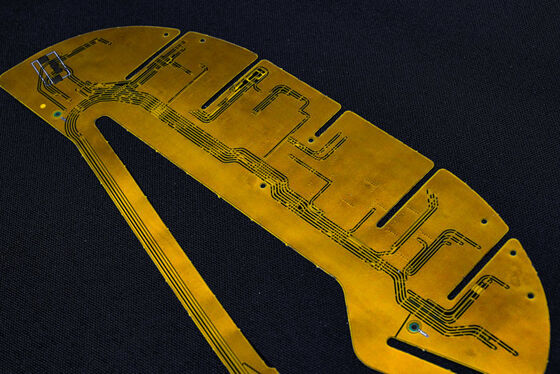

แผงวงจรมาสก์ความงามแบบกำหนดเอง FPC อุปกรณ์ความงามโฟตอนพร้อมแผงสองชั้น

รายละเอียดสินค้า:

รุ่นสินค้า: HQ017

ชื่อสินค้า: FPC อุปกรณ์ความงามโฟตอน / แผงวงจรมาสก์ความงาม LED

คุณสมบัติของสินค้า: แผงสองชั้น, เคลือบฟิล์มสองด้าน, กระดานไวท์บอร์ด, ตัวอักษรสีดำ, สารต้านอนุมูลอิสระ OSP

ข้อมูลจำเพาะของผลิตภัณฑ์:

• ปรับแต่งความหนาของวัสดุและข้อกำหนดกระบวนการที่แตกต่างกันสำหรับแผงวงจรมาสก์ LED แบบยืดหยุ่น, แผงมาสก์ LED แบบชั้นเดียวและสองชั้นตามความต้องการของคุณ
• ความยืดหยุ่นที่ดีและความทนทานต่อการงอ

  โรงงานมีเครื่องทดสอบการงอระดับมืออาชีพ วัสดุทุกชุดผ่านการทดสอบการงอหลายหมื่นครั้งก่อนการผลิตจำนวนมาก

พารามิเตอร์การออกแบบ FPC

พารามิเตอร์ทางเทคนิคหลัก:

1.เกี่ยวกับขนาด:

• FPC ความแม่นยำ: ขนาดสูงสุดคือ 240X500 มม. (จำกัด 250X500 มม.) และไม่มีข้อจำกัดสำหรับขนาดขั้นต่ำ แผงม้วน: ความกว้างสูงสุด 240 มม. ความยาวสูงสุด 100 เมตร

2. จำนวนชั้นบนแผงวงจร

• โครงสร้างแผงชั้นเดียวเรียบง่าย และโดยทั่วไปใช้ในการควบคุมอุตสาหกรรม เครื่องมืออิเล็กทรอนิกส์ และสาขาอื่นๆ ที่มีวงจรค่อนข้างง่าย
• เมื่อเทียบกับ FPC ชั้นเดียว แผงสองด้านมีชั้นฟอยล์ทองแดงสองชั้น เพิ่มรูผ่าน และสร้างเส้นทางการนำไฟฟ้า โดยทั่วไปจะใช้ในโทรศัพท์มือถือ เครื่องมือในรถยนต์ และผลิตภัณฑ์อื่นๆ

3. สีของหน้ากากบัดกรี

• สีของหน้ากากบัดกรีของ FPC มีสีเหลือง ดำ และขาว แนะนำให้ใช้สีเหลือง ฟิล์มสีเหลืองเหมาะสำหรับผลิตภัณฑ์ส่วนใหญ่ เช่น ผลิตภัณฑ์สายเคเบิลต่างๆ ฟิล์มสีดำมักใช้ในผลิตภัณฑ์ระดับไฮเอนด์หรือผลิตภัณฑ์ที่ดูดซับแสง เช่น รถยนต์ โทรศัพท์มือถือ จอแสดงผล LED เป็นต้น ฟิล์มสีขาวมีชั้นเคลือบสีขาวเพิ่มเติมเมื่อเทียบกับฟิล์มสีเหลือง และมักใช้ในผลิตภัณฑ์ที่ต้องการการสะท้อนแสง เช่น โคมไฟ จอแสดงผล LED ผลิตภัณฑ์ความงามทางการแพทย์ เป็นต้น

4. ความหนาของฟอยล์ทองแดง

• ตัวเลือกแผงเดี่ยว FPC ความแม่นยำ ได้แก่ 18um (0.5oz) และ 35um (1oz);
• แผงสองชั้น FPC ความแม่นยำ สามารถเลือกได้ตั้งแต่ 12um (0.33oz), 18um (0.5oz) และ 35um (1oz)
• แผงเดี่ยว FPC ทั่วไป สามารถเลือกได้ตั้งแต่ 18um/25um/35um (1oz)/50um;
• แผงสองชั้น FPC ทั่วไป สามารถเลือกได้ตั้งแต่ 18-25um, 25-25um, 35-35um หรือ 35-70um

5. ความกว้างเส้น/ระยะห่างเส้นขั้นต่ำ

• ภายใต้สถานการณ์ปกติ ความยากยิ่งน้อย อัตราข้อบกพร่องยิ่งสูง และโดยทั่วไปแนะนำให้ใช้ขั้นต่ำ 3mil

กระบวนการบริการ

1. การให้คำปรึกษา

   16 ปี มุ่งเน้นการออกแบบและพัฒนา R&D การผลิตแผงวงจรพิมพ์แบบยืดหยุ่น FPC เพื่อนำเสนอโซลูชันเฉพาะบุคคลแก่ลูกค้า แบบร่างการออกแบบ พัฒนาผลิตภัณฑ์ใหม่ และให้การสนับสนุนทางเทคนิคที่เกี่ยวข้อง

2. เสนอราคา

   เสนอราคาตัวอย่างหรือชุดเทคโนโลยีประเภทเดียวกัน วัสดุ เทคโนโลยีขั้นสูง ส่วนลดราคา ช่วยลูกค้าประหยัดต้นทุนได้อย่างมาก

3. ความเป็นมืออาชีพ

   บริษัทของเรามีอุปกรณ์และเทคโนโลยีการผลิตขั้นสูงจากเยอรมนี ญี่ปุ่น ไต้หวัน และภูมิภาคอื่นๆ การผลิตระดับมืออาชีพ ขนาด โรงงานของเราครอบคลุมพื้นที่เกือบ 20,000 ตารางเมตร มีพนักงานมากกว่า 800 คน และบุคลากรหลักด้านเทคนิคอาวุโส 50 คน

4. การออกแบบ

   นำเสนอโซลูชันแก่ลูกค้าเพื่อสรุปการรับรองระบบสากลหลายรายการ สามารถจัดหาการผลิตซับสเตรต การเดินสาย การออกแบบหลักการ แม่พิมพ์ การแปะ การเสียบ และการเปิดตาข่ายเหล็ก บริการแบบครบวงจร การสะสมระดับมืออาชีพและเทคนิค 16 ปี คุ้มค่าแก่การเลือกและความไว้วางใจของคุณ

5. การทำตัวอย่าง

   เราเชี่ยวชาญในบริการทำตัวอย่างและปรับแต่ง FPC บริษัทมีสายการผลิตเร่งด่วน เช่น ตัวอย่างแผงคู่ของแผงวงจรพิมพ์แบบยืดหยุ่น สามารถเสร็จสิ้นภายใน 5-7 วัน

ใบรับรองและเกียรติยศ

โปรดทราบ:

รูปภาพทั้งหมดบนเว็บไซต์นี้เป็นของจริง เนื่องจากความเปลี่ยนแปลงของแสง มุมการถ่ายทำ และความละเอียดของจอแสดงผล รูปภาพที่คุณเห็นอาจมีความคลาดเคลื่อนของสีบางส่วน GongDong HongQi เป็นผู้ผลิตแผงวงจรระดับมืออาชีพที่มีประวัติยาวนาน 16 ปีในประเทศจีน ผลิตภัณฑ์ของเราได้รับการอัปเดตและอัปเกรดทุกปี และเราเชี่ยวชาญในบริการทำตัวอย่างและปรับแต่ง FPC ทุกประเภท หากคุณสนใจในผลิตภัณฑ์ของเรา โปรดแจ้งความต้องการของคุณ เราจะช่วยคุณในการนำเสนอโซลูชันระดับมืออาชีพ การผลิตซับสเตรต การเดินสาย การออกแบบหลักการ แม่พิมพ์ การแปะ การเสียบ และบริการแบบครบวงจรอื่นๆ

โปรดติดต่อเราทางออนไลน์หรือส่งอีเมลถึงเรา และเราจะให้บริการแบบตัวต่อตัวจากทีมขายมืออาชีพของเรา ขอขอบคุณสำหรับเวลาของคุณ
