วิธีการออกแบบบอร์ด PCB?
เราเป็นผู้ผลิตแผงวงจรพิมพ์แบบยืดหยุ่น (FPC) ระดับมืออาชีพ สามารถให้บริการแผงวงจร FPC แบบยืดหยุ่น, วงจรพิมพ์ FPC แบบยืดหยุ่น, แผงวงจรพิมพ์ HDI, แถบไฟ LED SMD, แถบ LED COB, การออกแบบบอร์ด PCB, หน้าจอแสดงผล LED แบบยืดหยุ่น, PCB อิเล็กทรอนิกส์, การประกอบวงจรพิมพ์, การประกอบแผงวงจร และอื่นๆ

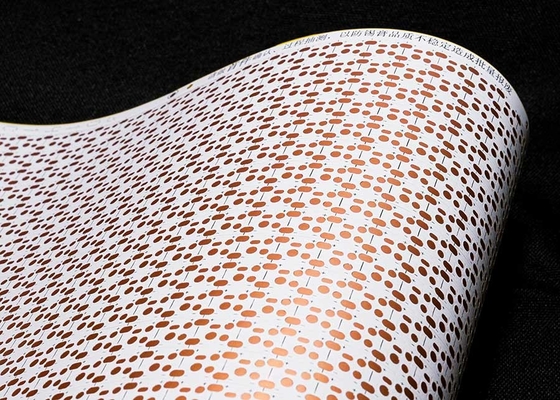

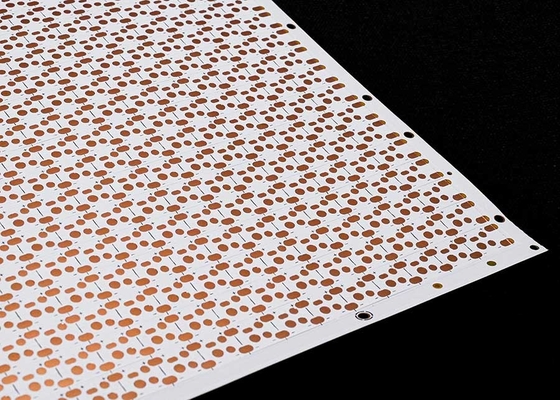

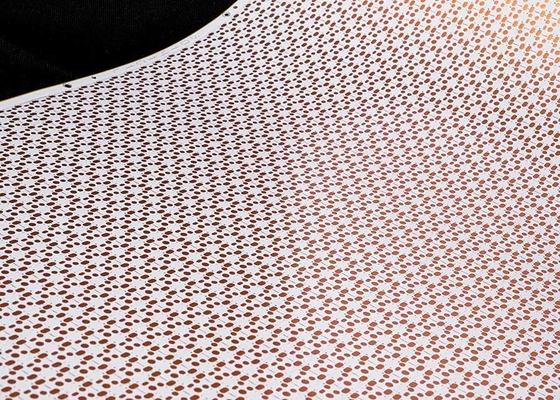

แผงวงจรแบบยืดหยุ่น LED Strip แบบกำหนดเอง พร้อมขนาดทั้งหมด บอร์ดสองด้าน ฟิล์มสีขาว FPCB

รายละเอียดสินค้า:

รุ่นสินค้า:HQ30141
ชื่อสินค้า: แผงวงจร LED Strip แบบยืดหยุ่น
คุณสมบัติของสินค้า: บอร์ดสองชั้นพร้อมฟิล์มสีขาวสองด้าน ตัวอักษรสีดำ OSP สารต้านอนุมูลอิสระ

ข้อมูลจำเพาะของผลิตภัณฑ์:2835แผงวงจร LED Strip แบบยืดหยุ่น, 60 light beats ต่อชิ้น, ขนาด:7.9*503mm, 12V บอร์ดสองด้าน ฟิล์มสีขาว FPCB

พารามิเตอร์การออกแบบ FPC

พารามิเตอร์ทางเทคนิคหลัก:

1. เกี่ยวกับ ขนาด:

Precision FPC: ขนาดสูงสุดคือ 240X500mm (จำกัด 250X500mm) และไม่มีข้อจำกัดสำหรับขนาดขั้นต่ำ บอร์ดวัสดุม้วน: ความกว้างสูงสุด 240 ความยาวสูงสุด 100 เมตร

2. จำนวน ของ ชั้นบนบอร์ด

• โครงสร้างบอร์ดชั้นเดียวเรียบง่ายและโดยทั่วไปใช้ในการควบคุมอุตสาหกรรม เครื่องมืออิเล็กทรอนิกส์ และสาขาอื่นๆ ที่มีวงจรค่อนข้างง่าย
• เมื่อเทียบกับ FPC ชั้นเดียว บอร์ดสองด้านมีฟอยล์ทองแดงสองชั้น เพิ่มรูผ่าน และสร้างเส้นทางนำไฟฟ้า โดยทั่วไปจะใช้ในโทรศัพท์มือถือ เครื่องมือยานยนต์ และผลิตภัณฑ์อื่นๆ

3. สี ของ

หน้ากากบัดกรี

สีหน้ากากบัดกรีของ FPC ได้แก่ สีเหลือง สีดำ และสีขาว แนะนำให้ใช้สีเหลือง ฟิล์มสีเหลืองเหมาะสำหรับผลิตภัณฑ์ส่วนใหญ่ เช่น ผลิตภัณฑ์สายเคเบิลต่างๆ ฟิล์มสีดำมักใช้ในผลิตภัณฑ์ระดับไฮเอนด์หรือผลิตภัณฑ์ดูดซับแสง เช่น รถยนต์ โทรศัพท์มือถือ จอแสดงผล LED เป็นต้น ฟิล์มสีขาวมีชั้นเคลือบสีขาวเพิ่มเติมเมื่อเทียบกับฟิล์มสีเหลือง และมักใช้ในผลิตภัณฑ์ที่ต้องการการสะท้อนแสง เช่น โคมไฟ ไฟ LED จอแสดงผล ผลิตภัณฑ์ความงามทางการแพทย์ เป็นต้น

• 4. ความหนาของฟอยล์ทองแดง
• ตัวเลือกแผงเดียว Precision FPC ได้แก่ 18um (0.5oz) และ 35um (1oz);
• บอร์ดสองชั้น Precision FPC สามารถเลือกได้ตั้งแต่ 12um (0.33oz), 18um (0.5oz) และ 35um (1oz)
• แผงเดียว FPC ทั่วไปสามารถเลือกได้ 18um/25um/35um (1oz)/50um;

บอร์ดสองชั้น FPC ทั่วไปสามารถเลือกได้ตั้งแต่ 18-25um, 25-25um, 35-35um หรือ 35-70um

5. ความกว้างของเส้น/ระยะห่างระหว่างเส้นขั้นต่ำ

ภายใต้สถานการณ์ปกติ ยิ่งยากเท่าไหร่ อัตราข้อบกพร่องก็จะยิ่งสูงขึ้น และโดยทั่วไปแนะนำให้ใช้อย่างน้อย 3mil

กระบวนการบริการ

1. การให้คำปรึกษา

มุ่งเน้นไปที่การออกแบบและ R & D การผลิตแผงวงจรแบบยืดหยุ่น FPC เป็นเวลา 16 ปี เพื่อให้ลูกค้าได้รับโซลูชันส่วนบุคคล ออกแบบภาพวาด พัฒนาผลิตภัณฑ์ใหม่ และให้การสนับสนุนทางเทคนิคที่เกี่ยวข้อง

2. ข้อเสนอ

ตัวอย่างหรือใบเสนอราคาจำนวนมากของเทคโนโลยี วัสดุ เทคโนโลยีขั้นสูงประเภทเดียวกัน ส่วนลดราคา ช่วยให้ลูกค้าประหยัดค่าใช้จ่ายได้อย่างมาก

3. อาชีพ

บริษัทของเรามีอุปกรณ์และเทคโนโลยีการผลิตขั้นสูงจากเยอรมนี ญี่ปุ่น ไต้หวัน และภูมิภาคอื่นๆ การผลิตแบบมืออาชีพ ขนาด โรงงานของเราครอบคลุมพื้นที่เกือบ 20,000 ตารางเมตร มีพนักงานมากกว่า 800 คน และบุคลากรหลักด้านเทคนิคอาวุโส 50 คน

4. การออกแบบ

ให้โซลูชันแก่ลูกค้าเพื่อสรุปการรับรองระบบสากลจำนวนหนึ่ง สามารถให้บริการผลิตพื้นผิว การเดินสาย การออกแบบหลักการ แม่พิมพ์ แพทช์ ปลั๊กอิน และบริการแบบครบวงจรของตาข่ายเหล็กเปิด ประสบการณ์ระดับมืออาชีพและเทคนิค 16 ปี คู่ควรกับการเลือกและความไว้วางใจของคุณ

5. การทำตัวอย่าง

เราเชี่ยวชาญในการทำตัวอย่าง FPC และบริการปรับแต่ง บริษัทมีสายการผลิตแบบเร่งด่วน เช่น ตัวอย่างแผงคู่ของแผงวงจรแบบยืดหยุ่นสามารถทำได้ภายใน 5-7 วัน
