FPCB-เปลือย-2835-240D-80R-9.6MM-12V-0805-X 18/50?

Name: FPCB-เปลือย-2835-240D-80R-9.6MM-12V-0805-X 18/50?
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ30155
Availability: InStock

ชื่อแบรนด์:	HONGQI
เลขรุ่น:	HQ30155
MOQ:	500pcs
ราคา:	สามารถต่อรองได้
ระยะเวลาการจัดส่ง:	ต่อรองได้
เงื่อนไขการจ่ายเงิน:	l/c, d/a, t/t

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

กวางตุ้งจีน

ได้รับการรับรอง:

UL E477885 IATF16949 GB/T 16949

ความหนาของแผ่น:

0.25 มม. ± 0.05

ความหนาของทองแดง:

1oz

พลัง:

24W

หลุมนาที:

0.1 มม.

ทองแดง:

1oz

วิธีการตลาด:

ยอดขายโดยตรงจากโรงงาน

วัสดุฉนวน:

ขนาด:

ที่ปรับแต่งได้

แรงดันไฟฟ้า:

12V

ใบสมัคร:

โคมไฟในร่ม / กลางแจ้ง

ความกว้าง:

5 มม.

เทคโนโลยีการประมวลผล:

ฟอยล์ม้วน

วัสดุฐาน:

ลามิเนตฐานอลูมิเนียม

ความหนาของฟอยล์ทองแดง:

1oz

ฉนวนเรซิ่น:

อีพ็อกซี่เรซิน (EP)

รายละเอียดการบรรจุ:

เต็มไปด้วยเคสกระดาษที่แข็งแกร่ง

สามารถในการผลิต:

100,000 ชิ้นต่อเดือน

เน้น:

บอร์ดวงจรยืดหยุ่น LED FPC

2835 สาย FPC LED

12V LED FPC พร้อมการรับประกัน

คําอธิบายสินค้า

ข้อมูลจำเพาะทางเทคนิคและบริการปรับแต่งของ HQ046 LED Light Strip FPC

บทคัดย่อ

วงจรพิมพ์แบบยืดหยุ่น (FPC) เป็นส่วนประกอบสำคัญในแอปพลิเคชัน LED light strip สมัยใหม่ ซึ่งต้องการความยืดหยุ่นสูง ความน่าเชื่อถือ และความสามารถในการปรับแต่งได้ บทความนี้มีรายละเอียดพารามิเตอร์ทางเทคนิค ลักษณะการทำงาน และบริการของ HQ046 LED light strip FPC ซึ่งเป็นแผงวงจรแบบยืดหยุ่นสองชั้นที่ออกแบบมาสำหรับสถานการณ์การให้แสงสว่างที่หลากหลาย นอกจากนี้ยังอธิบายถึงความสามารถในการปรับแต่งของผู้ผลิต มาตรการควบคุมคุณภาพ และระบบสนับสนุนทางเทคนิค โดยให้ข้อมูลอ้างอิงที่ครอบคลุมสำหรับผู้ปฏิบัติงานในอุตสาหกรรมที่เลือกโซลูชัน LED light strip FPC

1. ภาพรวมผลิตภัณฑ์ของ HQ046 LED Light Strip FPC

HQ046 เป็น FPC เฉพาะทางที่ออกแบบมาสำหรับแอปพลิเคชัน LED light strip โดยผสานรวมความเสถียรของโครงสร้างและความสามารถในการปรับตัวเข้ากับสภาพแวดล้อม คุณลักษณะหลักของมันมีดังนี้:

พารามิเตอร์	ข้อมูลจำเพาะ
รุ่นผลิตภัณฑ์	HQ30155
ชื่อผลิตภัณฑ์	LED Light Strip FPC
โครงสร้างวงจร	แผงวงจรสองชั้น
การเคลือบผิว	หน้ากากบัดกรีสีดำสองด้าน; ข้อความสีดำ
การบำบัดสารต้านอนุมูลอิสระ	OSP (สารกันบูดความสามารถในการบัดกรีแบบออร์แกนิก)
ประสิทธิภาพหลัก	ความยืดหยุ่นสูง; ทนทานต่อการโค้งงอได้ดีเยี่ยม

2. ข้อมูลจำเพาะทางเทคนิคและช่วงการปรับแต่ง

ในฐานะผู้ผลิต FPC มืออาชีพที่มีประสบการณ์ 16 ปี เราให้บริการปรับแต่ง LED light strip FPC อย่างครอบคลุม ครอบคลุมโครงสร้างชั้นเดียว สองชั้น และหลายชั้น พารามิเตอร์ทางเทคนิคหลักและตัวเลือกการปรับแต่งมีรายละเอียดดังนี้:

2.1 ข้อมูลจำเพาะด้านมิติ

Precision FPC: ขนาดสูงสุด: 240×500 มม. (จำกัด: 250×500 มม.); ขนาดต่ำสุด: ไม่มีข้อจำกัด
Roll Material FPC: ความกว้างสูงสุด: 240 มม.; ความยาวสูงสุด: 100 เมตร

2.2 การกำหนดค่าเลเยอร์วงจร

การเลือกเลเยอร์ FPC จะถูกกำหนดโดยความซับซ้อนของแอปพลิเคชัน โดยมีสถานการณ์ทั่วไปดังต่อไปนี้:

Single-layer FPC: โครงสร้างที่เรียบง่าย เหมาะสำหรับวงจรที่มีความซับซ้อนต่ำในการควบคุมอุตสาหกรรม เครื่องมืออิเล็กทรอนิกส์ และระบบไฟส่องสว่างพื้นฐาน
Double-layer FPC: เลเยอร์ฟอยล์ทองแดงคู่พร้อม vias ที่ได้รับการปรับปรุงสำหรับเส้นทางนำไฟฟ้า เหมาะอย่างยิ่งสำหรับผลิตภัณฑ์ที่มีการรวมตัวสูง เช่น อุปกรณ์พกพา แผงหน้าปัดรถยนต์ และ LED light strip ระดับกลางถึงระดับสูง
Multi-layer FPC: ปรับแต่งได้สำหรับแอปพลิเคชันที่มีความซับซ้อนสูงมากซึ่งต้องการการเดินสายที่หนาแน่นและการส่งสัญญาณหลายรายการ

2.3 สีหน้ากากบัดกรีและการใช้งาน

สีหน้ากากบัดกรีได้รับการปรับให้เหมาะสมสำหรับข้อกำหนดด้านการใช้งานและความสวยงามเฉพาะ:

Yellow Solder Mask: ตัวเลือกสากลสำหรับผลิตภัณฑ์ส่วนใหญ่ (เช่น ชุดสายเคเบิลทั่วไป) เนื่องจากความคุ้มค่าและความเข้ากันได้
Black Solder Mask: เหมาะสำหรับแอปพลิเคชันระดับไฮเอนด์หรือดูดซับแสง (เช่น ไฟรถยนต์ ไฟแบ็คไลท์สมาร์ทโฟน จอแสดงผล LED) เพื่อลดการสะท้อนแสงและปรับปรุงความสอดคล้องของภาพ
White Solder Mask: ติดตั้งการเคลือบสีขาวเพิ่มเติมเพื่อเพิ่มการสะท้อนแสง เหมาะสำหรับอุปกรณ์ให้แสงสว่าง จอแสดงผล LED และอุปกรณ์ความงามทางการแพทย์

2.4 ความหนาของฟอยล์ทองแดง

ความหนาของฟอยล์ทองแดงถูกปรับให้เข้ากับความสามารถในการรับกระแสและความต้องการความยืดหยุ่น:

Precision FPC:
- ชั้นเดียว: 18μm (0.5oz), 35μm (1oz)
- สองชั้น: 12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
Standard FPC:
- ชั้นเดียว: 18μm, 25μm, 35μm (1oz), 50μm
- สองชั้น: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 ความกว้าง/ระยะห่างของเส้นขั้นต่ำ

ความกว้างและระยะห่างของเส้นขั้นต่ำมีความสำคัญต่อความแม่นยำของ FPC แม้ว่าจะสามารถทำมิติที่ละเอียดกว่าได้ 3mil (0.076mm) แนะนำให้ใช้เป็นค่าต่ำสุดในทางปฏิบัติเพื่อสร้างสมดุลระหว่างผลผลิตการผลิตและความคุ้มค่า ขนาดที่เล็กกว่าอาจเพิ่มความยากในการผลิตและอัตราข้อบกพร่อง

3. ประสิทธิภาพหลักและการควบคุมคุณภาพ

3.1 ความยืดหยุ่นและความทนทานต่อการโค้งงอ

HQ046 FPC มีความยืดหยุ่นเป็นพิเศษ ซึ่งได้รับการตรวจสอบผ่านการควบคุมคุณภาพอย่างเข้มงวด:

ใช้เครื่องทดสอบการโค้งงอมืออาชีพเพื่อประเมินวัสดุแต่ละชุด
วัสดุทั้งหมดผ่าน การโค้งงอหลายหมื่นครั้ง ก่อนการผลิตจำนวนมาก เพื่อให้มั่นใจถึงความทนทานต่อความล้มเหลวจากความล้าในสถานการณ์การใช้งานแบบไดนามิก (เช่น ไฟส่องสว่างแบบพับได้ พื้นผิวโค้ง)

3.2 ความสามารถในการผลิต

โรงงานผลิตติดตั้งอุปกรณ์ขั้นสูงจากเยอรมนี ญี่ปุ่น และไต้หวัน รองรับการผลิตขนาดใหญ่และมีความแม่นยำสูง:

พื้นที่โรงงาน: ประมาณ 20,000 ตารางเมตร
กำลังคน: พนักงานกว่า 800 คน รวมถึงผู้เชี่ยวชาญด้านเทคนิคอาวุโส 50 คน
สายการผลิต: เชี่ยวชาญทั้งการเร่งตัวอย่างและการผลิตแบบแบทช์

4. กระบวนการบริการปรับแต่ง

เพื่อตอบสนองความต้องการของลูกค้าที่หลากหลาย เราให้บริการปรับแต่งแบบครบวงจรที่คล่องตัว:

4.1 การให้คำปรึกษาและการสนับสนุนด้านเทคนิค

ใช้ประโยชน์จากประสบการณ์ 16 ปีในการออกแบบ R&D และการผลิต FPC เรามี:

การออกแบบโซลูชันส่วนบุคคล
การปรับปรุงการวาดภาพ
การสนับสนุนการพัฒนาผลิตภัณฑ์ใหม่
การให้คำปรึกษาด้านเทคนิคมืออาชีพ

4.2 การเสนอราคา

เราให้ราคาที่แข่งขันได้สำหรับตัวอย่างและคำสั่งซื้อแบบแบทช์ พร้อมการเพิ่มประสิทธิภาพด้านต้นทุนผ่าน:

กระบวนการทางเทคนิคที่เป็นมาตรฐาน
การจัดหาวัสดุคุณภาพสูง
การจัดการการผลิตที่มีประสิทธิภาพ

4.3 การออกแบบและการบูรณาการ

บริการของเราครอบคลุมห่วงโซ่คุณค่า FPC ทั้งหมด รวมถึง:

การผลิตพื้นผิว
การเดินสายวงจรและการออกแบบแผนผัง
การพัฒนาแม่พิมพ์
SMT (เทคโนโลยีติดตั้งพื้นผิว) และการประกอบแบบทะลุรู
การประดิษฐ์ตาข่ายเหล็ก
กระบวนการทั้งหมดเป็นไปตามการรับรองระดับสากลเพื่อให้มั่นใจในความน่าเชื่อถือ

4.4 การผลิตตัวอย่าง

สายการผลิตแบบเร่งด่วนทุ่มเทให้กับการผลิตตัวอย่าง โดยมีระยะเวลารอคอยเพียง 5-7 วันสำหรับตัวอย่าง FPC สองชั้น, ทำให้สามารถสร้างต้นแบบและตรวจสอบได้อย่างรวดเร็ว

5. การรับรองและหมายเหตุ

การรับรอง: สายผลิตภัณฑ์มีการรับรองระบบสากลหลายรายการ (รายละเอียดตามคำขอ) เพื่อให้มั่นใจว่าเป็นไปตามมาตรฐานอุตสาหกรรมระดับโลก
ข้อจำกัดความรับผิดชอบด้านรูปภาพ: รูปภาพผลิตภัณฑ์ทั้งหมดบนแพลตฟอร์มอย่างเป็นทางการเป็นของแท้ ความแตกต่างของสีเล็กน้อยอาจเกิดขึ้นเนื่องจากความแตกต่างของแสง มุมถ่ายภาพ หรือความละเอียดในการแสดงผล
การอัปเกรดอย่างต่อเนื่อง: ผลิตภัณฑ์ FPC ของเราได้รับการอัปเดตและอัปเกรดเป็นประจำทุกปีเพื่อให้สอดคล้องกับข้อกำหนดทางเทคโนโลยีที่เกิดขึ้นใหม่

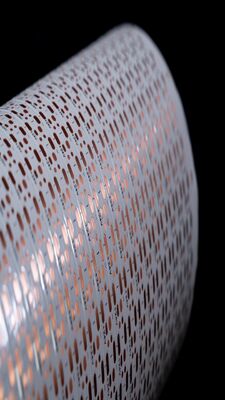

FPCB-เปลือย-2835-240D-80R-9.6MM-12V-0805-X 18/50? 0

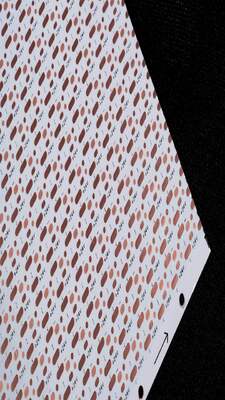

FPCB-เปลือย-2835-240D-80R-9.6MM-12V-0805-X 18/50? 2

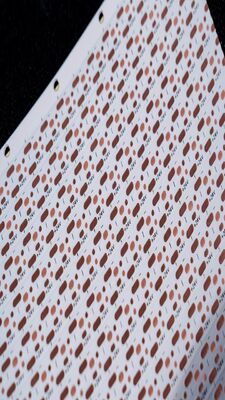

FPCB-เปลือย-2835-240D-80R-9.6MM-12V-0805-X 18/50? 3

6. ข้อมูลการติดต่อ

สำหรับโซลูชันที่ปรับแต่งเองหรือสอบถามข้อมูลเพิ่มเติม โปรดติดต่อทีมขายมืออาชีพของเราผ่านการให้คำปรึกษาออนไลน์หรืออีเมลเพื่อรับการสนับสนุนแบบตัวต่อตัว

GongDong HongQi Electronics Co., Ltd. – พันธมิตรที่คุณไว้วางใจสำหรับโซลูชัน FPC คุณภาพสูงตั้งแต่ปี 2009
