วิธีการออกแบบบอร์ด FPC ?

เราคือผู้ผลิตแผงวงจรพิมพ์แบบยืดหยุ่น (FPC) ระดับมืออาชีพ สามารถให้บริการแผงวงจรพิมพ์แบบยืดหยุ่น FPC, วงจรพิมพ์แบบยืดหยุ่น FPC, แผงวงจรพิมพ์ HDI, แถบไฟ LED SMD, แถบ LED COB, การออกแบบบอร์ด FPC, หน้าจอแสดงผล LED แบบยืดหยุ่น, PCB อิเล็กทรอนิกส์, ชุดประกอบวงจรพิมพ์, ชุดประกอบแผงวงจร, เครื่องมือความงามมาสก์หน้าสำหรับใช้ในบ้าน และแผงวงจรสำหรับอุปกรณ์ปลูกผม และอื่นๆ

คำอธิบาย FPC:

รุ่น FPC:HQ050

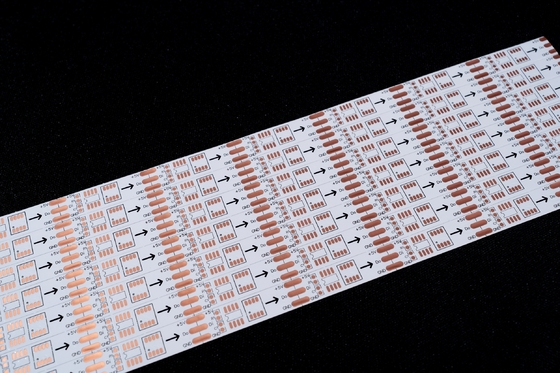

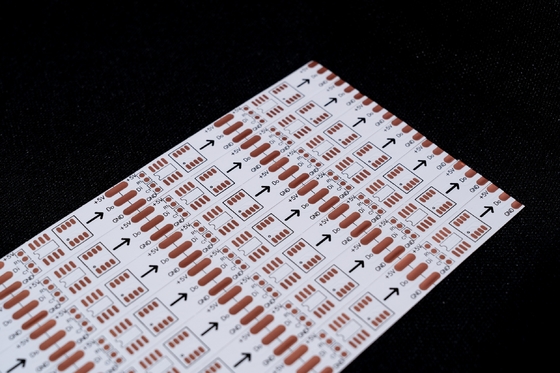

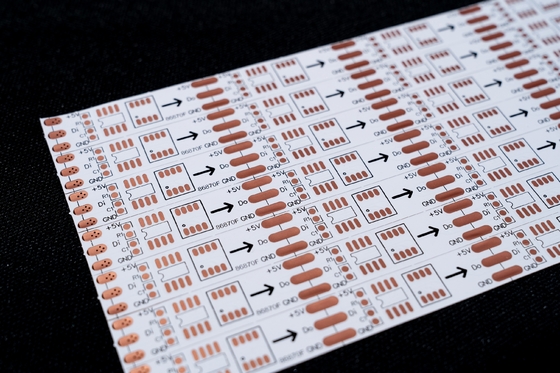

ชื่อ FPC: บอร์ดแถบ LED 5050RGB
คุณสมบัติ FPC:บอร์ดสองชั้น, เคลือบฟิล์มสองด้าน, ไวท์บอร์ด, ข้อความสีดำ, สารต้านอนุมูลอิสระ OSP

I. พารามิเตอร์ทางเทคนิคหลัก​
(1) พารามิเตอร์ขนาด​
ขนาดสูงสุดของ FPC แม่นยำคือ 240 มม. × 500 มม. (มีขีดจำกัด 250 มม. × 500 มม.) และไม่มีข้อจำกัดเกี่ยวกับขนาดขั้นต่ำ สำหรับบอร์ดวัสดุม้วน ความกว้างสูงสุดคือ 240 มม. และความยาวสูงสุดสามารถเข้าถึง 100 เมตร ช่วงขนาดนี้สามารถตอบสนองความต้องการในการผลิตผลิตภัณฑ์ FPC ต่างๆ รวมถึงบอร์ดแถบ LED FPC เนื่องจากบอร์ดแถบ LED FPC จำเป็นต้องปรับให้เข้ากับสถานการณ์การติดตั้งที่แตกต่างกัน จึงมีความต้องการสูงสำหรับความยืดหยุ่นของขนาด และลักษณะขนาดของ FPC แม่นยำทำให้เหมาะสำหรับสิ่งนี้​
(2) จำนวนชั้นของบอร์ด​
บอร์ดชั้นเดียว: มีโครงสร้างที่เรียบง่าย โดยมีฟอยล์ทองแดงเพียงชั้นเดียวและเส้นทางนำไฟฟ้าเดียว เหมาะสำหรับสาขาที่มีวงจรค่อนข้างง่าย เช่น การควบคุมอุตสาหกรรมและเครื่องมืออิเล็กทรอนิกส์ ในบอร์ดแถบ LED FPC แบบง่ายบางรุ่น หากการออกแบบวงจรเรียบง่าย บอร์ดชั้นเดียวก็สามารถตอบสนองความต้องการในการนำไฟฟ้าขั้นพื้นฐานได้​
บอร์ดสองชั้น: เมื่อเทียบกับ FPC ชั้นเดียว บอร์ดสองชั้นมีฟอยล์ทองแดงสองชั้น สร้างเส้นทางนำไฟฟ้าที่ซับซ้อนโดยการเพิ่ม vias ด้วยการรวมวงจรที่สูงขึ้น ใช้กันอย่างแพร่หลายในผลิตภัณฑ์ต่างๆ เช่น โทรศัพท์มือถือและเครื่องมือยานยนต์ และยังเป็นโครงสร้างทั่วไปสำหรับบอร์ดแถบ LED FPC เนื่องจากบอร์ดแถบ LED FPC จำเป็นต้องรวมส่วนประกอบ LED และวงจรควบคุมหลายตัว บอร์ดสองชั้นจึงสามารถตระหนักถึงการเชื่อมต่อวงจรและการส่งสัญญาณได้อย่างมีประสิทธิภาพมากขึ้น​
(3) สีมาสก์ประสาน​
สีมาสก์ประสานของ FPC ส่วนใหญ่ ได้แก่ สีเหลือง สีดำ และสีขาว แต่ละสีเหมาะสำหรับสถานการณ์ที่แตกต่างกัน:​
มาสก์ประสานสีเหลือง: เหมาะสำหรับผลิตภัณฑ์ FPC ส่วนใหญ่ เช่น ผลิตภัณฑ์สายเคเบิลต่างๆ ด้วยความสามารถรอบด้านที่แข็งแกร่ง จึงมีการใช้กันอย่างแพร่หลายใน FPC ทั่วไปและบอร์ดแถบ LED FPC แบบง่ายบางรุ่น​
มาสก์ประสานสีดำ: มักใช้ในผลิตภัณฑ์ FPC ระดับไฮเอนด์หรือผลิตภัณฑ์ที่ต้องการการดูดซับแสง เช่น อุปกรณ์อิเล็กทรอนิกส์ยานยนต์ ส่วนประกอบโทรศัพท์มือถือ และบอร์ดแถบ LED FPC ในสถานการณ์การแสดงผลของบอร์ดแถบ LED FPC มาสก์ประสานสีดำสามารถลดการรบกวนจากการสะท้อนแสงและปรับปรุงเอฟเฟกต์การแสดงผล​
มาสก์ประสานสีขาว: มีการเคลือบสีขาวเพิ่มเติมเมื่อเทียบกับสีเหลือง พร้อมประสิทธิภาพในการสะท้อนแสงที่ดี เหมาะสำหรับผลิตภัณฑ์ FPC ที่ต้องการการสะท้อนแสง เช่น โคมไฟ LED จอแสดงผล LED และผลิตภัณฑ์ความงามทางการแพทย์ ในบอร์ดแถบ LED FPC หากจำเป็นต้องเพิ่มอัตราการใช้ประโยชน์ของแสง LED มาสก์ประสานสีขาวเป็นตัวเลือกในอุดมคติ​
(4) ความหนาของฟอยล์ทองแดง​
การเลือกความหนาของฟอยล์ทองแดงสำหรับ FPC ประเภทต่างๆ มีดังนี้:​
FPC แม่นยำ: สำหรับบอร์ดชั้นเดียว มีตัวเลือก 18μm (0.5oz) และ 35μm (1oz) สำหรับบอร์ดสองชั้น มี 12μm (0.33oz), 18μm (0.5oz) และ 35μm (1oz)​
FPC ทั่วไป: สำหรับบอร์ดชั้นเดียว สามารถเลือก 18μm, 25μm, 35μm (1oz) และ 50μm สำหรับบอร์ดสองชั้น สามารถเลือก 18 - 25μm, 25 - 25μm, 35 - 35μm และ 35 - 70μm​
บอร์ดแถบ LED FPC มักจะเลือกฟอยล์ทองแดง 18μm หรือ 35μm เพื่อสร้างสมดุลระหว่างการนำไฟฟ้าและความยืดหยุ่น ฟอยล์ทองแดง 18μm เหมาะสำหรับบอร์ดแถบ LED FPC ที่มีความต้องการความยืดหยุ่นสูง ในขณะที่ฟอยล์ทองแดง 35μm มีข้อได้เปรียบมากกว่าในสถานการณ์กระแสไฟสูง​
(5) ข้อมูลจำเพาะความหนาของฟอยล์ทองแดง​
FPC แม่นยำ: บอร์ดชั้นเดียวสามารถเลือก 18μm (0.5oz) และ 35μm (1oz) บอร์ดสองชั้นสามารถเลือก 12μm (0.33oz), 18μm (0.5oz) และ 35μm (1oz)​
FPC ทั่วไป: บอร์ดชั้นเดียวมีตัวเลือก 18μm, 25μm, 35μm (1oz) และ 50μm บอร์ดสองชั้นสามารถเป็น 18 - 25μm, 25 - 25μm, 35 - 35μm และ 35 - 70μm​
การเลือกความหนาของฟอยล์ทองแดงสำหรับบอร์ดแถบ LED FPC ควรพิจารณาภาระกระแสและความต้องการความยืดหยุ่น สำหรับบอร์ดแถบ LED FPC ที่ใช้พลังงานต่ำ ฟอยล์ทองแดง 18μm สามารถตอบสนองความต้องการได้ สำหรับบอร์ดที่ใช้พลังงานสูง ฟอยล์ทองแดง 35μm ขึ้นไปสามารถรับประกันเสถียรภาพในการนำไฟฟ้าได้ดีกว่า​
(6) ความกว้าง/ระยะห่างของเส้นขั้นต่ำ​
ยิ่งความกว้างและระยะห่างของเส้นน้อยลงเท่าใด ความยากในการผลิต FPC ก็จะมากขึ้นเท่านั้น และอัตราข้อบกพร่องก็จะสูงขึ้นเท่านั้น โดยทั่วไปแนะนำว่าความกว้าง/ระยะห่างของเส้นขั้นต่ำไม่ควรน้อยกว่า 3mil พารามิเตอร์นี้มีความสำคัญอย่างยิ่งสำหรับบอร์ดแถบ LED FPC การควบคุมความกว้างและระยะห่างของเส้นอย่างแม่นยำในบอร์ดแถบ LED FPC ส่งผลโดยตรงต่อประสิทธิภาพการนำไฟฟ้าและอายุการใช้งานเนื่องจากวงจรที่หนาแน่น​
II. กระบวนการบริการ​
(1) บริการให้คำปรึกษา​
ด้วยประสบการณ์ 16 ปีในการออกแบบ วิจัยและพัฒนา และผลิต FPC และบอร์ดแถบ LED FPC เราสามารถให้บริการลูกค้าด้วยโซลูชันส่วนบุคคล รวมถึงการปรับปรุงแบบร่างการออกแบบ คำแนะนำในการพัฒนาผลิตภัณฑ์ใหม่ และการสนับสนุนทางเทคนิคที่เกี่ยวข้อง ช่วยให้ลูกค้าแก้ปัญหาทางเทคนิคในการประยุกต์ใช้ FPC และบอร์ดแถบ LED FPC​
(2) บริการเสนอราคา​
เราให้บริการเสนอราคาสำหรับตัวอย่างหรือคำสั่งซื้อจำนวนมากของ FPC และบอร์ดแถบ LED FPC ที่มีเทคโนโลยีและวัสดุที่คล้ายกัน ด้วยการพึ่งพาเทคโนโลยีขั้นสูงและการเลือกวัสดุที่เหมาะสม เราจึงได้เปรียบด้านราคาและลดต้นทุนให้กับลูกค้าได้อย่างมาก​
(3) ความแข็งแกร่งระดับมืออาชีพ​
บริษัทมีอุปกรณ์การผลิตและเทคโนโลยีขั้นสูงจากเยอรมนี ญี่ปุ่น ไต้หวัน จีน และภูมิภาคอื่นๆ ตระหนักถึงการผลิต FPC และบอร์ดแถบ LED FPC ระดับมืออาชีพและขนาดใหญ่ โรงงานมีพื้นที่เกือบ 20,000 ตารางเมตร โดยมีพนักงานมากกว่า 800 คน และบุคลากรด้านเทคนิคอาวุโส 50 คน ซึ่งรับประกันการผลิต FPC และบอร์ดแถบ LED FPC ที่มีคุณภาพสูง​
(4) บริการออกแบบ​
เราสามารถให้บริการลูกค้าด้วยโซลูชันแบบครบวงจรสำหรับ FPC และบอร์ดแถบ LED FPC ด้วยการผ่านการรับรองระบบสากลจำนวนมาก เราครอบคลุมบริการแบบครบวงจร เช่น การผลิตพื้นผิว การออกแบบสายไฟ การออกแบบหลักการ การพัฒนาแม่พิมพ์ การแพตช์ การเสียบปลั๊ก และการผลิตตาข่ายเหล็ก ด้วยประสบการณ์ทางเทคนิคระดับมืออาชีพ 16 ปี เราจึงมั่นใจได้ถึงการสนับสนุนการออกแบบที่เชื่อถือได้สำหรับ FPC และบอร์ดแถบ LED FPC​
(5) บริการสร้างต้นแบบ​
เราเชี่ยวชาญด้านบริการสร้างต้นแบบและการปรับแต่ง FPC และบอร์ดแถบ LED FPC พร้อมด้วยสายการผลิตแบบเร่งด่วน ตัวอย่างเช่น ต้นแบบของบอร์ดสองชั้น FPC (รวมถึงบอร์ดสองชั้นแถบ LED FPC) สามารถทำได้ภายใน 5 - 7 วัน​
หมายเหตุ: รูปภาพทั้งหมดบนเว็บไซต์นี้ถ่ายทำในสถานที่จริง เนื่องจากความแตกต่างของแสง มุมการถ่ายภาพ และความละเอียดในการแสดงผล อาจมีความแตกต่างของสีที่มองเห็นได้ ในฐานะผู้ผลิตแผงวงจรพิมพ์ระดับมืออาชีพที่มีประวัติ 16 ปีในประเทศจีน GongDong HongQi อัปเดตและอัปเกรดผลิตภัณฑ์ต่างๆ เช่น FPC และบอร์ดแถบ LED FPC ทุกปี โดยเน้นที่บริการสร้างต้นแบบและการปรับแต่ง FPC ต่างๆ หากคุณมีความต้องการสำหรับ FPC หรือบอร์ดแถบ LED FPC คุณสามารถแจ้งความต้องการเฉพาะของคุณให้เราทราบได้ และเราจะให้บริการโซลูชันระดับมืออาชีพและบริการแบบครบวงจร รวมถึงการผลิตพื้นผิวและการออกแบบสายไฟ ยินดีให้คำปรึกษาออนไลน์หรือติดต่อเราทางอีเมล และทีมขายมืออาชีพของเราจะให้บริการคุณแบบตัวต่อตัว​
