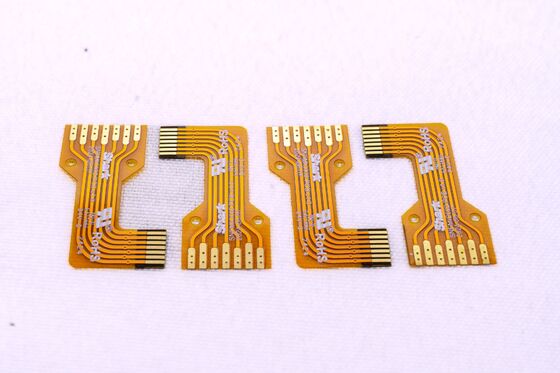

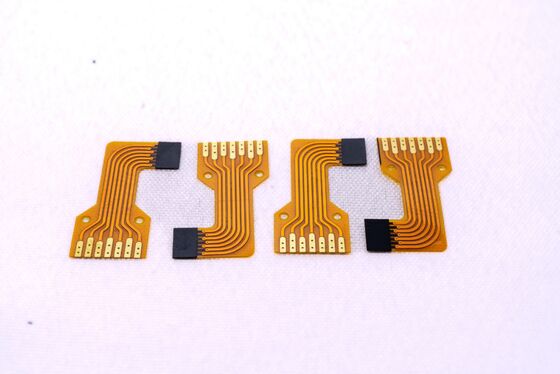

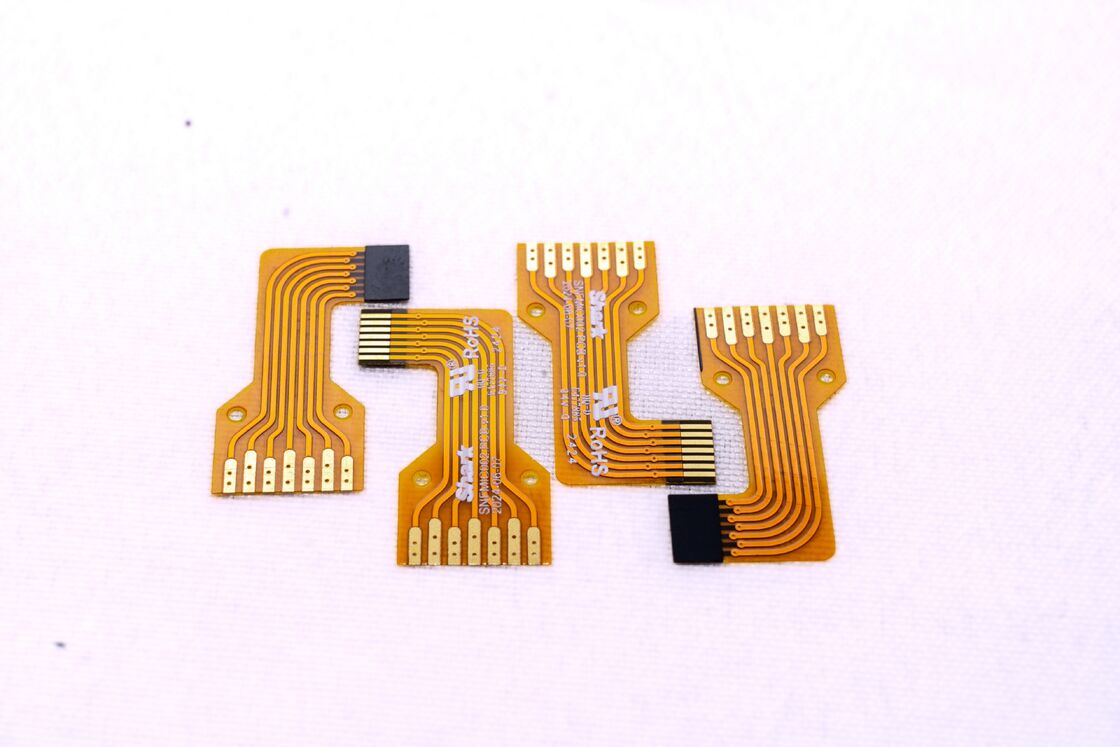

บอร์ดวงจรพิมพ์ยืดหยุ่นชั้นสองที่มีระดับป้องกันไฟ V0 และความหนา 0.25mm±0.05 สําหรับอุปกรณ์การแพทย์

บอร์ดวงจรพิมพ์ยืดหยุ่นชั้นสองที่มีระดับป้องกันไฟ V0 และความหนา 0.25mm±0.05 สําหรับอุปกรณ์การแพทย์

ชื่อแบรนด์:	HONGQI
เลขรุ่น:	HQ033
MOQ:	500 ชิ้น
ราคา:	สามารถต่อรองได้
ระยะเวลาการจัดส่ง:	โปร่ง
เงื่อนไขการจ่ายเงิน:	แอล/C,D/A,T/T

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

กวางดง, จีน

ได้รับการรับรอง:

UL E477885 IATF16949 GB/T13485

วัสดุฉนวน:

เรซินอินทรีย์

วัสดุพื้นฐาน:

ทองแดง

จำนวนเลเยอร์::

สองด้าน

ความหนาของชั้นฉนวน::

แผ่นบาง ๆ

เทคโนโลยีการประมวลผล:

ฟอยล์รีด

คุณสมบัติสารหน่วงไฟ::

ระดับป้องกันอัคคีภัย v0

ความหนาของแผ่น:

0.25 มม.±0.05

วิธีการตลาด:

โรงงานขายตรง

ฉนวนเรซิน:

โพลีอิไมด์เรซิน (PI)

ความหนาของฉนวน:

คณะกรรมการธรรมดา

บริการอื่นๆ:

รองรับบริการที่กำหนดเอง

ความแข็งแกร่งเชิงกล::

ยืดหยุ่นได้

ฟิลด์แอปพลิเคชัน:

ใช้ในอุปกรณ์การแพทย์ความงามและสุขภาพโทรศัพท์มือถือเครื่องมือยานยนต์และแสงไฟ LED การสื่อสารปัญญาประดิ

รายละเอียดการบรรจุ:

บรรจุด้วยกล่องกระดาษแข็งที่แข็งแกร่ง

สามารถในการผลิต:

100,000 ชิ้นต่อเดือน

เน้น:

บอร์ดวงจรพิมพ์ HDI ที่กําหนดเอง

คําอธิบายสินค้า

การออกแบบและผลิตแผ่นวงจรพิมพ์ยืดหยุ่นสำหรับแถบไฟ LED

ในฐานะผู้ผลิตแผ่นวงจรพิมพ์ยืดหยุ่นมืออาชีพ เราเชี่ยวชาญด้านแผ่นวงจรพิมพ์ยืดหยุ่น FPC, แผ่นวงจรพิมพ์ HDI, แถบไฟ LED SMD, แถบ LED COB, การออกแบบแผ่นวงจร PCB, หน้าจอแสดงผล LED แบบยืดหยุ่น, PCB อิเล็กทรอนิกส์, การประกอบแผ่นวงจรพิมพ์ และการประกอบแผ่นวงจร

ข้อมูลจำเพาะผลิตภัณฑ์: แผ่นวงจรพิมพ์ยืดหยุ่นสำหรับแถบไฟ LED HQ033

คุณสมบัติผลิตภัณฑ์

โครงสร้างแผ่นวงจรสองชั้น
ฟิล์มสีขาวสองด้านพร้อมข้อความสีขาว
การบำบัดด้วยสารต้านอนุมูลอิสระ OSP บนพื้นผิว
ความยืดหยุ่นและความทนทานต่อการโค้งงอที่ยอดเยี่ยม

เราปรับแต่งแผ่นวงจรพิมพ์ยืดหยุ่นสำหรับแถบไฟ LED, FPC ความแม่นยำสูง และ FPC แถบ LED สีสันสดใส ด้วยการกำหนดค่าแบบชั้นเดียว, สองชั้น และหลายชั้น ตามความต้องการเฉพาะของคุณ แต่ละชุดจะผ่านการทดสอบอย่างเข้มงวดด้วยเครื่องทดสอบการโค้งงอระดับมืออาชีพ เพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ผ่านการโค้งงอหลายหมื่นครั้งก่อนการผลิตจำนวนมาก

พารามิเตอร์การออกแบบ FPC

ขนาด

FPC ความแม่นยำสูง: ขนาดสูงสุด 240×500 มม. (จำกัด 250×500 มม.) ไม่มีขีดจำกัดขนาดขั้นต่ำ แผ่นม้วน: ความกว้างสูงสุด 240 มม., ความยาวสูงสุด 100 เมตร

จำนวนชั้นของแผ่นวงจร

แผ่นวงจรชั้นเดียว: โครงสร้างเรียบง่าย เหมาะสำหรับการควบคุมอุตสาหกรรม, เครื่องมืออิเล็กทรอนิกส์ และการใช้งานวงจรพื้นฐาน
แผ่นวงจรสองชั้น: มีชั้นฟอยล์ทองแดงสองชั้นพร้อมรูทะลุที่เพิ่มขึ้นสำหรับเส้นทางการนำไฟฟ้า เหมาะสำหรับโทรศัพท์มือถือ, เครื่องมือในรถยนต์ และผลิตภัณฑ์ที่ซับซ้อน

สีของหน้ากากบัดกรี

สีเหลือง: เหมาะสำหรับผลิตภัณฑ์ส่วนใหญ่รวมถึงการใช้งานสายเคเบิลต่างๆ
สีดำ: ใช้ในผลิตภัณฑ์ระดับไฮเอนด์หรือผลิตภัณฑ์ที่ดูดซับแสง เช่น รถยนต์, โทรศัพท์มือถือ และจอแสดงผล LED
สีขาว: มีการเคลือบสีขาวเพิ่มเติมสำหรับการใช้งานที่สะท้อนแสงรวมถึงโคมไฟ, จอแสดงผล LED และผลิตภัณฑ์ความงามทางการแพทย์

ตัวเลือกความหนาของฟอยล์ทองแดง

ประเภทแผ่นวงจร	ตัวเลือกความหนา
แผ่นวงจรชั้นเดียว FPC ความแม่นยำสูง	18um (0.5oz), 35um (1oz)
แผ่นวงจรสองชั้น FPC ความแม่นยำสูง	12um (0.33oz), 18um (0.5oz), 35um (1oz)
แผ่นวงจรชั้นเดียว FPC ทั่วไป	18um, 25um, 35um (1oz), 50um
แผ่นวงจรสองชั้น FPC ทั่วไป	18-25um, 25-25um, 35-35um, 35-70um

ความกว้างเส้น/ระยะห่างเส้นขั้นต่ำ

แนะนำขั้นต่ำ 3mil เพื่อประสิทธิภาพการผลิตสูงสุดและลดอัตราข้อบกพร่อง

กระบวนการให้บริการ

การให้คำปรึกษา

ประสบการณ์ 16 ปีในการออกแบบ, วิจัยและพัฒนา, และการผลิตแผ่นวงจรพิมพ์ยืดหยุ่น FPC เรานำเสนอโซลูชันที่ปรับแต่งเฉพาะ, แบบร่างการออกแบบ, การพัฒนาผลิตภัณฑ์ใหม่ และการสนับสนุนทางเทคนิค

ใบเสนอราคา

ราคาที่แข่งขันได้สำหรับตัวอย่างหรือการผลิตเป็นชุดด้วยเทคโนโลยีและวัสดุขั้นสูง ช่วยลดต้นทุนของลูกค้าได้อย่างมาก

การผลิตระดับมืออาชีพ

อุปกรณ์ที่ทันสมัยจากเยอรมนี, ญี่ปุ่น และไต้หวัน โรงงานขนาด 20,000 ตารางเมตรของเรามีพนักงานกว่า 800 คน รวมถึงผู้เชี่ยวชาญด้านเทคนิคอาวุโส 50 คน

บริการออกแบบ

บริการครบวงจรแบบครบวงจร รวมถึงการผลิตซับสเตรต, การเดินสาย, การออกแบบหลักการ, การสร้างแม่พิมพ์, SMT, ส่วนประกอบแบบทะลุ และการเปิดสเตนซิล ได้รับการรับรองมาตรฐานระบบสากลหลายฉบับ

การทำตัวอย่าง

การทำตัวอย่าง FPC และการปรับแต่งแบบพิเศษด้วยสายการผลิตที่เร่งด่วน ตัวอย่างแผ่นวงจรพิมพ์ยืดหยุ่นสองชั้นเสร็จสิ้นภายใน 5-7 วัน

ใบรับรองและเกียรติคุณ

โปรดทราบ: รูปถ่ายผลิตภัณฑ์ทั้งหมดเป็นของจริง อาจมีความแตกต่างของสีเล็กน้อยเนื่องจากแสง, มุมการถ่ายภาพ และความละเอียดของหน้าจอที่แตกต่างกัน GongDong HongQi เป็นผู้ผลิตแผ่นวงจรระดับมืออาชีพที่มีประสบการณ์ 16 ปีในประเทศจีน ผลิตภัณฑ์ของเรามีการอัปเดตและอัปเกรดอย่างต่อเนื่องทุกปี เราเชี่ยวชาญในบริการทำตัวอย่าง FPC และการปรับแต่ง ติดต่อเราพร้อมความต้องการของคุณสำหรับโซลูชันระดับมืออาชีพ รวมถึงการผลิตซับสเตรต, การเดินสาย, การออกแบบหลักการ, การสร้างแม่พิมพ์, SMT, ส่วนประกอบแบบทะลุ และบริการครบวงจรแบบครบวงจร
