จอแสดงผล LED แบบโปร่งใสที่ปรับแต่งได้พร้อมความสว่าง 1600+ นิต, กันน้ำระดับ IP65 และแผงวงจรสองชั้นสำหรับการโฆษณากลางแจ้ง

จอแสดงผล LED แบบโปร่งใสที่ปรับแต่งได้พร้อมความสว่าง 1600+ นิต, กันน้ำระดับ IP65 และแผงวงจรสองชั้นสำหรับการโฆษณากลางแจ้ง

ชื่อแบรนด์:	HONGQI
เลขรุ่น:	HQ031
MOQ:	500 ชิ้น
ราคา:	สามารถต่อรองได้
ระยะเวลาการจัดส่ง:	โปร่ง
เงื่อนไขการจ่ายเงิน:	แอล/C,D/A,T/T

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

กวางดง, จีน

ได้รับการรับรอง:

UL E477885 IATF16949 GB/T13485

วัสดุฉนวน:

เรซินอินทรีย์

วัสดุพื้นฐาน:

ทองแดง

จำนวนเลเยอร์::

สองด้าน

ความหนาของชั้นฉนวน::

แผ่นบาง ๆ

เทคโนโลยีการประมวลผล:

ฟอยล์รีด

คุณสมบัติสารหน่วงไฟ::

ระดับป้องกันอัคคีภัย v0

ความหนาของแผ่น:

0.25 มม.±0.05

วิธีการตลาด:

โรงงานขายตรง

ฉนวนเรซิน:

โพลีอิไมด์เรซิน (PI)

ความหนาของฉนวน:

คณะกรรมการธรรมดา

บริการอื่นๆ:

รองรับบริการที่กำหนดเอง

ความแข็งแกร่งเชิงกล::

ยืดหยุ่นได้

ฟิลด์แอปพลิเคชัน:

ใช้ในอุปกรณ์การแพทย์ความงามและสุขภาพโทรศัพท์มือถือเครื่องมือยานยนต์และแสงไฟ LED การสื่อสารปัญญาประดิ

รายละเอียดการบรรจุ:

บรรจุด้วยกล่องกระดาษแข็งที่แข็งแกร่ง

สามารถในการผลิต:

100,000 ชิ้นต่อเดือน

เน้น:

หน้าจอจอ LED หน้าโปร่งยืดหยุ่น

จอจอจอ LED หน้าโปร่งที่สามารถปรับแต่งได้

โปรแกรมการประกาศกลางแจ้ง

คําอธิบายสินค้า

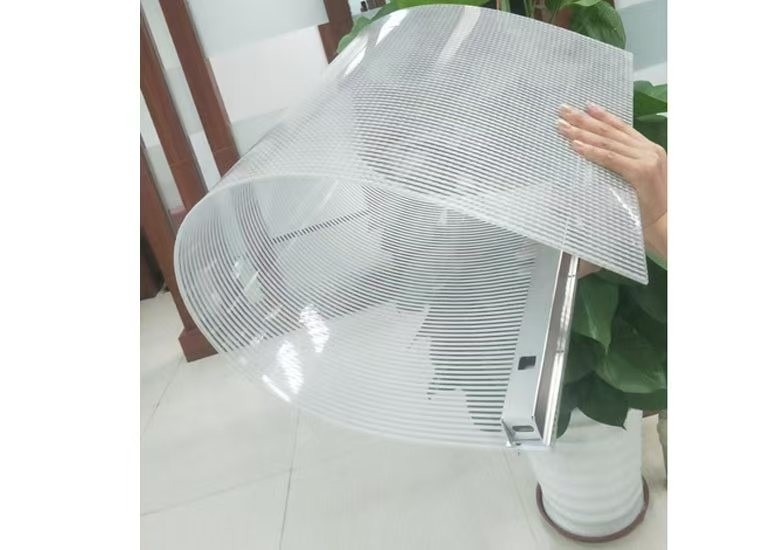

หน้าจอแสดงผล LED โปร่งใสแบบยืดหยุ่นที่ปรับแต่งได้

ผู้ผลิตแผงวงจรพิมพ์แบบยืดหยุ่นมืออาชีพที่เชี่ยวชาญด้านแผงวงจรแบบยืดหยุ่น FPC, แผงวงจรพิมพ์ HDI, แถบไฟ LED SMD, แถบ LED COB, การออกแบบแผงวงจร PCB, หน้าจอแสดงผล LED แบบยืดหยุ่น, PCB อิเล็กทรอนิกส์, การประกอบแผงวงจรพิมพ์ และการประกอบแผงวงจร

ข้อมูลจำเพาะของผลิตภัณฑ์

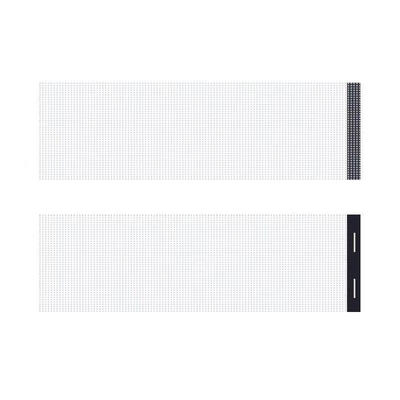

รุ่น HQ031 - จอแสดงผล LED แบบโปร่งใส

คุณสมบัติ: แผงวงจรสองชั้น, ฟิล์มสีขาวสองด้าน, ข้อความสีดำ, การบำบัดสารต้านอนุมูลอิสระ OSP บนพื้นผิว

ความสามารถในการผลิตแบบกำหนดเอง

FPC แถบไฟ LED แบบกำหนดเองที่มีความหนาของวัสดุและข้อกำหนดกระบวนการต่างๆ
การผลิต FPC ความแม่นยำและ FPC แถบ LED สีสันสดใส
แผงวงจรแบบยืดหยุ่นชั้นเดียว, สองชั้น และหลายชั้น
ความยืดหยุ่นและความทนทานต่อการโค้งงอที่ยอดเยี่ยม
การทดสอบการโค้งงอระดับมืออาชีพพร้อมการทดสอบหลายหมื่นครั้งต่อชุด

พารามิเตอร์การออกแบบ FPC

ขนาด

FPC ความแม่นยำ: ขนาดสูงสุด 240×500 มม. (จำกัด 250×500 มม.), ไม่มีข้อจำกัดขนาดขั้นต่ำ
แผงม้วน: ความกว้างสูงสุด 240 มม., ความยาวสูงสุด 100 เมตร

การกำหนดค่าชั้นของแผงวงจร

แผงวงจรชั้นเดียว: โครงสร้างเรียบง่ายสำหรับการควบคุมอุตสาหกรรม, เครื่องมืออิเล็กทรอนิกส์ และวงจรพื้นฐาน
แผงวงจรสองชั้น: ทองแดงฟอยล์สองชั้นพร้อมรูทะลุสำหรับเส้นทางนำไฟฟ้า ใช้ในโทรศัพท์มือถือ, แผงหน้าปัดรถยนต์ และผลิตภัณฑ์ขั้นสูง

สีของหน้ากากบัดกรี

สี	การใช้งาน
สีเหลือง	ผลิตภัณฑ์ส่วนใหญ่, ผลิตภัณฑ์สายเคเบิลต่างๆ
สีดำ	ผลิตภัณฑ์ระดับไฮเอนด์, การใช้งานที่ดูดซับแสง (รถยนต์, โทรศัพท์มือถือ, จอแสดงผล LED)
สีขาว	การใช้งานที่สะท้อนแสง (โคมไฟ, จอแสดงผล LED, ผลิตภัณฑ์ความงามทางการแพทย์)

ตัวเลือกความหนาของทองแดงฟอยล์

ประเภทแผงวงจร	ตัวเลือกความหนา
แผงวงจร FPC ความแม่นยำชั้นเดียว	18um (0.5oz), 35um (1oz)
แผงวงจร FPC ความแม่นยำสองชั้น	12um (0.33oz), 18um (0.5oz), 35um (1oz)
แผงวงจร FPC ทั่วไปชั้นเดียว	18um, 25um, 35um (1oz), 50um
แผงวงจร FPC ทั่วไปสองชั้น	18-25um, 25-25um, 35-35um, 35-70um

ความกว้างเส้น/ระยะห่างเส้นขั้นต่ำ

แนะนำขั้นต่ำ 3mil - ขนาดที่เล็กกว่าจะเพิ่มความยากและอัตราความผิดพลาด

กระบวนการบริการ

การให้คำปรึกษา

16 ปีที่มุ่งเน้นการออกแบบ, วิจัยและพัฒนา, และการผลิตแผงวงจรแบบยืดหยุ่น FPC. ให้บริการโซลูชันเฉพาะบุคคล, แบบร่างการออกแบบ, การพัฒนาผลิตภัณฑ์ใหม่, และการสนับสนุนทางเทคนิค.

ใบเสนอราคา

ราคาที่แข่งขันได้สำหรับตัวอย่างหรือการผลิตเป็นชุดด้วยเทคโนโลยีและวัสดุขั้นสูง, ช่วยประหยัดต้นทุนของลูกค้าได้อย่างมาก.

การผลิตระดับมืออาชีพ

อุปกรณ์ขั้นสูงจากเยอรมนี, ญี่ปุ่น และไต้หวัน. โรงงานครอบคลุมพื้นที่ 20,000 ตารางเมตร มีพนักงานกว่า 800 คน และบุคลากรด้านเทคนิคอาวุโสกว่า 50 คน.

บริการออกแบบ

โซลูชันที่สมบูรณ์รวมถึงการผลิตซับสเตรต, การเดินสาย, การออกแบบหลักการ, การสร้างแม่พิมพ์, SMT, ส่วนประกอบแบบทะลุรู, และการเปิดสเตนซิล. การรับรองระบบสากล.

การทำตัวอย่าง

การทำตัวอย่าง FPC และการปรับแต่งแบบพิเศษพร้อมสายการผลิตที่เร่งด่วน. ตัวอย่างแผงวงจรแบบยืดหยุ่นสองชั้นเสร็จสิ้นภายใน 5-7 วัน.

ใบรับรองและเกียรติยศ

โปรดทราบ: รูปภาพทั้งหมดเป็นของจริง. อาจมีความแตกต่างของสีเล็กน้อยเนื่องจากแสง, มุมการถ่ายภาพ และความแตกต่างของความละเอียดหน้าจอ. GongDong HongQi เป็นผู้ผลิตแผงวงจรระดับมืออาชีพ ที่มีประสบการณ์ 16 ปีในประเทศจีน. ผลิตภัณฑ์ได้รับการอัปเดตและอัปเกรดทุกปี. เราเชี่ยวชาญในบริการทำตัวอย่าง FPC และการปรับแต่ง. ติดต่อเราเพื่อรับโซลูชันระดับมืออาชีพ, รวมถึงการผลิตซับสเตรต, การเดินสาย, การออกแบบหลักการ, การสร้างแม่พิมพ์, SMT, ส่วนประกอบแบบทะลุรู, และบริการครบวงจรแบบครบวงจร.

แท็ก:

สายวงจรพิมพ์แบบยืดหยุ่น FPC LED ความละเอียดสูง ขนาดความกว้างเส้นขั้นต่ํา 3 มิล / ระยะระหว่างเส้น และการออกแบบ Antioxidant OSP ชั้นสอง
