วิธีออกแบบแผงวงจร PCB?

เราเป็นผู้ผลิตแผงวงจรพิมพ์แบบยืดหยุ่นมืออาชีพ สามารถจัดหาแผงวงจรพิมพ์แบบยืดหยุ่น FPC, แผงวงจรพิมพ์แบบยืดหยุ่น FPC, แผงวงจรพิมพ์ HDI, แถบไฟ LED SMD, แถบ LED COB, การออกแบบแผงวงจร PCB, หน้าจอแสดงผล LED แบบยืดหยุ่น, PCB อิเล็กทรอนิกส์, การประกอบแผงวงจรพิมพ์, การประกอบแผงวงจร, เครื่องมือความงามมาสก์หน้าสำหรับบ้าน และแผงวงจรสำหรับอุปกรณ์ปลูกผม เป็นต้น

โรงงานผลิตแผงวงจรพิมพ์แบบยืดหยุ่น FPC การดูแลสุขภาพด้วยอินฟราเรดแบบปรับแต่งได้ และการทำตัวอย่าง

รายละเอียดสินค้า:

รุ่นสินค้า:HQ040

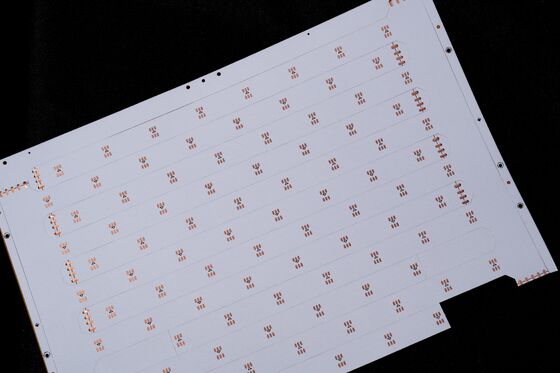

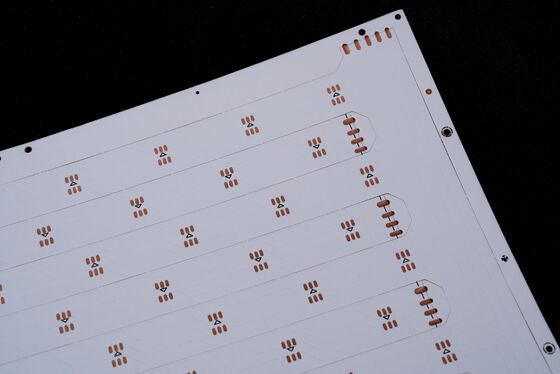

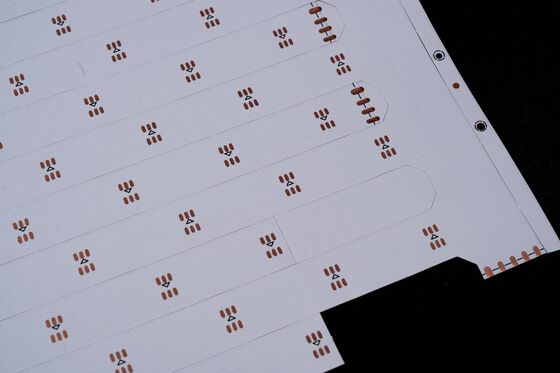

ชื่อสินค้า: FPC การดูแลสุขภาพด้วยอินฟราเรด
คุณสมบัติของสินค้า: แผงสองชั้น เคลือบฟิล์มสองด้าน ตัวอักษรสีดำบนพื้นขาว สารต้านอนุมูลอิสระ OSP

ข้อมูลจำเพาะของผลิตภัณฑ์:

1. ปรับแต่งความหนาของวัสดุและข้อกำหนดกระบวนการตามความต้องการของคุณFPC การดูแลสุขภาพด้วยอินฟราเรด และอื่นๆแผงวงจรมาสก์ LED แบบยืดหยุ่น การเดินสายแบบหลายชั้นทั้งด้านเดียวและสองด้าน

2. ความยืดหยุ่นที่ดีและความทนทานต่อการโค้งงอ

โรงงานมีเครื่องทดสอบการโค้งงอระดับมืออาชีพ วัสดุแต่ละชุดผ่านการทดสอบ

การทดสอบการโค้งงอหลายหมื่นครั้งก่อนการผลิตจำนวนมาก

พารามิเตอร์การออกแบบ FPC

พารามิเตอร์ทางเทคนิคหลัก:

1. เกี่ยวกับ ขนาด:

FPC ความแม่นยำ: ขนาดสูงสุดคือ 240X500 มม. (ขีดจำกัด 250X500 มม.) และไม่มีขีดจำกัดสำหรับขนาดขั้นต่ำ แผงม้วน: ความกว้างสูงสุด 240 มม. ความยาวสูงสุด 100 เมตร

2. จำนวน ชั้นบนแผงวงจร โครงสร้างแผงวงจรชั้นเดียวมีความเรียบง่าย และโดยทั่วไปใช้ในการควบคุมอุตสาหกรรม เครื่องมืออิเล็กทรอนิกส์ และสาขาอื่นๆ ที่มีวงจรค่อนข้างง่าย

• เมื่อเทียบกับ FPC ชั้นเดียว แผงสองด้านมีชั้นฟอยล์ทองแดงสองชั้น มีรูผ่านเพิ่มขึ้น และสร้างเส้นทางการนำไฟฟ้า โดยทั่วไปใช้ในโทรศัพท์มือถือ เครื่องมือในรถยนต์ และผลิตภัณฑ์อื่นๆ
• 3. สี

หน้ากากบัดกรี สีของหน้ากากบัดกรีของ FPC มีสีเหลือง ดำ และขาว แนะนำให้ใช้สีเหลือง ฟิล์มสีเหลืองเหมาะสำหรับผลิตภัณฑ์ส่วนใหญ่ เช่น ผลิตภัณฑ์สายเคเบิลต่างๆ ฟิล์มสีดำมักใช้ในผลิตภัณฑ์ระดับไฮเอนด์หรือผลิตภัณฑ์ที่ดูดซับแสง เช่น รถยนต์ โทรศัพท์มือถือ จอแสดงผล LED เป็นต้น ฟิล์มสีขาวมีชั้นเคลือบสีขาวเพิ่มเติมเมื่อเทียบกับฟิล์มสีเหลือง และมักใช้ในผลิตภัณฑ์ที่ต้องการการสะท้อนแสง เช่น โคมไฟ จอแสดงผล LED ผลิตภัณฑ์ความงามทางการแพทย์ เป็นต้น

4. ความหนาของฟอยล์ทองแดง

ตัวเลือกแผงวงจร FPC ความแม่นยำชั้นเดียว ได้แก่ 18um (0.5oz) และ 35um (1oz);

• แผงวงจร FPC ความแม่นยำสองชั้น สามารถเลือกได้ตั้งแต่ 12um (0.33oz), 18um (0.5oz) และ 35um (1oz)
• แผงวงจร FPC ทั่วไปชั้นเดียว สามารถเลือกได้ตั้งแต่ 18um/25um/35um (1oz)/50um;
• แผงวงจร FPC ทั่วไปสองชั้น สามารถเลือกได้ตั้งแต่ 18-25um, 25-25um, 35-35um หรือ 35-70um
• 5. ความกว้างเส้น/ระยะห่างเส้นขั้นต่ำ

ภายใต้สถานการณ์ปกติ ความยากยิ่งน้อย อัตราความผิดพลาดก็ยิ่งสูง และโดยทั่วไปแนะนำให้ใช้ขั้นต่ำ 3mil

กระบวนการบริการ

1. การให้คำปรึกษา

16 ปี มุ่งเน้นการออกแบบและพัฒนา R&D การผลิตแผงวงจรพิมพ์แบบยืดหยุ่น FPC เพื่อนำเสนอโซลูชันเฉพาะบุคคลแก่ลูกค้า แบบร่างการออกแบบ พัฒนาผลิตภัณฑ์ใหม่ และให้การสนับสนุนทางเทคนิคที่เกี่ยวข้อง

2. เสนอราคา

เสนอราคาตัวอย่างหรือราคาขายส่งของเทคโนโลยี วัสดุ ประเภทเดียวกัน เทคโนโลยีขั้นสูง ส่วนลดราคา ช่วยลูกค้าประหยัดต้นทุนได้อย่างมาก

3. ความเป็นมืออาชีพ

บริษัทของเรามีอุปกรณ์และเทคโนโลยีการผลิตขั้นสูงจากเยอรมนี ญี่ปุ่น ไต้หวัน และภูมิภาคอื่นๆ การผลิตระดับมืออาชีพ ขนาด โรงงานของเราครอบคลุมพื้นที่เกือบ 20,000 ตารางเมตร มีพนักงานมากกว่า 800 คน และบุคลากรเทคนิคหลักระดับสูง 50 คน

4. การออกแบบ

นำเสนอโซลูชันแก่ลูกค้าเพื่อสรุปการรับรองระบบสากลหลายรายการ สามารถจัดหาการผลิตซับสเตรต การเดินสาย การออกแบบหลักการ แม่พิมพ์ การแปะ การเสียบ และการเปิดตาข่ายเหล็ก บริการแบบครบวงจร การสะสมระดับมืออาชีพและเทคนิค 16 ปี คุ้มค่าแก่การเลือกและความไว้วางใจของคุณ

5. การทำตัวอย่าง

เราเชี่ยวชาญในการทำตัวอย่าง FPC และบริการปรับแต่ง บริษัทมีสายการผลิตเร่งด่วน เช่น ตัวอย่างแผงวงจรพิมพ์แบบยืดหยุ่นสองชั้น สามารถเสร็จสิ้นภายใน 5-7 วัน

ใบรับรองและเกียรติยศ

โปรดทราบ:

รูปภาพทั้งหมดบนเว็บไซต์นี้เป็นของจริง เนื่องจากความเปลี่ยนแปลงของแสง มุมการถ่ายทำ และความละเอียดของจอแสดงผล รูปภาพที่คุณเห็นอาจมีความคลาดเคลื่อนของสีบางส่วน GongDong HongQi เป็นผู้ผลิตแผงวงจรระดับมืออาชีพที่มีประวัติยาวนาน 16 ปีในประเทศจีน ผลิตภัณฑ์ของเราได้รับการอัปเดตและอัปเกรดทุกปี และเราเชี่ยวชาญในการทำตัวอย่าง FPC และบริการปรับแต่งทุกประเภท หากคุณสนใจในผลิตภัณฑ์ของเรา โปรดแจ้งความต้องการของคุณ เราจะช่วยคุณนำเสนอโซลูชันระดับมืออาชีพ การผลิตซับสเตรต การเดินสาย การออกแบบหลักการ แม่พิมพ์ การแปะ การเสียบ และบริการแบบครบวงจรอื่นๆ

โปรดติดต่อเราทางออนไลน์หรือส่งอีเมลถึงเรา

และเราจะให้บริการแบบตัวต่อตัวจากทีมขายมืออาชีพของเราขอบคุณสำหรับเวลาของคุณ
