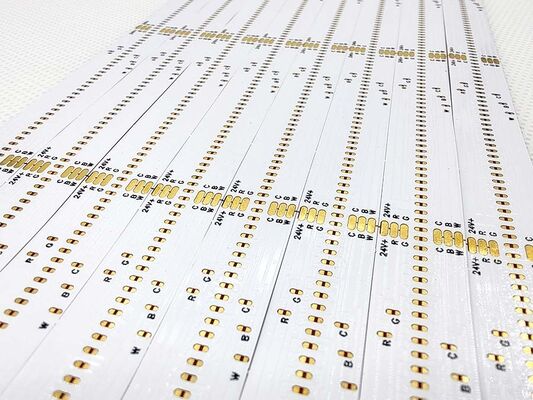

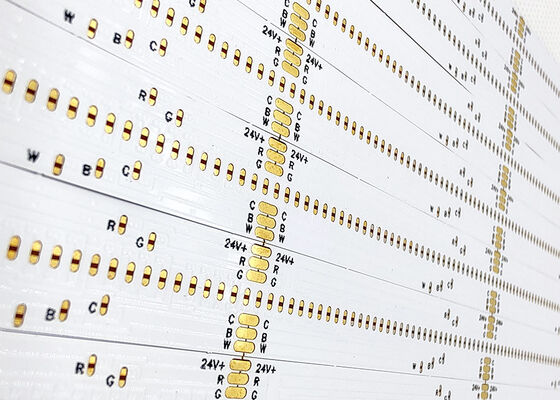

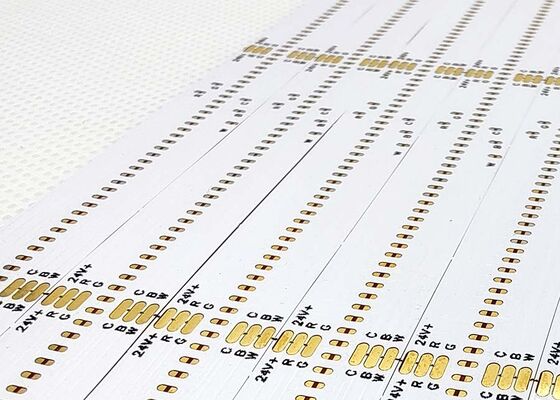

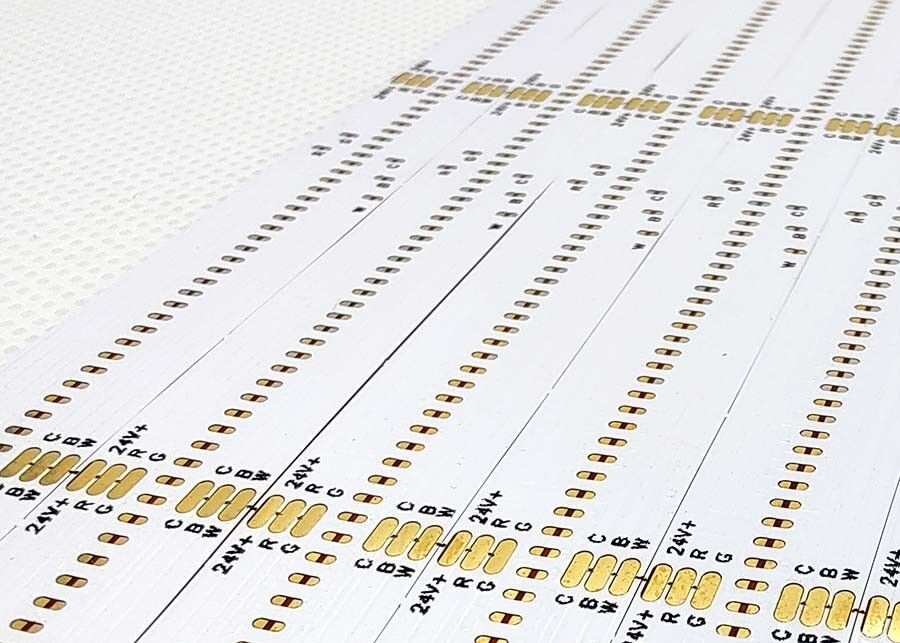

บอร์ดชั้นสอง COB PCB กับ Whiteboard และ Black Text Design สําหรับ LED Flexible Circuit Board

คําอธิบายสินค้า:

รูปแบบสินค้า:HQ057
ชื่อสินค้า:บอร์ดวงจรสายไฟ COB
ลักษณะสินค้า:กระดาษสองชั้น ผนังเคลือบสองด้าน กระดาษขาว ข้อความสีดํา

รายละเอียดสินค้า:

1.เราคือผู้ผลิต PCB และ FPC ที่ยืดหยุ่น ตามความต้องการของคุณในการปรับแต่งความหนาของวัสดุที่แตกต่างกันและความต้องการกระบวนการสี LED สาย FPC และอื่น ๆ LED แผ่นวงจรยืดหยุ่น,สองด้านและหลายชั้น

2ความยืดหยุ่นที่ดีและทนต่อการบิด

โรงงานมีนักทดสอบบิดมืออาชีพ ทุกชุดของวัสดุผ่าน

การทดสอบการบิดหลายหมื่นครั้ง ก่อนการผลิตจํานวนมาก เพื่อรับรองคุณภาพสินค้า

ปริมาตรการออกแบบ FPC

ปริมาตรทางเทคนิคหลัก:

1ประมาณ ขนาด:

ความละเอียด FPC: ขนาดสูงสุด 240X500mm (ขั้นต่ํา 250X500mm) และไม่มีข้อจํากัดขนาดขั้นต่ํา กระดานวัสดุม้วน: ความกว้างสูงสุด 240 ความยาวสูงสุด 100 เมตร

2เลข ของ ชั้นบนแผ่น

• โครงสร้างบอร์ดชั้นเดียวเรียบง่ายและโดยทั่วไปใช้ในการควบคุมอุตสาหกรรม อุปกรณ์อิเล็กทรอนิกส์ และสาขาอื่น ๆ ที่มีวงจรที่เรียบง่าย
• เปรียบเทียบกับ FPC แบบชั้นเดียว บอร์ดสองด้านมี 2 ชั้นของแผ่นทองแดง, เส้นทางเพิ่มขึ้น, และเส้นทางที่นําไฟอุปกรณ์รถยนต์และผลิตภัณฑ์อื่น ๆ.

3. ทหาร สีหน้ากาก

สีหน้ากากผสมของ FPC เป็นสีเหลือง, สีดํา, และสีขาว. แนะนําการใช้สีเหลือง, ฟิล์มสีเหลืองเหมาะสําหรับส่วนใหญ่ของสินค้า, เช่นสินค้าสายเคเบิลต่าง ๆ.ฟิล์มสีดํามักจะใช้ในผลิตภัณฑ์ระดับสูงหรือซึมแสงเช่น รถยนต์ โทรศัพท์มือถือ จอ LED ฯลฯ ฟิล์มสีขาวมีชั้นผิวขาวเพิ่มเติมเมื่อเทียบกับฟิล์มสีเหลือง และมักจะใช้ในสินค้าที่ต้องการการสะท้อนเช่น เครื่องปรับแสง, จอ LED, สินค้าความงามทางการแพทย์, ฯลฯ

4. ความหนาของแผ่นทองแดง

• ตัวเลือกแผ่นเดียวของ FPC ความแม่นยําประกอบด้วย 18um (0.5oz) และ 35um (1oz);
• บอร์ดระดับสองชั้น FPC ที่มีความแม่นยําสามารถเลือกได้จาก 12um (0.33oz), 18um (0.5oz), และ 35um (1oz).
• ปกติ FPC แผ่นเดียวสามารถเลือก 18um / 25um / 35um (1 oz) / 50um;
• บอร์ด FPC ชั้นสองทั่วไปสามารถเลือกจาก 18-25um, 25-25um, 35-35um, หรือ 35-70um.

5ความกว้างเส้นขนานขั้นต่ํา

ในสถานการณ์ปกติ ยิ่งความยากลําบากน้อยขึ้น อัตราความบกพร่องจะสูงขึ้น และโดยทั่วไปแนะนําให้ใช้อย่างน้อย 3 มิล

กระบวนการบริการ

1. การให้คําปรึกษา

16 ปีเน้นการออกแบบบอร์ดวงจรยืดหยุ่น FPC และการผลิต R & D เพื่อให้ลูกค้ากับการแก้ไขส่วนตัวการพัฒนาสินค้าใหม่ และให้การสนับสนุนทางเทคนิคที่เกี่ยวข้อง.

2- ขอเสนอ

ตัวอย่างหรืออัตราการเสนอราคาของชนิดเดียวกันของเทคโนโลยี วัสดุ เทคโนโลยีที่ก้าวหน้า สิทธิพิเศษในราคา เพื่อให้ลูกค้าประหยัดต้นทุนได้มาก

3อาชีพ

บริษัทของเรามีเยอรมนี, ญี่ปุ่น, ไต้หวัน และภูมิภาคอื่น ๆ ของอุปกรณ์ที่ก้าวหน้าและเทคโนโลยีการผลิต, การผลิตมืออาชีพ, ขนาด. โรงงานของเราครอบคลุมพื้นที่เกือบ 20,000 ตารางเมตร,มีพนักงานมากกว่า 800 คน และมีพนักงานด้านเทคนิคระดับสูง 50 คน.

4การออกแบบ

ให้บริการแก้ไขให้กับลูกค้าเพื่อเสร็จสิ้นการรับรองระบบนานาชาติจํานวนหนึ่ง, สามารถให้การผลิตพื้นฐาน, ไฮไลท์, การออกแบบหลักการ, โมลด์, แพทช์,บริการจอดเครื่องติดต่อและเครือเหล็กเปิด, 16 ปีของการฝนระดับมืออาชีพและเทคนิค, สมควรที่จะเลือกและความไว้วางใจของคุณ.

5การทําตัวอย่าง

เราเชี่ยวชาญในการทําตัวอย่าง FPC และบริการการปรับแต่ง, บริษัทมีสายการผลิตเร่งรัด, เช่น: ตัวอย่างแผงวงจรยืดหยุ่นแบบสองแผงสามารถเสร็จสิ้นภายใน 5-7 วัน.

ปริญญาและเกียรติ

กรุณาสังเกต:

ภาพทั้งหมดในเว็บไซต์นี้เป็นภาพจริง เนื่องจากการเปลี่ยนแปลงในการสว่าง มุมการถ่าย และความละเอียดของจอGongDong HongQi เป็นผู้ผลิตแผ่นวงจรมืออาชีพที่มีประวัติศาสตร์ 16 ปีในประเทศจีนผลิตภัณฑ์ของเราถูกปรับปรุงและปรับปรุงขึ้นทุกปี และเราเชี่ยวชาญในทุกชนิดของการทําตัวอย่าง FPC และบริการการปรับแต่งกรุณาบอกความต้องการของคุณ, เราจะช่วยให้คุณให้บริการคําตอบมืออาชีพ, การผลิตสับสราท, การเชื่อมต่อไฟฟ้า, การออกแบบหลักการ, โมลด์, แพทช์, พล็อกอินและอื่น ๆ บริการหนึ่ง-หยุด

กรุณาติดต่อเราทางระบบ หรือ อีเมลและเราจะให้บริการคุณด้วยทีมงานขายมืออาชีพของเราขอบคุณสําหรับเวลาของคุณ
