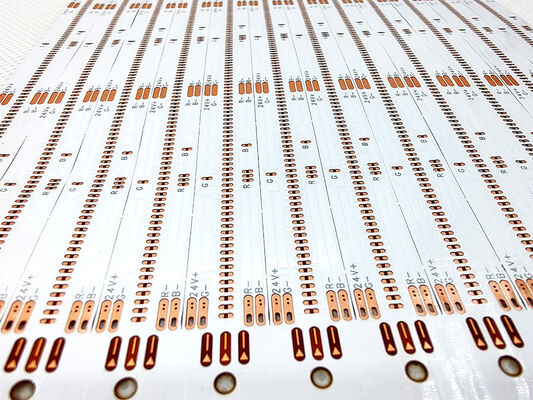

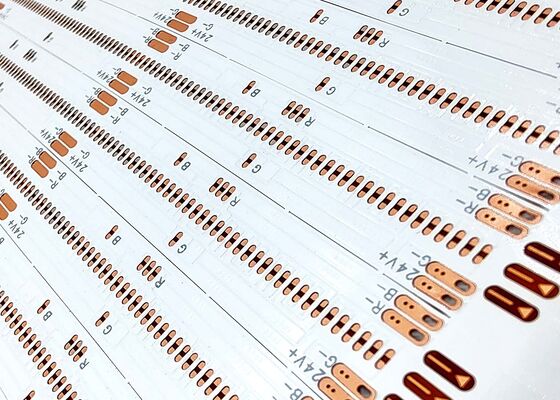

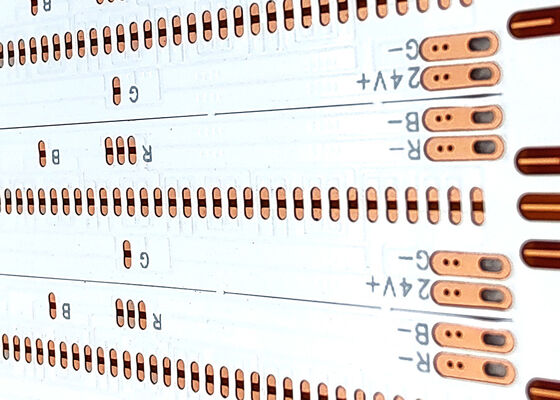

แผงวงจรพิมพ์แบบยืดหยุ่น (Flexible PCB) สำหรับไฟ LED COB

รุ่นสินค้า: HQ056

ชื่อสินค้า: แผงวงจรพิมพ์แบบยืดหยุ่นสำหรับไฟ COB

คุณสมบัติสินค้า: บอร์ดสองชั้น, เคลือบฟิล์มสองด้าน, สีขาว, ตัวอักษรสีดำ, สารต้านอนุมูลอิสระ OSP

• เราคือผู้ผลิตแผงวงจรพิมพ์แบบยืดหยุ่น (Flexible PCB) และ FPC เราสามารถปรับแต่งความหนาของวัสดุและข้อกำหนดกระบวนการต่างๆ ตามความต้องการของคุณ แผงวงจรพิมพ์แบบยืดหยุ่นสำหรับไฟ COB ความยาวไม่จำกัด, FPC แถบ LED สีสันสดใส และแผงวงจรพิมพ์แบบยืดหยุ่น LED อื่นๆ แบบชั้นเดียว, สองชั้น และหลายชั้น
• ความยืดหยุ่นสูงและทนทานต่อการโค้งงอ
• โรงงานมีเครื่องทดสอบการโค้งงอระดับมืออาชีพ วัสดุทุกชุดผ่านการทดสอบการโค้งงอนับหมื่นครั้งก่อนการผลิตจำนวนมาก เพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์

1. เกี่ยวกับขนาด:
   • FPC ความแม่นยำสูง: ขนาดสูงสุด 240X500 มม. (จำกัดที่ 250X500 มม.) และไม่มีข้อจำกัดสำหรับขนาดขั้นต่ำ บอร์ดม้วน: ความกว้างสูงสุด 240 มม. ความยาวสูงสุด 100 เมตร
2. จำนวนชั้นของบอร์ด
   • โครงสร้างบอร์ดชั้นเดียวมีความเรียบง่าย และโดยทั่วไปจะใช้ในงานควบคุมอุตสาหกรรม เครื่องมืออิเล็กทรอนิกส์ และสาขาอื่นๆ ที่มีวงจรค่อนข้างง่าย
   • เมื่อเทียบกับ FPC ชั้นเดียว บอร์ดสองชั้นมีชั้นฟอยล์ทองแดงสองชั้น เพิ่มรูเชื่อมต่อ และสร้างเส้นทางการนำไฟฟ้า โดยทั่วไปจะใช้ในโทรศัพท์มือถือ เครื่องมือในรถยนต์ และผลิตภัณฑ์อื่นๆ
3. สีของหน้าบัดกรี
   • สีของหน้าบัดกรีของ FPC มีสีเหลือง ดำ และขาว แนะนำให้ใช้สีเหลือง ฟิล์มสีเหลืองเหมาะสำหรับผลิตภัณฑ์ส่วนใหญ่ เช่น ผลิตภัณฑ์สายเคเบิลต่างๆ ฟิล์มสีดำมักใช้ในผลิตภัณฑ์ระดับไฮเอนด์หรือผลิตภัณฑ์ที่ดูดซับแสง เช่น รถยนต์ โทรศัพท์มือถือ จอแสดงผล LED เป็นต้น ฟิล์มสีขาวมีชั้นเคลือบสีขาวเพิ่มเติมเมื่อเทียบกับฟิล์มสีเหลือง และมักใช้ในผลิตภัณฑ์ที่ต้องการการสะท้อนแสง เช่น โคมไฟ จอแสดงผล LED ผลิตภัณฑ์ความงามทางการแพทย์ เป็นต้น
4. ความหนาของฟอยล์ทองแดง
   • ตัวเลือกแผงเดี่ยว FPC ความแม่นยำสูง ได้แก่ 18um (0.5oz) และ 35um (1oz);
   • บอร์ดสองชั้น FPC ความแม่นยำสูง สามารถเลือกได้ตั้งแต่ 12um (0.33oz), 18um (0.5oz) และ 35um (1oz)
   • แผงเดี่ยว FPC ทั่วไป สามารถเลือกได้ตั้งแต่ 18um/25um/35um (1oz)/50um;
   • บอร์ดสองชั้น FPC ทั่วไป สามารถเลือกได้ตั้งแต่ 18-25um, 25-25um, 35-35um หรือ 35-70um
5. ความกว้างเส้น/ระยะห่างเส้นขั้นต่ำ
   • ภายใต้สถานการณ์ปกติ ยิ่งเล็กยิ่งยาก อัตราความผิดพลาดก็จะสูงขึ้น และโดยทั่วไปแนะนำให้ใช้ขั้นต่ำ 3mil

1. การให้คำปรึกษา

   16 ปีที่มุ่งเน้นการออกแบบและพัฒนา R&D ผลิตแผงวงจรพิมพ์แบบยืดหยุ่น (FPC) เพื่อนำเสนอโซลูชันเฉพาะบุคคลแก่ลูกค้า การออกแบบภาพวาด การพัฒนาผลิตภัณฑ์ใหม่ และการสนับสนุนทางเทคนิคที่เกี่ยวข้อง

2. เสนอราคา

   เสนอราคาตัวอย่างหรือการผลิตเป็นชุดของเทคโนโลยี วัสดุ ประเภทเดียวกัน เทคโนโลยีขั้นสูง ราคาพิเศษ ช่วยลูกค้าประหยัดต้นทุนได้อย่างมาก

3. ความเป็นมืออาชีพ

   บริษัทของเรามีอุปกรณ์และเทคโนโลยีการผลิตขั้นสูงจากเยอรมนี ญี่ปุ่น ไต้หวัน และภูมิภาคอื่นๆ การผลิตระดับมืออาชีพ ขนาดใหญ่ โรงงานของเราครอบคลุมพื้นที่เกือบ 20,000 ตารางเมตร มีพนักงานมากกว่า 800 คน และบุคลากรเทคนิคหลักระดับสูง 50 คน

4. การออกแบบ

   นำเสนอโซลูชันแก่ลูกค้าเพื่อสรุปการรับรองระบบสากลหลายรายการ สามารถให้บริการครบวงจร ได้แก่ การผลิตซับสเตรต การเดินสาย การออกแบบหลักการ แม่พิมพ์ การปะติด การเสียบ และการเปิดตาข่ายเหล็ก ด้วยประสบการณ์ 16 ปีในระดับมืออาชีพและเทคนิค คู่ควรแก่การเลือกและความไว้วางใจของคุณ

5. การทำตัวอย่าง

   เราเชี่ยวชาญในการทำตัวอย่าง FPC และบริการปรับแต่ง บริษัทมีสายการผลิตเร่งด่วน เช่น ตัวอย่างบอร์ดสองชั้นของแผงวงจรพิมพ์แบบยืดหยุ่น สามารถเสร็จสิ้นภายใน 5-7 วัน
