วิธีการออกแบบบอร์ด PCB?

เราเป็นผู้ผลิตแผงวงจรพิมพ์แบบยืดหยุ่นในวิชาชีพสามารถจัดหาแผงวงจรแบบยืดหยุ่น FPC, วงจรพิมพ์แบบยืดหยุ่น FPC, แผงวงจรพิมพ์ HDI, แถบไฟ LED SMD, แถบ LED ซัง, การออกแบบบอร์ด PCB, หน้าจอแสดงผล LED แบบยืดหยุ่น, PCB อิเล็กทรอนิกส์, ประกอบวงจรพิมพ์, ประกอบแผงวงจรและอื่น ๆ

รายละเอียดสินค้า:

รุ่นสินค้า:HQ051

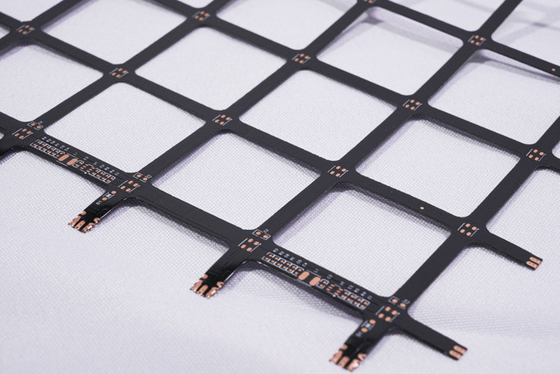

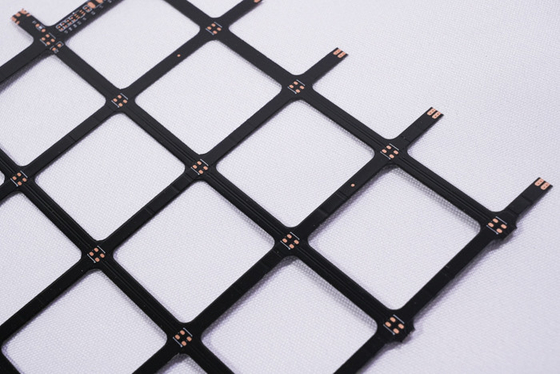

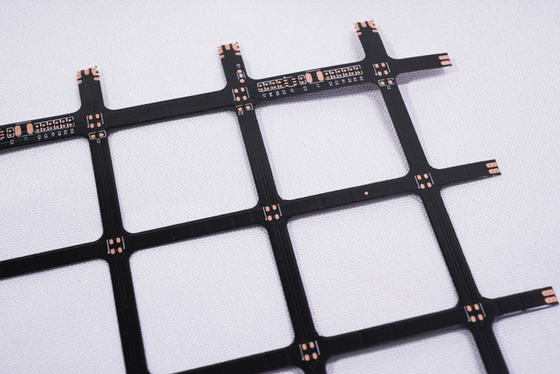

ชื่อสินค้า: :หน้าจอแสดงผล LED แบบยืดหยุ่น FPC
คุณสมบัติของผลิตภัณฑ์: :แผงวงจร 2 ชั้น ฟิล์มดำ 2 หน้า ตัวอักษรสีดำพื้นผิวเคลือบทอง

ข้อมูลจำเพาะของผลิตภัณฑ์:

1. เราเป็นผู้ผลิต Pcb และ FPC แบบยืดหยุ่น ตามความต้องการของคุณในการปรับแต่งความหนาของวัสดุและข้อกำหนดกระบวนการที่แตกต่างกัน แถบไฟ LED FPC, ความแม่นยำ FPC, แถบ LED สีสันสดใส FPC และแผงวงจร LED อื่น ๆ ที่มีความยืดหยุ่นพร้อมด้านเดียว สองด้าน และหลายชั้น

2. มีความยืดหยุ่นและทนทานต่อการดัดงอได้ดี

โรงงานมีเครื่องทดสอบการดัดแบบมืออาชีพโดยใช้วัสดุแต่ละชุดผ่าน

การทดสอบการดัดงอนับหมื่นครั้งก่อนการผลิตจำนวนมากเพื่อรับประกันคุณภาพของผลิตภัณฑ์

พารามิเตอร์การออกแบบ FPC

พารามิเตอร์ทางเทคนิคหลัก:

1.เกี่ยวกับ ขนาด:

FPC ที่แม่นยำ: ขนาดสูงสุดคือ 240X500 มม. (จำกัด 250X500 มม.) และไม่มีการจำกัดขนาดขั้นต่ำ แผ่นวัสดุม้วน : กว้างสูงสุด 240 ยาวสูงสุด 100 เมตร

2. หมายเลข ของ ชั้นต่างๆ บนกระดาน

• โครงสร้างบอร์ดชั้นเดียวนั้นเรียบง่ายและโดยทั่วไปใช้ในการควบคุมทางอุตสาหกรรม เครื่องมืออิเล็กทรอนิกส์ และสาขาอื่นๆ ที่มีวงจรที่ค่อนข้างเรียบง่าย
• เมื่อเปรียบเทียบกับ FPC แบบชั้นเดียว บอร์ดสองด้านจะมีฟอยล์ทองแดงสองชั้น มีจุดแวะเพิ่มขึ้น และเกิดเส้นทางนำไฟฟ้า โดยทั่วไปจะใช้ในโทรศัพท์มือถือ เครื่องมือยานยนต์ และผลิตภัณฑ์อื่นๆ

3. ประสาน สีหน้ากาก

สีหน้ากากประสานของ FPC คือสีเหลือง สีดำ และสีขาว แนะนำให้ใช้ฟิล์มสีเหลือง สีเหลือง เหมาะกับผลิตภัณฑ์ส่วนใหญ่ เช่น ผลิตภัณฑ์เคเบิลต่างๆ ฟิล์มสีดำมักใช้ในผลิตภัณฑ์ระดับไฮเอนด์หรือดูดซับแสง เช่น รถยนต์ โทรศัพท์มือถือ จอแสดงผล LED ฯลฯ ฟิล์มสีขาวมีการเคลือบสีขาวเพิ่มเติมอีกชั้นหนึ่งเมื่อเทียบกับฟิล์มสีเหลือง และมักใช้ในผลิตภัณฑ์ที่ต้องการการสะท้อนแสง เช่น อุปกรณ์ติดตั้งไฟ จอแสดงผล LED ผลิตภัณฑ์เสริมความงามทางการแพทย์ เป็นต้น

4. ความหนาของฟอยล์ทองแดง

• ตัวเลือกแผงเดี่ยว FPC ที่มีความแม่นยำ ได้แก่ 18um (0.5oz) และ 35um (1oz);
• สามารถเลือกบอร์ด FPC สองชั้นที่มีความแม่นยำได้ตั้งแต่ 12um (0.33oz), 18um (0.5oz) และ 35um (1oz)
• แผงเดียว FPC ธรรมดาสามารถเลือก 18um / 25um / 35um (1oz) / 50um;
• บอร์ดสองชั้น FPC ธรรมดาสามารถเลือกได้ตั้งแต่ 18-25um, 25-25um, 35-35um หรือ 35-70um

5. ความกว้างบรรทัดขั้นต่ำ/ระยะห่างระหว่างบรรทัด

ภายใต้สถานการณ์ปกติ ยิ่งความยากลำบากน้อยลง อัตราข้อบกพร่องก็จะยิ่งสูงขึ้น และโดยทั่วไปแนะนำให้ใช้อย่างน้อย 3mil

กระบวนการบริการ

1.การให้คำปรึกษา

16 ปีที่มุ่งเน้นไปที่การออกแบบแผงวงจรแบบยืดหยุ่น FPC และการผลิต R & D เพื่อให้ลูกค้าได้รับโซลูชันส่วนบุคคล ภาพวาดการออกแบบ การพัฒนาผลิตภัณฑ์ใหม่ และให้การสนับสนุนด้านเทคนิคที่เกี่ยวข้อง

2.ข้อเสนอ

ตัวอย่างหรือใบเสนอราคาชุดเดียวกันของเทคโนโลยี วัสดุ เทคโนโลยีขั้นสูง สัมปทานราคา อย่างมากสำหรับลูกค้าเพื่อประหยัดต้นทุน

3.อาชีพ

บริษัทของเรามีเยอรมนี ญี่ปุ่น ไต้หวัน และภูมิภาคอื่นๆ ของอุปกรณ์ขั้นสูงและเทคโนโลยีการผลิต การผลิตระดับมืออาชีพ ขนาด โรงงานของเราครอบคลุมพื้นที่เกือบ 20,000 ตารางเมตร โดยมีพนักงานมากกว่า 800 คนและบุคลากรด้านเทคนิคอาวุโส 50 คน

4.การออกแบบ

ให้บริการโซลูชั่นแก่ลูกค้าเพื่อสรุปการรับรองระบบระหว่างประเทศจำนวนหนึ่ง สามารถให้บริการการผลิตพื้นผิว สายไฟ การออกแบบหลัก แม่พิมพ์ แพทช์ ปลั๊กอิน และบริการตาข่ายเหล็กแบบเปิดแบบครบวงจร 16 ปีของการตกตะกอนระดับมืออาชีพและทางเทคนิค คุ้มค่ากับทางเลือกและความไว้วางใจของคุณ

5. การทำตัวอย่าง

เราเชี่ยวชาญในบริการสร้างตัวอย่างและปรับแต่ง FPC บริษัทมีสายการผลิตเร่งด่วน เช่น ตัวอย่างแผงวงจรแบบยืดหยุ่นสามารถดำเนินการได้ภายใน 5-7 วัน

ใบรับรองและเกียรตินิยม

โปรดทราบ:

ภาพถ่ายทั้งหมดบนเว็บไซต์นี้เป็นของจริง เนื่องจากการเปลี่ยนแปลงของแสงและความละเอียดในการแสดงผล ภาพที่คุณเห็นอาจมีความคลาดเคลื่อนสีในระดับหนึ่ง GongDong HongQi เป็นผู้ผลิตแผงวงจรมืออาชีพที่มีประวัติยาวนาน 16 ปีในประเทศจีน ผลิตภัณฑ์ของเราได้รับการอัปเดตและอัปเกรดทุกปี และเราเชี่ยวชาญในบริการสร้างตัวอย่างและปรับแต่ง FPC ทุกประเภท หากคุณสนใจในผลิตภัณฑ์ของเรา โปรดบอกความต้องการของคุณ เราจะช่วยคุณในการจัดหาโซลูชันระดับมืออาชีพ การผลิตสารตั้งต้น การเดินสายไฟ การออกแบบหลัก แม่พิมพ์ แพทช์ ปลั๊กอิน และบริการแบบครบวงจรอื่น ๆ

โปรดติดต่อเราทางออนไลน์หรือส่งอีเมลถึงเราและเราจะให้บริการคุณแบบตัวต่อตัวจากทีมขายมืออาชีพของเราขอบคุณสำหรับเวลาของคุณ
