วิธีออกแบบแผงวงจร PCB?

เราเป็นผู้ผลิตแผงวงจรพิมพ์แบบยืดหยุ่นมืออาชีพ สามารถจัดหาแผงวงจรแบบยืดหยุ่น FPC, วงจรพิมพ์แบบยืดหยุ่น FPC, แผงวงจรพิมพ์ HDI, แถบไฟ LED SMD, แถบไฟ LED COB, การออกแบบแผงวงจร PCB, หน้าจอแสดงผล LED แบบยืดหยุ่น, PCB อิเล็กทรอนิกส์, การประกอบวงจรพิมพ์, การประกอบแผงวงจร และอื่นๆ

รายละเอียดสินค้า:

รุ่นสินค้า: HQ040
ชื่อสินค้า: แผงแถบไฟ LED

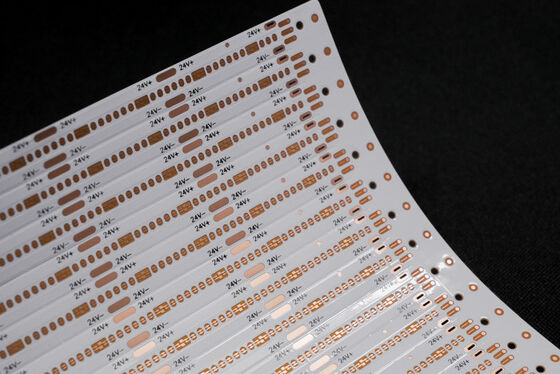

คุณสมบัติสินค้า: แผงวงจรสองชั้น, ฟิล์มสีขาวสองด้าน, ตัวอักษรสีดำ, สารต้านอนุมูลอิสระ OSP

ข้อมูลจำเพาะของผลิตภัณฑ์:

1. เราเป็นผู้ผลิตแผงวงจรแบบยืดหยุ่นและ FPC สามารถปรับแต่งความหนาของวัสดุและข้อกำหนดกระบวนการที่แตกต่างกันสำหรับแถบไฟ LED FPC, FPC ความแม่นยำสูง, แถบไฟ LED สีสันสดใส FPC และแผงวงจรแบบยืดหยุ่น LED อื่นๆ แบบชั้นเดียว, สองชั้น และหลายชั้น ตามความต้องการของคุณ

2. ความยืดหยุ่นที่ดีและความทนทานต่อการโค้งงอ

โรงงานมีเครื่องทดสอบการโค้งงอระดับมืออาชีพ วัสดุทุกชุดผ่านการทดสอบการโค้งงอหลายหมื่นครั้งก่อนการผลิตจำนวนมากเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์

พารามิเตอร์การออกแบบ FPC

พารามิเตอร์ทางเทคนิคหลัก:

1. เกี่ยวกับขนาด:

FPC ความแม่นยำสูง: ขนาดสูงสุดคือ 240X500 มม. (ขีดจำกัด 250X500 มม.) และไม่มีขีดจำกัดสำหรับขนาดขั้นต่ำ แผงม้วน: ความกว้างสูงสุด 240 มม. ความยาวสูงสุด 100 เมตร

2. จำนวนชั้นบนแผงวงจร

• โครงสร้างแผงวงจรชั้นเดียวมีความเรียบง่ายและมักใช้ในการควบคุมอุตสาหกรรม เครื่องมืออิเล็กทรอนิกส์ และสาขาอื่นๆ ที่มีวงจรค่อนข้างง่าย
• เมื่อเทียบกับ FPC ชั้นเดียว แผงสองชั้นมีชั้นฟอยล์ทองแดงสองชั้น เพิ่มรูผ่าน และสร้างเส้นทางการนำไฟฟ้า โดยทั่วไปจะใช้ในโทรศัพท์มือถือ เครื่องมือในรถยนต์ และผลิตภัณฑ์อื่นๆ

3. สีของหน้ากากบัดกรี

สีของหน้ากากบัดกรีของ FPC มีสีเหลือง ดำ และขาว แนะนำให้ใช้สีเหลือง ฟิล์มสีเหลืองเหมาะสำหรับผลิตภัณฑ์ส่วนใหญ่ เช่น ผลิตภัณฑ์สายเคเบิลต่างๆ ฟิล์มสีดำมักใช้ในผลิตภัณฑ์ระดับไฮเอนด์หรือผลิตภัณฑ์ที่ดูดซับแสง เช่น รถยนต์ โทรศัพท์มือถือ หน้าจอ LED ฯลฯ ฟิล์มสีขาวมีชั้นเคลือบสีขาวเพิ่มเติมเมื่อเทียบกับฟิล์มสีเหลือง และมักใช้ในผลิตภัณฑ์ที่ต้องการการสะท้อนแสง เช่น โคมไฟ หน้าจอ LED ผลิตภัณฑ์ความงามทางการแพทย์ ฯลฯ

4. ความหนาของฟอยล์ทองแดง

• ตัวเลือกแผงเดี่ยว FPC ความแม่นยำสูง ได้แก่ 18um (0.5oz) และ 35um (1oz);
• แผงคู่ FPC ความแม่นยำสูง สามารถเลือกได้ตั้งแต่ 12um (0.33oz), 18um (0.5oz) และ 35um (1oz)
• แผงเดี่ยว FPC ทั่วไป สามารถเลือกได้ตั้งแต่ 18um/25um/35um (1oz)/50um;
• แผงคู่ FPC ทั่วไป สามารถเลือกได้ตั้งแต่ 18-25um, 25-25um, 35-35um หรือ 35-70um

5. ความกว้างเส้น/ระยะห่างเส้นขั้นต่ำ

ภายใต้สถานการณ์ปกติ ยิ่งเล็กยิ่งยาก อัตราความผิดพลาดก็จะสูงขึ้น และโดยทั่วไปแนะนำให้ใช้ขั้นต่ำ 3mil

กระบวนการบริการ

1. การให้คำปรึกษา

   16 ปี มุ่งเน้นการออกแบบและพัฒนาการผลิตแผงวงจรแบบยืดหยุ่น FPC เพื่อนำเสนอโซลูชันที่ปรับแต่งได้ ภาพวาดการออกแบบ การพัฒนาผลิตภัณฑ์ใหม่ และการสนับสนุนทางเทคนิคที่เกี่ยวข้องแก่ลูกค้า

2. เสนอราคา

   เสนอราคาตัวอย่างหรือจำนวนมากของเทคโนโลยีประเภทเดียวกัน วัสดุ เทคโนโลยีขั้นสูง ส่วนลดราคา ช่วยลูกค้าประหยัดต้นทุนได้อย่างมาก

3. ความเป็นมืออาชีพ

   บริษัทของเรามีอุปกรณ์และเทคโนโลยีการผลิตขั้นสูงจากเยอรมนี ญี่ปุ่น ไต้หวัน และภูมิภาคอื่นๆ การผลิตระดับมืออาชีพ ขนาด โรงงานของเราครอบคลุมพื้นที่เกือบ 20,000 ตารางเมตร มีพนักงานมากกว่า 800 คน และบุคลากรเทคนิคหลักระดับสูง 50 คน

4. การออกแบบ

   นำเสนอโซลูชันแก่ลูกค้าเพื่อสรุปการรับรองระบบสากลหลายรายการ สามารถจัดหาการผลิตซับสเตรต การเดินสาย การออกแบบวงจรหลัก แม่พิมพ์ การแปะ การเสียบ และการเปิดตาข่ายเหล็กแบบครบวงจร การสะสมระดับมืออาชีพและเทคนิค 16 ปี คุ้มค่าแก่การเลือกและความไว้วางใจของคุณ

5. การทำตัวอย่าง

   เราเชี่ยวชาญในการทำตัวอย่าง FPC และบริการปรับแต่ง บริษัทมีสายการผลิตเร่งด่วน เช่น ตัวอย่างแผงคู่ของแผงวงจรแบบยืดหยุ่น สามารถเสร็จสิ้นภายใน 5-7 วัน
