การออกแบบและผลิต PCB FPC แถบไฟ LED แบบกำหนดเอง แผงวงจรยืดหยุ่นสำหรับ LED

รายละเอียดสินค้า:

รุ่นสินค้า:HQ031

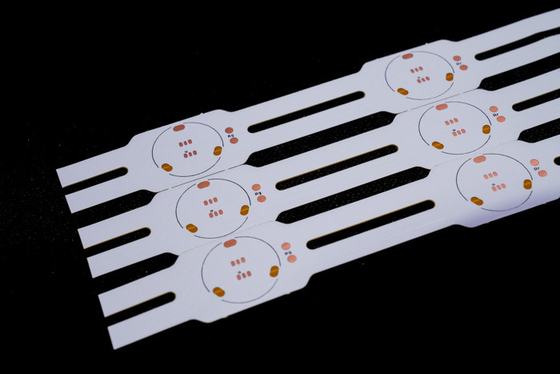

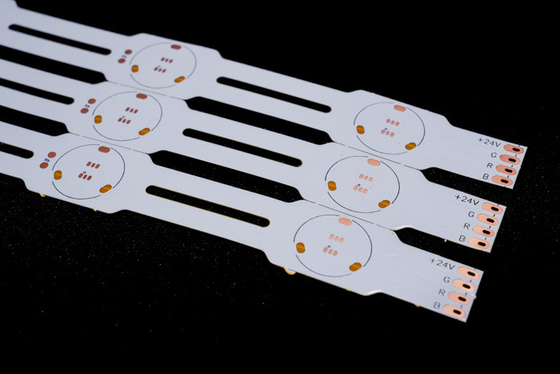

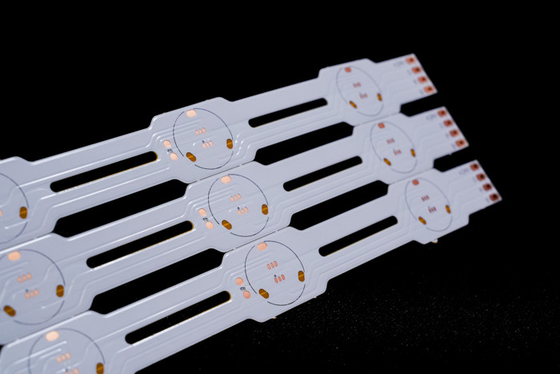

ชื่อสินค้า:FPC แถบไฟ LED  2835-24LEDS/PCS-503*12-24V-S size
คุณสมบัติของสินค้า: แผงวงจรสองชั้น, ฟิล์มสีขาวสองด้าน, ตัวอักษรสีขาว, พื้นผิว OSP ป้องกันการเกิดออกซิเดชัน

ข้อมูลจำเพาะของผลิตภัณฑ์:

1. เราคือผู้ผลิต Flexible Pcb และ FPC ตามความต้องการของคุณเพื่อปรับแต่งความหนาของวัสดุและความต้องการของกระบวนการที่แตกต่างกัน FPC แถบไฟ LED, FPC แม่นยำ, FPC แถบ LED หลากสี  และ แผงวงจรยืดหยุ่น LED อื่นๆ แบบด้านเดียว, สองด้าน และหลายชั้น

2. มีความยืดหยุ่นและทนทานต่อการโค้งงอได้ดี

โรงงานมีเครื่องทดสอบการโค้งงอแบบมืออาชีพ วัสดุแต่ละชุดผ่าน

การทดสอบการโค้งงอหลายหมื่นครั้งก่อนการผลิตจำนวนมาก เพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์

พารามิเตอร์การออกแบบ FPC

พารามิเตอร์ทางเทคนิคหลัก:

1. เกี่ยวกับ ขนาด:

Precision FPC: ขนาดสูงสุดคือ 240X500 มม. (จำกัด 250X500 มม.) และไม่มีข้อจำกัดเกี่ยวกับขนาดขั้นต่ำ แผงวัสดุม้วน: ความกว้างสูงสุด 240 ความยาวสูงสุด 100 เมตร

2. จำนวน ของ ชั้นบนบอร์ด

• โครงสร้างบอร์ดชั้นเดียวเรียบง่ายและโดยทั่วไปใช้ในการควบคุมอุตสาหกรรม เครื่องมืออิเล็กทรอนิกส์ และสาขาอื่นๆ ที่มีวงจรค่อนข้างง่าย
• เมื่อเทียบกับ FPC ชั้นเดียว บอร์ดสองด้านมีฟอยล์ทองแดงสองชั้น เพิ่มรูผ่าน และสร้างเส้นทางนำไฟฟ้า โดยทั่วไปจะใช้ในโทรศัพท์มือถือ เครื่องมือยานยนต์ และผลิตภัณฑ์อื่นๆ

3. สี ของ

มาสก์ประสาน

สีมาสก์ประสานของ FPC ได้แก่ สีเหลือง สีดำ และสีขาว แนะนำให้ใช้สีเหลือง ฟิล์มสีเหลืองเหมาะสำหรับผลิตภัณฑ์ส่วนใหญ่ เช่น ผลิตภัณฑ์สายเคเบิลต่างๆ ฟิล์มสีดำมักใช้ในผลิตภัณฑ์ระดับไฮเอนด์หรือผลิตภัณฑ์ดูดซับแสง เช่น รถยนต์ โทรศัพท์มือถือ จอแสดงผล LED เป็นต้น ฟิล์มสีขาวมีชั้นเคลือบสีขาวเพิ่มเติมเมื่อเทียบกับฟิล์มสีเหลือง และมักใช้ในผลิตภัณฑ์ที่ต้องการการสะท้อนแสง เช่น โคมไฟ ไฟ LED จอแสดงผล LED ผลิตภัณฑ์ความงามทางการแพทย์ เป็นต้น

• 4. ความหนาของฟอยล์ทองแดง
• ตัวเลือกแผงเดียว Precision FPC ได้แก่ 18um (0.5oz) และ 35um (1oz);
• บอร์ดสองชั้น Precision FPC สามารถเลือกได้ตั้งแต่ 12um (0.33oz), 18um (0.5oz) และ 35um (1oz)
• แผงเดียว FPC ทั่วไปสามารถเลือกได้ 18um/25um/35um (1oz)/50um;

บอร์ดสองชั้น FPC ทั่วไปสามารถเลือกได้ตั้งแต่ 18-25um, 25-25um, 35-35um หรือ 35-70um

5. ความกว้าง/ระยะห่างของเส้นขั้นต่ำ

ภายใต้สถานการณ์ปกติ ยิ่งยากเท่าไหร่ อัตราข้อบกพร่องก็จะยิ่งสูงขึ้น และโดยทั่วไปแนะนำให้ใช้อย่างน้อย 3mil

กระบวนการบริการ

1. การให้คำปรึกษา

16 ปีที่มุ่งเน้นการออกแบบและผลิตแผงวงจรยืดหยุ่น FPC เพื่อให้ลูกค้าได้รับโซลูชันส่วนบุคคล ออกแบบภาพวาด พัฒนาผลิตภัณฑ์ใหม่ และให้การสนับสนุนด้านเทคนิคที่เกี่ยวข้อง

2. ข้อเสนอ

ตัวอย่างหรือใบเสนอราคาจำนวนมากของเทคโนโลยี วัสดุ เทคโนโลยีขั้นสูงประเภทเดียวกัน ส่วนลดราคา ช่วยให้ลูกค้าประหยัดค่าใช้จ่ายได้อย่างมาก

3. อาชีพ

บริษัทของเรามีอุปกรณ์และเทคโนโลยีการผลิตขั้นสูงจากเยอรมนี ญี่ปุ่น ไต้หวัน และภูมิภาคอื่นๆ การผลิตแบบมืออาชีพ ขนาด โรงงานของเราครอบคลุมพื้นที่เกือบ 20,000 ตารางเมตร มีพนักงานมากกว่า 800 คน และบุคลากรหลักด้านเทคนิคอาวุโส 50 คน

4. การออกแบบ

ให้โซลูชันแก่ลูกค้าเพื่อสรุปการรับรองระบบสากลจำนวนหนึ่ง สามารถให้การผลิตพื้นผิว การเดินสาย การออกแบบหลักการ แม่พิมพ์ แพทช์ ปลั๊กอิน และบริการแบบครบวงจรของตาข่ายเหล็กเปิด 16 ปีของระดับมืออาชีพและเทคนิคการตกตะกอน สมควรได้รับทางเลือกและความไว้วางใจของคุณ

5. การทำตัวอย่าง

เราเชี่ยวชาญในการทำตัวอย่าง FPC และบริการปรับแต่ง บริษัทมีสายการผลิตแบบเร่งด่วน เช่น ตัวอย่างแผงคู่ของแผงวงจรยืดหยุ่นสามารถทำได้ภายใน 5-7 วัน
