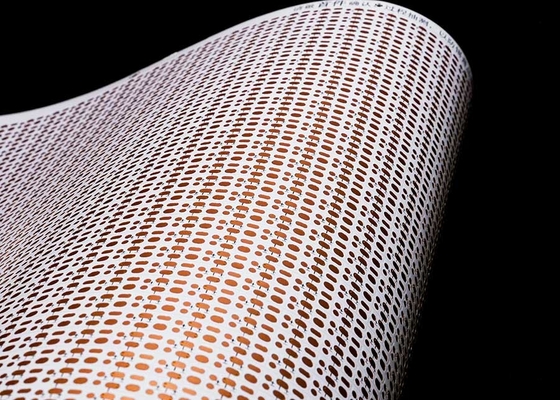

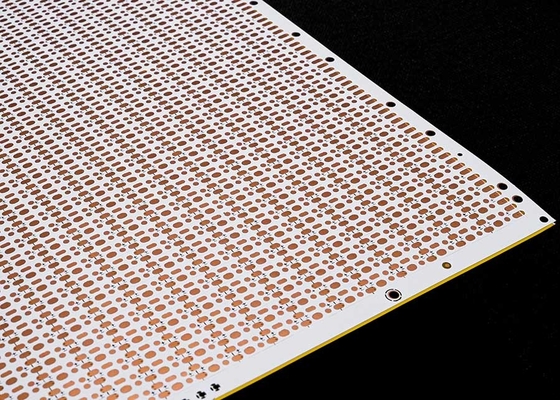

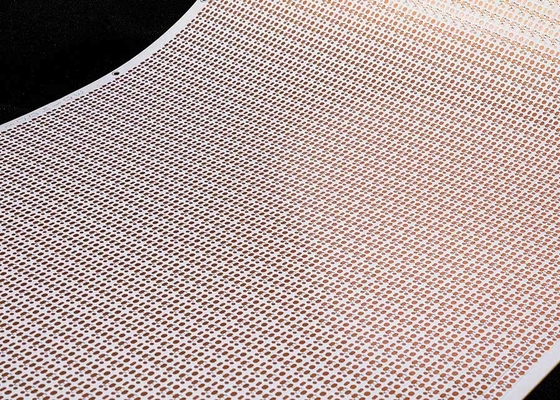

แผงวงจรไฟ LED Strip 2835 แบบยืดหยุ่น พร้อมบอร์ดสองชั้น และฟิล์มสีขาวสองด้าน 5V

รายละเอียดสินค้า:

รุ่นสินค้า:HQ30140
ชื่อสินค้า: แผงวงจรไฟ LED Strip แบบยืดหยุ่น
คุณสมบัติของสินค้า:2835-60leds/PCS-5*503-5V

 บอร์ดสองชั้นพร้อมฟิล์มสีขาวสองด้าน ตัวอักษรสีดำ OSP ป้องกันการเกิดออกซิเดชัน

ข้อมูลจำเพาะของผลิตภัณฑ์: 2835แผงวงจรไฟ LED Strip แบบยืดหยุ่น, 60 เม็ดไฟต่อชิ้น, ขนาด: 5*503 มม., ฟิล์มสีขาวบอร์ดสองด้าน 5V FPCB

พารามิเตอร์การออกแบบ FPC

พารามิเตอร์ทางเทคนิคหลัก:

1. เกี่ยวกับ ขนาด:

FPC แม่นยำ: ขนาดสูงสุดคือ 240X500 มม. (จำกัด 250X500 มม.) และไม่มีข้อจำกัดสำหรับขนาดขั้นต่ำ บอร์ดวัสดุม้วน: ความกว้างสูงสุด 240 ความยาวสูงสุด 100 เมตร

2. จำนวน ของ ชั้นบนบอร์ด

• โครงสร้างบอร์ดชั้นเดียวเรียบง่ายและโดยทั่วไปใช้ในการควบคุมอุตสาหกรรม เครื่องมืออิเล็กทรอนิกส์ และสาขาอื่นๆ ที่มีวงจรค่อนข้างง่าย
• เมื่อเทียบกับ FPC ชั้นเดียว บอร์ดสองด้านมีฟอยล์ทองแดงสองชั้น เพิ่มรูผ่าน และสร้างเส้นทางนำไฟฟ้า โดยทั่วไปจะใช้ในโทรศัพท์มือถือ เครื่องมือยานยนต์ และผลิตภัณฑ์อื่นๆ

3. สี ของ

มาสก์ประสาน

สีของมาสก์ประสานของ FPC ได้แก่ สีเหลือง สีดำ และสีขาว แนะนำให้ใช้สีเหลือง ฟิล์มสีเหลืองเหมาะสำหรับผลิตภัณฑ์ส่วนใหญ่ เช่น ผลิตภัณฑ์สายเคเบิลต่างๆ ฟิล์มสีดำมักใช้ในผลิตภัณฑ์ระดับไฮเอนด์หรือผลิตภัณฑ์ดูดซับแสง เช่น รถยนต์ โทรศัพท์มือถือ จอแสดงผล LED เป็นต้น ฟิล์มสีขาวมีชั้นเคลือบสีขาวเพิ่มเติมเมื่อเทียบกับฟิล์มสีเหลือง และมักใช้ในผลิตภัณฑ์ที่ต้องการการสะท้อนแสง เช่น โคมไฟ จอแสดงผล LED ผลิตภัณฑ์ความงามทางการแพทย์ เป็นต้น

• 4. ความหนาของฟอยล์ทองแดง
• ตัวเลือกแผงเดียว FPC แม่นยำ ได้แก่ 18um (0.5oz) และ 35um (1oz);
• บอร์ดสองชั้น FPC แม่นยำสามารถเลือกได้จาก 12um (0.33oz), 18um (0.5oz) และ 35um (1oz)
• แผงเดียว FPC ทั่วไปสามารถเลือก 18um/25um/35um (1oz)/50um;

บอร์ดสองชั้น FPC ทั่วไปสามารถเลือกได้จาก 18-25um, 25-25um, 35-35um หรือ 35-70um

5. ความกว้างของเส้น/ระยะห่างระหว่างเส้นขั้นต่ำ

ภายใต้สถานการณ์ปกติ ยิ่งยากเท่าไหร่ อัตราข้อบกพร่องก็จะยิ่งสูงขึ้น และโดยทั่วไปแนะนำให้ใช้อย่างน้อย 3mil

กระบวนการบริการ

1. การให้คำปรึกษา

มุ่งเน้นไปที่การออกแบบและผลิตแผงวงจรแบบยืดหยุ่น FPC เป็นเวลา 16 ปี เพื่อให้ลูกค้าได้รับโซลูชันส่วนบุคคล ออกแบบแบบร่าง พัฒนาผลิตภัณฑ์ใหม่ และให้การสนับสนุนทางเทคนิคที่เกี่ยวข้อง

2. ข้อเสนอ

ตัวอย่างหรือใบเสนอราคาจำนวนมากของเทคโนโลยี วัสดุ เทคโนโลยีขั้นสูงประเภทเดียวกัน ส่วนลดราคา ช่วยให้ลูกค้าประหยัดค่าใช้จ่ายได้อย่างมาก

3. อาชีพ

บริษัทของเรามีอุปกรณ์และเทคโนโลยีการผลิตขั้นสูงจากเยอรมนี ญี่ปุ่น ไต้หวัน และภูมิภาคอื่นๆ การผลิตแบบมืออาชีพ ขนาด โรงงานของเรามีพื้นที่เกือบ 20,000 ตารางเมตร มีพนักงานมากกว่า 800 คน และบุคลากรหลักทางเทคนิคอาวุโส 50 คน

4. การออกแบบ

ให้โซลูชันแก่ลูกค้าเพื่อสรุปการรับรองระบบสากลจำนวนหนึ่ง สามารถให้การผลิตพื้นผิว การเดินสาย การออกแบบหลักการ แม่พิมพ์ การแพตช์ การเสียบปลั๊ก และบริการแบบครบวงจรของตาข่ายเหล็กแบบเปิด ประสบการณ์ระดับมืออาชีพและเทคนิค 16 ปี คู่ควรกับการเลือกและความไว้วางใจของคุณ

5. การทำตัวอย่าง

เราเชี่ยวชาญในการทำตัวอย่าง FPC และบริการปรับแต่ง บริษัทมีสายการผลิตเร่งด่วน เช่น ตัวอย่างแผงคู่ของแผงวงจรแบบยืดหยุ่นสามารถทำได้ภายใน 5-7 วัน
