รายละเอียดสินค้า:
รุ่นสินค้า: HQ30087

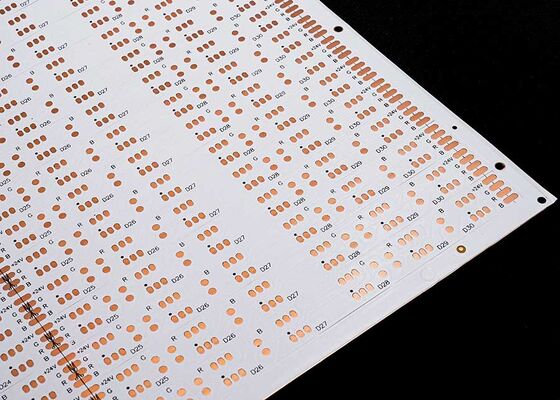

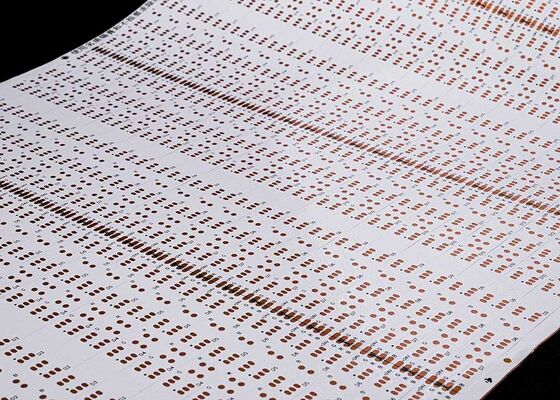

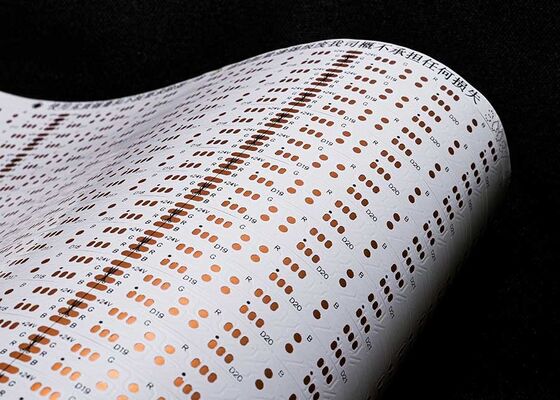

ชื่อสินค้า: แผงวงจร LED Strip แบบยืดหยุ่น
คุณสมบัติสินค้า: แผงสองชั้นพร้อมฟิล์มขาวสองหน้า ตัวอักษรดำ OSP ป้องกันการเกิดออกซิเดชัน

ข้อมูลจำเพาะสินค้า:
แผงวงจร LED Strip 5050 RGB แบบยืดหยุ่น, 30 หลอดไฟต่อชิ้น, ขนาด: 10*503 มม., FPCB ฟิล์มขาวสองหน้า 24V

พารามิเตอร์การออกแบบ FPC

พารามิเตอร์ทางเทคนิคหลัก:

1. เกี่ยวกับขนาด:
FPC ความแม่นยำสูง: ขนาดสูงสุด 240X500 มม. (จำกัด 250X500 มม.) และไม่มีข้อจำกัดสำหรับขนาดขั้นต่ำ แผงม้วน: ความกว้างสูงสุด 240 มม. ความยาวสูงสุด 100 เมตร

2. จำนวนชั้นของแผงวงจร

• โครงสร้างแผงวงจรชั้นเดียวมีความเรียบง่าย และโดยทั่วไปใช้ในการควบคุมอุตสาหกรรม เครื่องมืออิเล็กทรอนิกส์ และสาขาอื่นๆ ที่มีวงจรค่อนข้างง่าย
• เมื่อเทียบกับ FPC ชั้นเดียว แผงวงจรสองชั้นมีชั้นฟอยล์ทองแดงสองชั้น เพิ่มรูทะลุ และสร้างเส้นทางการนำไฟฟ้า โดยทั่วไปใช้ในโทรศัพท์มือถือ เครื่องมือในรถยนต์ และผลิตภัณฑ์อื่นๆ

3. สีของหน้าบัดกรี
สีของหน้าบัดกรีของ FPC มีสีเหลือง ดำ และขาว แนะนำให้ใช้สีเหลือง ฟิล์มสีเหลืองเหมาะสำหรับผลิตภัณฑ์ส่วนใหญ่ เช่น ผลิตภัณฑ์สายเคเบิลต่างๆ ฟิล์มสีดำมักใช้ในผลิตภัณฑ์ระดับไฮเอนด์หรือผลิตภัณฑ์ที่ดูดซับแสง เช่น รถยนต์ โทรศัพท์มือถือ จอแสดงผล LED เป็นต้น ฟิล์มสีขาวมีชั้นเคลือบสีขาวเพิ่มเติมเมื่อเทียบกับฟิล์มสีเหลือง และมักใช้ในผลิตภัณฑ์ที่ต้องการการสะท้อนแสง เช่น โคมไฟ จอแสดงผล LED ผลิตภัณฑ์ความงามทางการแพทย์ เป็นต้น

4. ความหนาของฟอยล์ทองแดง

• ตัวเลือกแผงเดี่ยว FPC ความแม่นยำสูง ได้แก่ 18um (0.5oz) และ 35um (1oz);
• แผงวงจรสองชั้น FPC ความแม่นยำสูง สามารถเลือกได้ตั้งแต่ 12um (0.33oz), 18um (0.5oz) และ 35um (1oz)
• แผงเดี่ยว FPC ทั่วไป สามารถเลือกได้ตั้งแต่ 18um/25um/35um (1oz)/50um;
• แผงวงจรสองชั้น FPC ทั่วไป สามารถเลือกได้ตั้งแต่ 18-25um, 25-25um, 35-35um หรือ 35-70um

5. ความกว้างเส้น/ระยะห่างเส้นขั้นต่ำ
ภายใต้สถานการณ์ปกติ ความยากที่น้อยลง อัตราความผิดพลาดที่สูงขึ้น และโดยทั่วไปแนะนำให้ใช้ขั้นต่ำ 3mil

กระบวนการให้บริการ

1. 1. การให้คำปรึกษา
   16 ปี มุ่งเน้นการออกแบบและพัฒนา R&D ผลิตแผงวงจรยืดหยุ่น FPC เพื่อนำเสนอโซลูชันเฉพาะบุคคลแก่ลูกค้า แบบร่างการออกแบบ พัฒนาผลิตภัณฑ์ใหม่ และให้การสนับสนุนทางเทคนิคที่เกี่ยวข้อง

2. 2. การเสนอราคา
   ใบเสนอราคาตัวอย่างหรือใบเสนอราคาจำนวนมากของเทคโนโลยีประเภทเดียวกัน วัสดุ เทคโนโลยีขั้นสูง ส่วนลดราคา ช่วยลูกค้าประหยัดต้นทุนได้อย่างมาก

3. 3. ความเป็นมืออาชีพ
   บริษัทของเรามีอุปกรณ์และเทคโนโลยีการผลิตขั้นสูงจากเยอรมนี ญี่ปุ่น ไต้หวัน และภูมิภาคอื่นๆ การผลิตระดับมืออาชีพ ขนาด โรงงานของเราครอบคลุมพื้นที่เกือบ 20,000 ตารางเมตร มีพนักงานมากกว่า 800 คน และบุคลากรหลักด้านเทคนิคอาวุโส 50 คน

4. 4. การออกแบบ
   นำเสนอโซลูชันแก่ลูกค้าเพื่อสรุปการรับรองระบบสากลหลายรายการ สามารถให้บริการผลิตซับสเตรต การเดินสาย การออกแบบหลักการ แม่พิมพ์ การแปะ การเสียบ และการเปิดตาข่ายเหล็กแบบครบวงจร การสะสมระดับมืออาชีพและเทคนิค 16 ปี คุ้มค่าแก่การเลือกและไว้วางใจของคุณ

5. 5. การทำตัวอย่าง
   เราเชี่ยวชาญในบริการทำตัวอย่างและปรับแต่ง FPC บริษัทมีสายการผลิตเร่งด่วน เช่น: ตัวอย่างแผงวงจรยืดหยุ่นสองชั้น สามารถเสร็จสิ้นได้ภายใน 5-7 วัน
